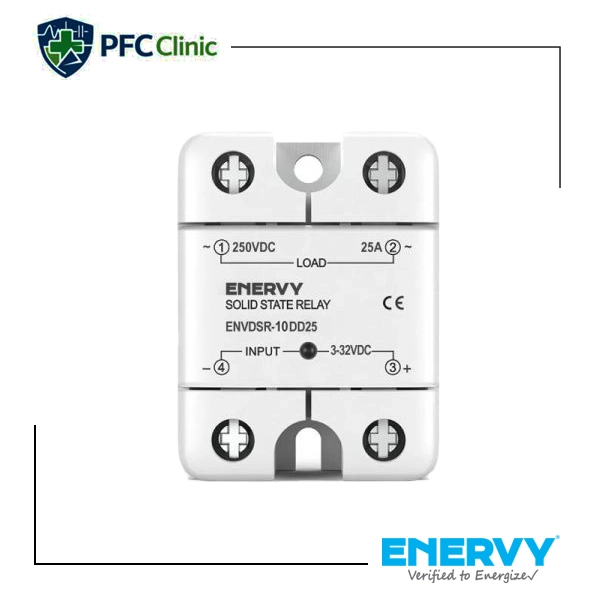

رله حالت جامد ENERVY ENVDSR‑10DD25

رله حالت جامد ENERVY مدل ENVDSR‑10DD25 یکی از تجهیزات مهم در سیستم‌های اتوماسیون صنعتی و تابلو برق است که برای سوئیچینگ بارهای DC بدون استفاده از کنتاکت مکانیکی طراحی شده است. این رله با استفاده از قطعات نیمه‌هادی، عمل قطع و وصل مدار را انجام می‌دهد و به همین دلیل در مقایسه با رله‌های مکانیکی دارای طول عمر بسیار بالا، سرعت عملکرد زیاد و عدم ایجاد جرقه است.

این مدل دارای ورودی کنترلی 3 تا 32 ولت DC است و می‌تواند بارهایی با ولتاژ تا 250 ولت DC و جریان حداکثر 25 آمپر را کنترل کند. به دلیل همین مشخصات، این رله گزینه‌ای مناسب برای استفاده در سیستم‌های کنترل صنعتی، تابلو برق‌های اتوماسیون، ماشین‌آلات صنعتی و تجهیزات الکترونیکی محسوب می‌شود.

رله حالت جامد ENVDSR‑10DD25 به‌گونه‌ای طراحی شده که بتواند در شرایط کاری صنعتی با پایداری بالا و حداقل استهلاک عمل کند. به دلیل نبود قطعات متحرک در ساختار آن، این رله در محیط‌هایی که دارای لرزش، شوک مکانیکی یا سوئیچینگ مداوم هستند عملکرد بسیار قابل اعتمادی دارد.

مشخصات فنی رله حالت جامد ENVDSR‑10DD25

• مدل: ENVDSR‑10DD25
• برند: ENERVY
• نوع رله: رله حالت جامد (SSR)
• نوع عملکرد: DC به DC
• ولتاژ ورودی کنترل: 3 تا 32 ولت DC
• ولتاژ خروجی: تا 250 ولت DC
• جریان خروجی: 25 آمپر
• نوع اتصال: ترمینال پیچی
• نوع نصب: تابلویی (Panel Mount)
• استاندارد: CE

نحوه عملکرد رله حالت جامد

رله‌های حالت جامد به‌جای استفاده از کنتاکت‌های مکانیکی، از قطعات الکترونیکی مانند ترانزیستورها و مدارهای نیمه‌هادی برای قطع و وصل جریان استفاده می‌کنند.

در مدل ENVDSR‑10DD25 زمانی که ولتاژ 3 تا 32 ولت DC به ورودی اعمال شود، مدار داخلی فعال شده و مسیر خروجی را برقرار می‌کند. در این حالت جریان می‌تواند از مدار خروجی عبور کرده و بار متصل به رله را تغذیه کند.

به دلیل حذف کنتاکت مکانیکی در این نوع رله‌ها:

• سرعت سوئیچینگ بسیار بالا است
• استهلاک مکانیکی وجود ندارد
• جرقه الکتریکی ایجاد نمی‌شود
• طول عمر تجهیز به‌مراتب بیشتر از رله‌های معمولی است

مزایای رله حالت جامد ENERVY

• طول عمر بسیار بالا به دلیل نداشتن قطعات متحرک
• عملکرد کاملاً بی‌صدا
• عدم ایجاد جرقه در هنگام قطع و وصل
• مناسب برای سوئیچینگ با سرعت بالا
• مقاومت بالا در برابر لرزش و شوک
• مناسب برای کاربردهای صنعتی پیوسته
• سازگار با PLC و کنترلرهای صنعتی
• قابلیت اطمینان بالا در محیط‌های صنعتی

کاربردهای رله حالت جامد ENVDSR‑10DD25

رله‌های حالت جامد DC به DC در بسیاری از سیستم‌های صنعتی و الکترونیکی مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای این مدل عبارتند از:

1. کنترل موتورهای DC
2. کنترل پمپ‌های DC
3. سوئیچینگ هیترهای DC
4. استفاده در تابلو برق‌های اتوماسیون صنعتی
5. ماشین‌آلات صنعتی
6. تجهیزات آزمایشگاهی
7. سیستم‌های انرژی خورشیدی
8. سیستم‌های کنترل الکترونیکی

نحوه سیم‌بندی رله حالت جامد ENVDSR‑10DD25

این رله دارای چهار ترمینال برای اتصال مدار ورودی و خروجی است.

ورودی کنترل (Input)

• ترمینال 3 : مثبت ورودی DC
• ترمینال 4 : منفی ورودی DC
• ولتاژ کنترل باید در محدوده 3 تا 32 ولت DC باشد.

خروجی بار (Output)

• ترمینال 1 : ورودی مثبت منبع تغذیه DC
• ترمینال 2 : خروجی به مصرف‌کننده
• بار متصل به خروجی باید در محدوده حداکثر 250 ولت DC و 25 آمپر باشد.

نکات مهم در نصب رله حالت جامد

برای افزایش طول عمر و عملکرد صحیح رله حالت جامد بهتر است به نکات زیر توجه شود:

• برای جریان‌های بالا از هیت‌سینک مناسب استفاده شود.
• تهویه مناسب داخل تابلو برق در نظر گرفته شود.
• از فیوز حفاظتی مناسب در مسیر بار استفاده شود.
• اتصالات الکتریکی به‌صورت محکم و استاندارد انجام شود.
• قطبیت مثبت و منفی در ورودی و خروجی رعایت گردد.
• در بارهای القایی مانند موتور، از دیود هرزگرد استفاده شود.
