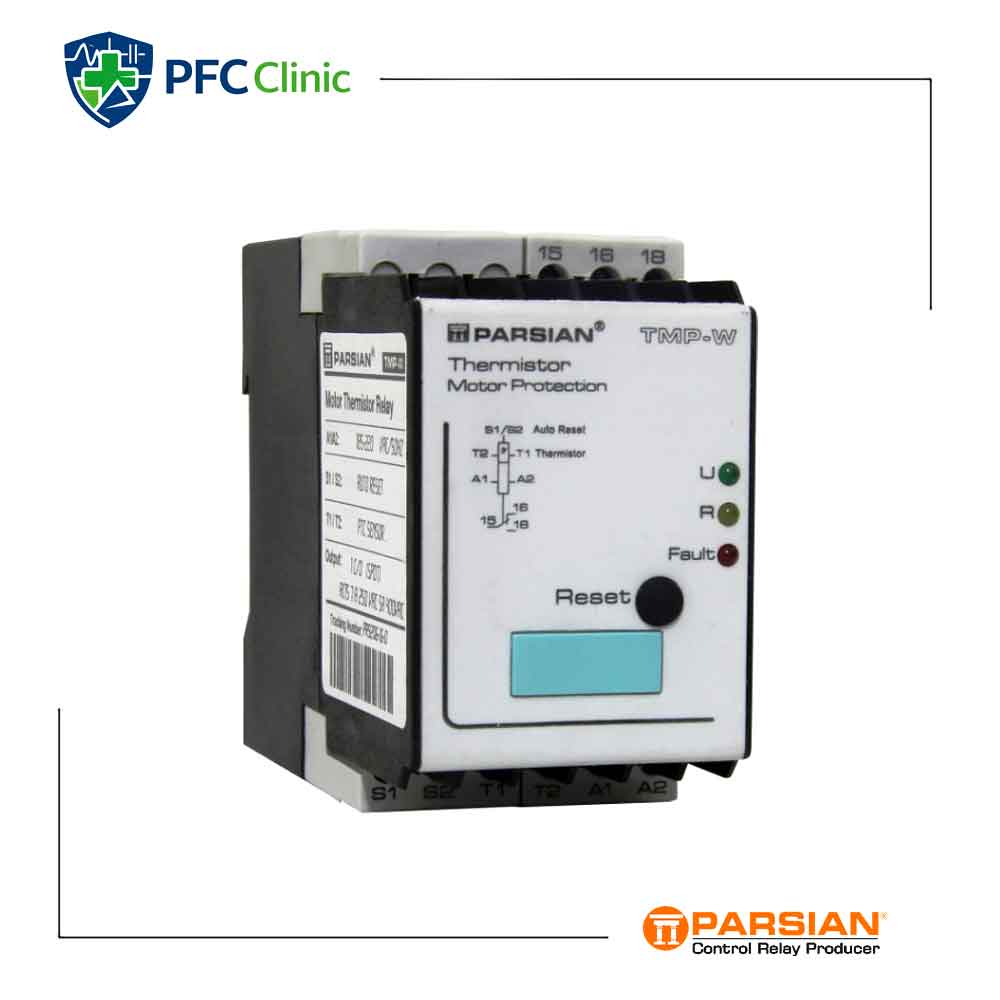

رله ترمیستور موتور TMP‑W

محافظ حرفه‌ای دمای موتور با سنسور PTC

رله ترمیستور TMP‑W یک راهکار مطمئن و صنعتی برای محافظت موتورهای الکتریکی در برابر افزایش دما است. این رله با دریافت سیگنال از سنسورهای ترمیستور PTC نصب‌شده داخل سیم‌پیچ موتور، در صورت عبور دما از حد مجاز، به‌سرعت عمل کرده و با قطع مدار فرمان، از سوختن موتور و خسارت‌های سنگین جلوگیری می‌کند.

چرا رله ترمیستور TMP‑W انتخاب مناسبی است؟

1.  محافظت مستقیم از سیم‌پیچ موتور (نه غیرمستقیم مثل بی‌متال)
2.  واکنش بسیار سریع در برابر افزایش دما
3.  افزایش طول عمر موتور و کاهش هزینه تعمیرات
4.  مناسب برای موتورهای حساس و گران‌قیمت
5.  قابلیت ریست دستی و ریست از راه دور
6.  دارای خروجی رله صنعتی با اطمینان بالا

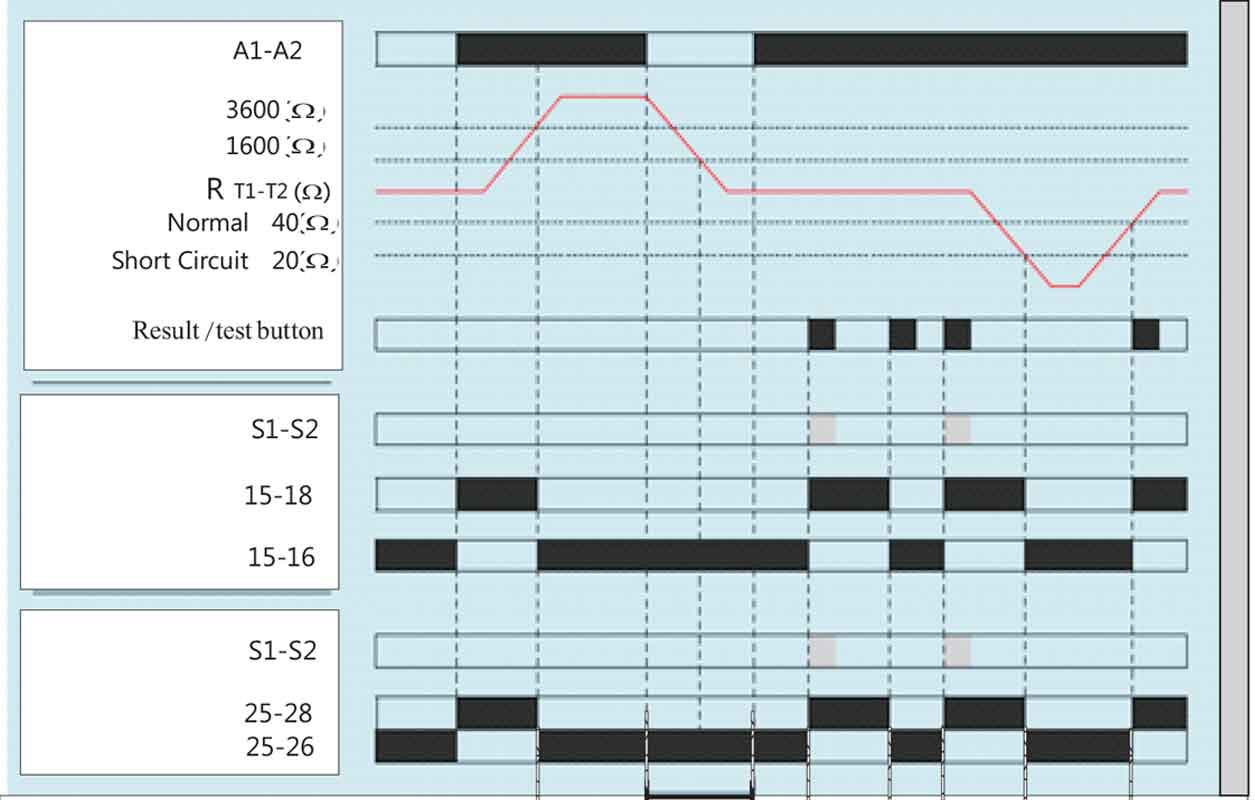

نحوه عملکرد رله TMP‑W

بااعمال ولتاژ220 به ترمینالهای A1A,2 دستگاه روشن میشود و با وصل ترمینالهای ترمیستور موتور به ترمینالهای T1,T2 ورودی ترمیستور دستگاه فعال می شود جهت کنترل Reset بصورت Remot از(راه دور) میتوان از ترمینالهای S1,S2 استفاده نمود.

در صورت قطع سنسور و یا اتصال کوتاه در مدار ترمیستور چراغ قرمز بصورت چشمک زن فعال می شود. در صورت گرم شدن بیش از حد موتور در اثر اضافه جریان چراغ قرمز بصورت دایم روشن شده و باعث قطع رله خروجی میشود و هنگامیکه دمای موتور به حد مجاز رسید با رست دستگاه مدار فرمان مجدد فعال می شود.

جهت ریست اتوماتیک میتوان از ترمینالهای S1,S2 استفاده نمود و چنانچه بخواهیم بصورت دستی رست شود بدون استفاده از ترمینالهای S1,S2 فقط ازطریق دکمه Reset روی دستگاه انجام می شود.

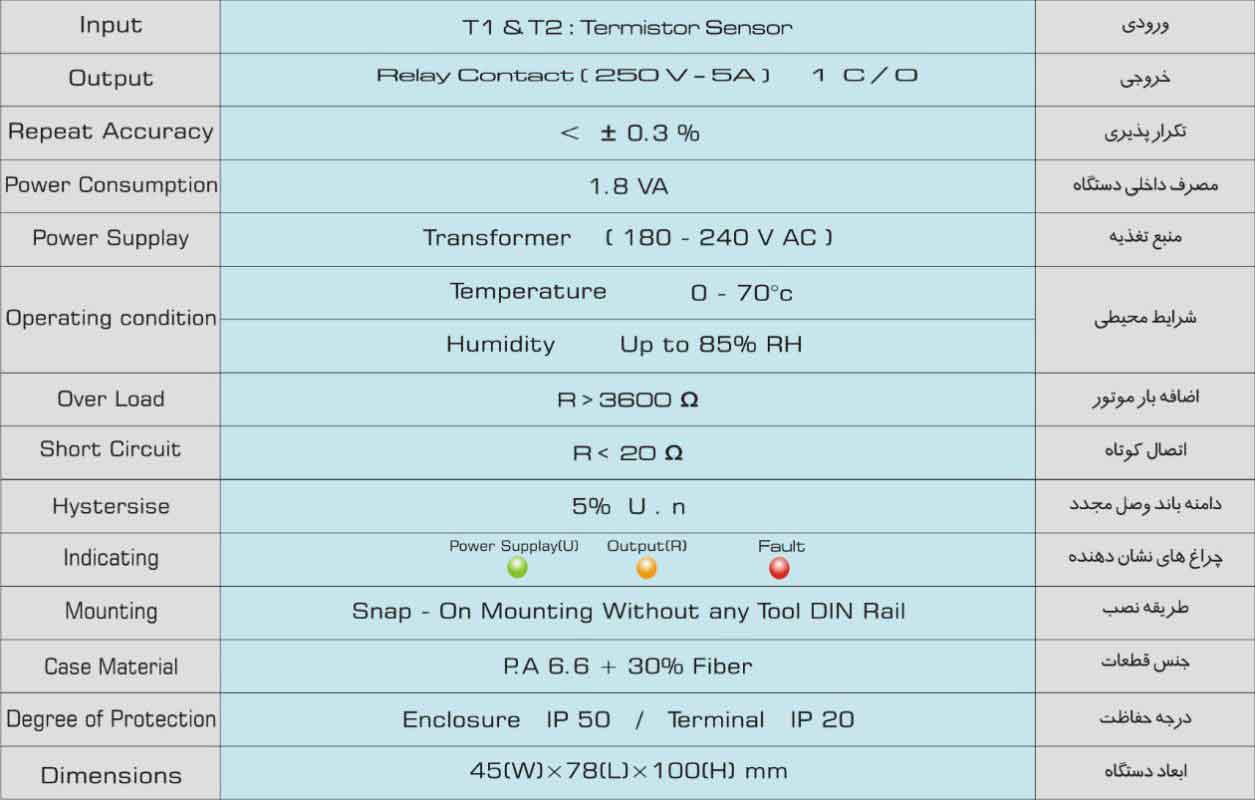

مشخصات فنی رله ترمیستور TMP‑W

 مشخصات الکتریکی

• ولتاژ تغذیه: 220 ولت AC
• نوع سنسور: PTC Thermistor
• محدوده مقاومت سنسور:
  • حالت نرمال: 40Ω < R < 250Ω
  • خطا (Over Temperature):
• R > 3600Ω
• یا R < 20Ω (اتصال کوتاه سنسور)

 خروجی رله

• کنتاکت خروجی: 1 Change Over (C/O)
• ظرفیت کنتاکت: 250V – 5A
• مناسب برای مدار فرمان کنتاکتور

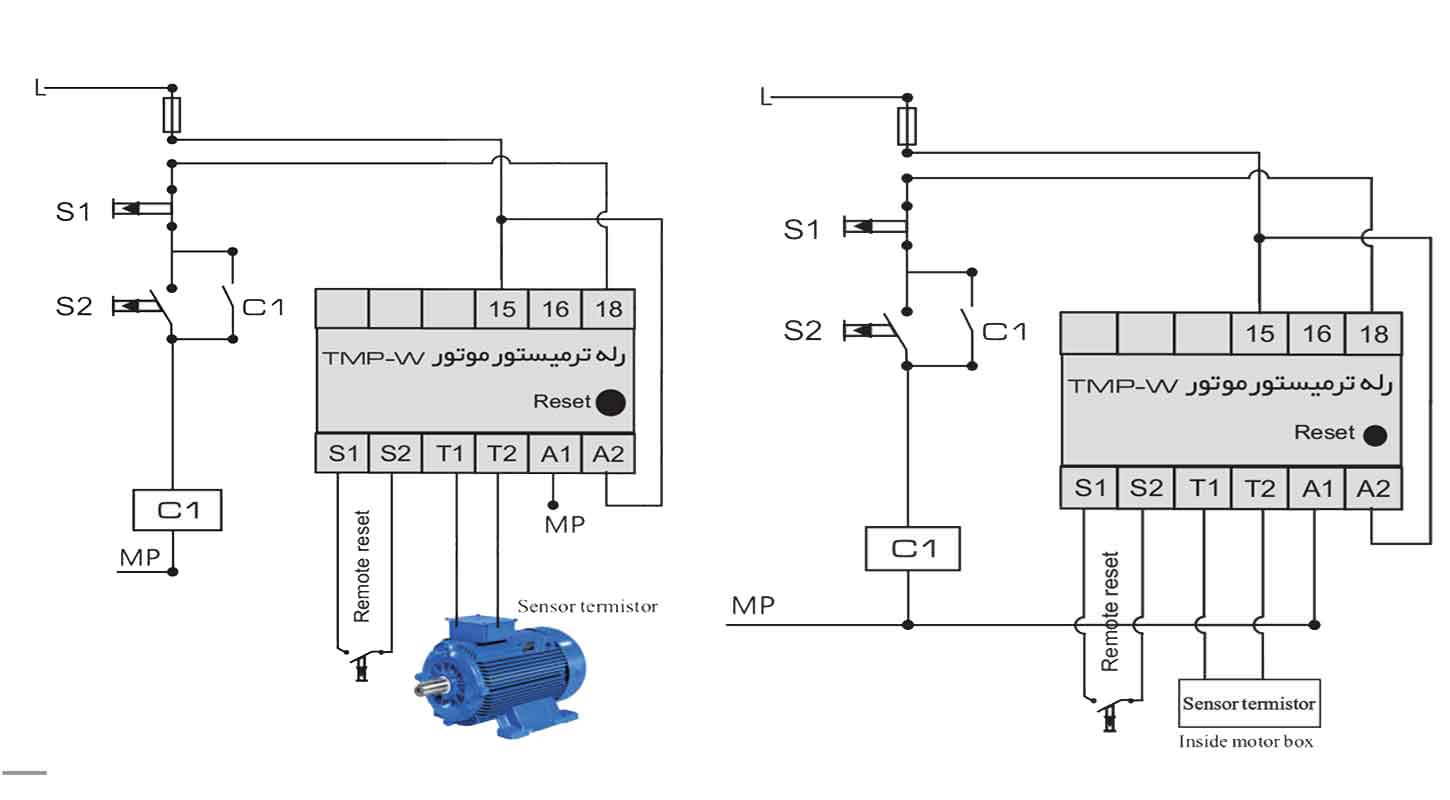

ترمینال‌ها و اتصالات

قابلیت ریست (Reset)

رله TMP‑W دو روش ریست را پشتیبانی می‌کند:

•  ریست دستی از طریق دکمه روی پنل جلویی
•  ریست از راه دور با اتصال شستی به ترمینال‌های S1 و S2

این قابلیت باعث می‌شود رله به‌راحتی داخل تابلوهای صنعتی و اتوماسیون استفاده شود.

تشخیص خطاهای مختلف

رله TMP‑W می‌تواند چند نوع خطا را تشخیص دهد:

1.  افزایش دمای موتور (Over Temperature)
2.  قطع یا افت ولتاژ تغذیه
3.  حالت تست (Test Mode)
4.  اتصال کوتاه در مدار سنسور
5.  ریست خطا (Reset Fault)

کاربردهای رله ترمیستور TMP‑W

این رله گزینه‌ای ایده‌آل برای محافظت موتور در کاربردهای زیر است:

• موتورهای صنعتی سه‌فاز
• پمپ‌ها و الکتروپمپ‌ها
• فن‌ها و هواکش‌های صنعتی
• کمپرسورها
• خطوط تولید و ماشین‌آلات صنعتی
• موتورهای گران‌قیمت و حساس به دما

مزیت TMP‑W نسبت به بی‌متال حرارتی

جمع‌بندی | چرا رله TMP‑W بخریم؟

اگر به‌دنبال یک محافظ واقعی و دقیق برای موتور الکتریکی هستید، رله ترمیستور TMP‑W انتخابی حرفه‌ای است. این محصول با تکیه بر سنسور PTC، از موتور شما دقیقاً در جایی که بیشترین خطر وجود دارد (سیم‌پیچ)، محافظت می‌کند و خیال شما را از بابت ایمنی و طول عمر موتور راحت می‌سازد.
