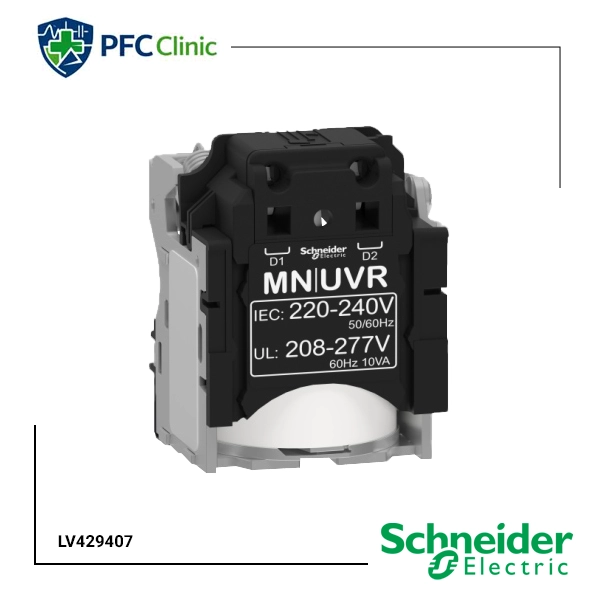

رله آندر ولتاژ LV429407 اشنایدر الکتریک

رله Undervoltage Trip مدل LV429407 یکی از مهم‌ترین ماژول‌های حفاظتی جانبی کلیدهای اتوماتیک سری Compact NSX اشنایدر است.

این ماژول با ولتاژ AC 220…240 ولت عمل کرده و وظیفه آن قطع خودکار کلید در صورت کاهش یا قطع ولتاژ تغذیه است.

به زبان مهندسی:

هر زمان ولتاژ فرمان از مقدار نامی پایین‌تر بیاید یا کامل قطع شود، رله فعال شده و کلید Trip می‌کند تا سیستم ایمن باقی بماند.

این عملکرد برای حفاظت تجهیزات، جلوگیری از آسیب به بارهای حساس، و کنترل اضطراری در تابلوهای برق بسیار حیاتی است.

مشخصات فنی کامل Schneider Electric LV429407

• مدل: LV429407
• نوع عملکرد: Undervoltage Trip (رله آندر ولتاژ)
• ولتاژ نامی عملکرد: AC 220…240V
• سازگار با کلیدهای اتوماتیک:
  NSX100
  NSX160
  NSX250
  NSX400
  NSX630
• استانداردها: IEC/EN
• برند: Schneider Electric
• نوع نصب: ماژول جانبی در بدنه کلید اتوماتیک
• زمان واکنش: بسیار سریع (ایمنی بالا)
• کاربرد: حفاظت در برابر افت ولتاژ، قطع اضطراری، سیستم‌های کنترلی

عملکرد فنی رله آندر ولتاژ LV429407

رله آندر ولتاژ به گونه‌ای طراحی شده که در حالت نرمال انرژی‌دار است.

بنابراین تا زمانی که ولتاژ بین 220 تا 240 ولت AC وجود داشته باشد، کلید در حالت عادی کار می‌کند.

وقتی ولتاژ تغذیه:

• به شدت کاهش یابد
• یا به‌طور کامل قطع شود
• یا از مقدار پایین‌تر از حد استاندارد بیفتد
• رله فوراً عمل کرده و کلید Trip می‌کند.

هدف عملکردی

جلوگیری از:

• صدمه به تجهیزات
• نوسانات خطرناک ولتاژ
• عملکرد غیرقابل پیش‌بینی سیستم
• آسیب به موتورهای الکتریکی
• خطرات ایمنی در تابلوهای برق

کاربردهای مهندسی و صنعتی LV429407

این رله در محیط‌هایی استفاده می‌شود که قطع کلید در صورت افت ولتاژ یک الزام ایمنی محسوب می‌شود:

• تابلوهای برق توزیع صنعتی
• سیستم‌های اضطراری و ایمنی
• اتاق‌های برق و مراکز داده
• خطوط تولید اتوماسیون شده
• حفاظت موتورهای صنعتی
• پست برق و سیستم‌های توزیع
• سیستم‌های کنترل هوشمند و BMS
• صنایع نفت و گاز، پتروشیمی، معادن

در پروژه‌هایی که افت ولتاژ می‌تواند خسارت سنگین ایجاد کند، Undervoltage Trip اجباری است.

مزایای فنی و عملیاتی LV429407

• جلوگیری از کارکرد ناایمن کلید هنگام افت ولتاژ
• افزایش ایمنی تابلو برق
• سازگاری کامل با کلیدهای Compact NSX
• عملکرد مطمئن و سریع
• نصب آسان و کاملاً ماژولار
• مناسب برای سیستم‌های حساس به افت ولتاژ
• کاهش احتمال سوختگی تجهیزات بر اثر نوسان
• کیفیت و دوام بسیار بالا

تفاوت LV429407 با مدل‌های مشابه

مقایسه با شنت تریپ LV429387

• LV429407 (Undervoltage Trip):در صورت کاهش یا قطع ولتاژ → کلید Trip می‌کند.
• LV429387 (Shunt Trip):با اعمال ولتاژ → کلید Trip می‌کند.

مقایسه با مدل DC

• LV429407 → ولتاژ AC (220…240V)
• مدل DC مانند LV429408 → تغذیه 24V DC

مقایسه با موتور مکانیزم

• موتور مکانیزم برای قطع و وصل از راه دور استفاده می‌شود
• رله آندر ولتاژ فقط برای قطع در افت ولتاژ

نحوه نصب رله LV429407

• مراحل نصب
• قطع کامل برق تابلو و رعایت ایمنی
• باز کردن پنل جانبی کلید NSX
• قرار دادن ماژول آندر ولتاژ در اسلات مخصوص
• اتصال سیم‌های فرمان طبق نقشه
• تست عملکرد Undervoltage قبل از بهره‌برداری

نکات مهم

• رله باید دائماً تغذیه داشته باشد
• افت ولتاژ حتی لحظه‌ای باعث Trip می‌شود
• سیم‌کشی باید از نویز محافظت شده باشد
