ترانسدیوسر ایسکرا Iskra MT418
ترانسدیوسر AC جریان برنامهپذیر، دقیق و قابل اعتماد

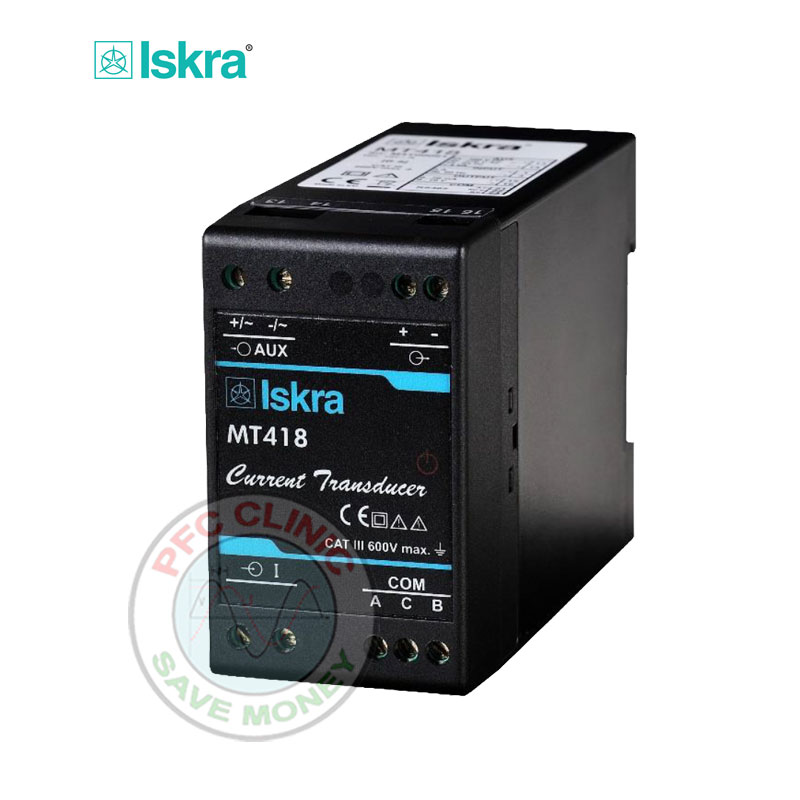

معرفی ترانسدیوسر ایسکرا MT418
ترانسدیوسر MT418 از شرکت Iskra یک دستگاه برنامهپذیر برای اندازهگیری جریان AC حقیقی RMS (TRMS) و فرکانس در شبکههای تکفاز است. این ترانسدیوسر میتواند جریان تا 12.5 آمپر (سینوسی) را با دقت کلاس 0.5 مطابق استاندارد EN 60688 اندازهگیری کند و دارای رنج خودکار است.
با پشتیبانی از ارتباطات سریال RS232 یا RS485 و پروتکل پرکاربرد MODBUS RTU، این ترانسدیوسر برای سیستمهای اتوماسیون صنعتی، اصلاح ضریب توان (PFC) و مانیتورینگ انرژی ایدهآل است. علاوه بر این، MT418 دارای خروجی آنالوگ قابل تنظیم (جریان 0 تا 20 میلی آمپر یا ولتاژ 0 تا 10 ولت) جهت اتصال به تجهیزات کنترلی میباشد.
مشخصات فنی کلیدی MT418
- جریان اندازهگیری شده: از 1A، 5A و حتی 10A (حداکثر 12.5A سینوسی)
- فرکانس اندازهگیری: 16 تا 400 هرتز
- دقت اندازهگیری جریان: کلاس 0.5 (±0.5٪) مطابق EN 60688
- پروتکل ارتباطی: Modbus RTU از طریق RS232 یا RS485
- پشتیبانی از تنظیم نرمافزاری توسط نرمافزار MiQen با USB 2.0
- تغذیه تمامیجهت: ولتاژ AC (48 تا 276 ولت) یا DC (20 تا 300 ولت)
- خروجی آنالوگ قابل برنامهریزی در بازههای مختلف جریان و ولتاژ

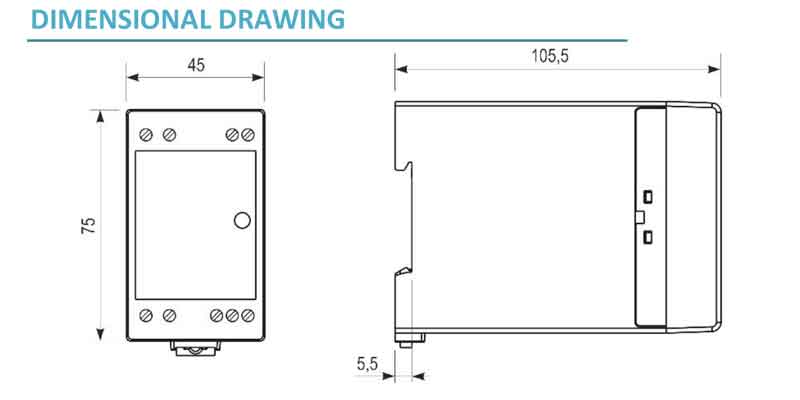

- بدنه مستحکم و نصب آسان روی ریل DIN (ابعاد 45×75×105 میلیمتر)
- پشتیبانی از استانداردهای بینالمللی ایمنی و EMC مانند EN 61010 و EN 61326
کاربردهای ترانسدیوسر ایسکرا MT418
- اندازهگیری و ردیابی جریان در تابلوهای تکفاز و اصلاح ضریب توان (PFC)
- هر پروژه کنترل و مانیتورینگ جریان و فرکانس در شبکههای صنعتی و تجاری
- اتصال به سیستمهای اتوماسیون صنعتی و PLC با ارتباط Modbus
- پایش مصرف انرژی در نیروگاهها، صنایع نفت و گاز، پتروشیمی و پالایشگاهها
- سیستمهای BMS و هوشمندسازی ساختمان و مدیریت بار
نحوه پیکربندی ترانسدیوسر MT418 با نرمافزار MiQen
برای راهاندازی و تنظیم دقیق ترانسدیوسر MT418 نرمافزار کاملی به نام MiQen توسط شرکت ایسکرا ارائه شده است. این نرمافزار قابل نصب روی سیستمعاملهای Windows 7، 8، 10 و نسخههای قدیمیتر است.
امکانات نرمافزار MiQen:
- تنظیم تمام پارامترهای دستگاه بهصورت آنلاین و آفلاین
- تعیین رنجهای خروجی آنالوگ (جریان یا ولتاژ) و سایر تنظیمات خروجی
- تنظیم شماره آدرس Modbus، سرعت انتقال داده (Baud rate)، نوع ارتباط (RS232 یا RS485)، و پارامترهای پروتکل
- مشاهده مقادیر اندازهگیری شده بصورت زنده و ذخیرهسازی دادههای ثبتشده
- امکان جستجو و اتصال به دستگاههای موجود در شبکه
- آپدیت فریمور دستگاه از طریق نرمافزار
- قابلیت تبدیل و استخراج دادهها به فرمتهای استاندارد ویندوز
مسیر اتصال:
- از طریق کابل USB mini (پورت USB تعبیه شده روی دستگاه) و نرمافزار MiQen
- در حالت تنظیم اولیه، USB تغذیه دستگاه را تامین میکند و نیازی به تغذیه کمکی نیست
- توجه: پورت USB فاقد ایزولاسیون گالوانیکی است و فقط در زمان تنظیم و بدون اتصال به تغذیههای خارجی استفاده شود
- بعد از نصب، مسیر USB بسته شده و دسترسی به پورت USB قطع میشود (برای جلوگیری از آسیب به دستگاه و حفظ گارانتی)
کدهای سفارش ترانسدیوسر ایسکرا MT418
کد سفارش MT418 متشکل از چند بخش کلیدی است که بر اساس نیاز کاربری و نوع تامین برق، ارتباطات و خروجیها ترکیب میشود. ساختار کلی کد سفارش:
| بخش | گزینهها | معنی |
|---|---|---|
| نوع دستگاه | MT418 | ترانسدیوسر جریان AC برنامهپذیر |
| فرکانس نامی | S / A | S = 45-65 هرتز (استاندارد)، A = 400 هرتز |
| منبع تغذیه | U / D / E | U = 20-300V DC یا 48-276V AC، D = 110V AC ترانس، E = 230V AC ترانس |
| نوع ارتباط | S / D / N | S = RS232، D = RS485، N = بدون ارتباط |
| خروجی آنالوگ | A / H / N | A = خروجی آنالوگ استاندارد، H = خروجی آنالوگ سریع، N = بدون خروجی آنالوگ |
مثالهای رایج کد سفارش:
- MT418 S U S A(فرکانس استاندارد، تغذیه یونیورسال، RS232، خروجی آنالوگ استاندارد)
- MT418 S D D N(فرکانس استاندارد، تغذیه 110VAC ترانس، RS485، بدون خروجی آنالوگ)
راهنمای کامل سفارشگذاری ترانسدیوسر MT418 در PFC Clinic
-
تماس با کارشناسان فنی PFC Clinic
پیش از سفارش، توصیه میشود جهت مشاوره دقیق نیازسنجی و انتخاب کد سفارش مناسب با کارشناسان ما تماس بگیرید.
-
انتخاب مشخصات کلی
- تعیین فرکانس کاری (50/60 یا 400 Hz)
- منبع تغذیه مورد نظر (تغذیه منبع یونیورسال یا ترانس)
- نوع ارتباط مورد استفاده (RS232/RS485 یا بدون ارتباط)
- نیاز به خروجی آنالوگ و نوع آن
-
ارسال کد سفارش تکمیل شده به تیم فروش
بعد از مشخص شدن کد کامل، میتوانید سفارش خود را به صورت تلفنی، آنلاین یا حضوری ثبت کنید.
-
پشتیبانی پس از فروش
ارائه مشاوره نصب، راهاندازی، آموزش نرمافزار MiQen و هرگونه خدمات پس از فروش برای مشتریان محترم.
چرا ترانسدیوسر MT418 ایسکرا را از PFC Clinic بخریم؟
- کالای اصل با اصالت برند Iskra
- ارائه مشاوره تخصصی رایگان فنی برای انتخاب و نصب تجهیزات
- پشتیبانی فنی کامل نرمافزار و راهاندازی
- ارسال سریع و مطمئن به سراسر ایران
- قیمت رقابتی و گارانتی معتبر
جمعبندی
ترانسدیوسر MT418 ایسکرا با ویژگیهای منحصر بفرد مانند دقت بالای 0.5، پشتیبانی از چند نوع پروتکل ارتباطی، امکان برنامهریزی و تنظیم نرمافزاری، و خروجیهای متنوع آنالوگ، گزینهای ایدهآل برای کاربردهای دقیق در سیستمهای توزیع، مانیتورینگ و کنترل است.
