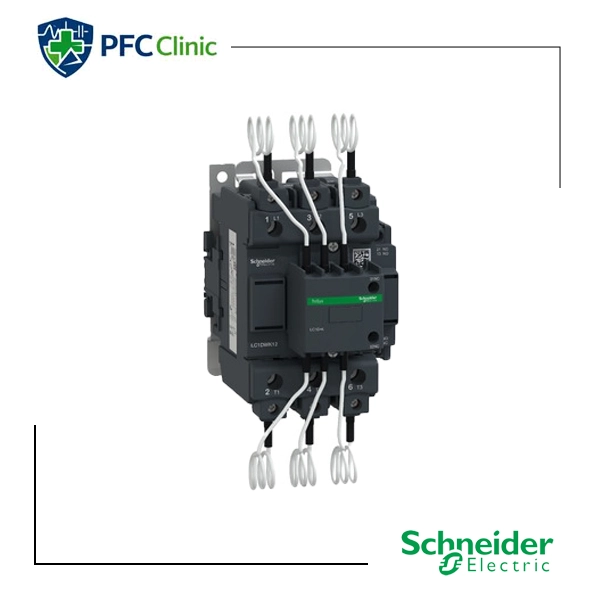

کنتاکتور خازنی 60 کیلووار اشنایدر مدل LC1DWK12M7

کنتاکتور خازنی Schneider Electric مدل LC1DWK12M7 یکی از تجهیزات تخصصی برای سوئیچینگ پله‌های بانک خازنی در سیستم‌های اصلاح ضریب توان (PFC) است. این کنتاکتور برای پله خازنی 60 کیلووار در شبکه‌های فشار ضعیف طراحی شده و با بهره‌گیری از مقاومت‌های پیش‌شارژ داخلی می‌تواند جریان هجومی اولیه خازن‌ها را در لحظه وصل به شکل مؤثری کنترل کند.

در بانک‌های خازنی، اتصال مستقیم خازن به شبکه باعث ایجاد جریان هجومی بسیار بالا می‌شود که در صورت استفاده از کنتاکتورهای معمولی می‌تواند منجر به جرقه شدید، آسیب به پلاتین‌ها و کاهش عمر خازن‌ها شود. کنتاکتور خازنی LC1DWK12M7 با استفاده از کنتاکت‌های کمکی پیش‌وصل و مقاومت‌های محدودکننده جریان ابتدا خازن را از طریق مقاومت‌ها به مدار متصل کرده و سپس کنتاکت‌های اصلی وارد مدار می‌شوند. این فرآیند باعث کاهش تنش الکتریکی و افزایش طول عمر تجهیزات بانک خازنی می‌شود.

بررسی کنتاکتور خازنی Schneider LC1DWK12M7

کنتاکتورهای خازنی سری TeSys D اشنایدر الکتریک از پرکاربردترین تجهیزات در تابلوهای بانک خازنی اتوماتیک محسوب می‌شوند. مدل LC1DWK12M7 برای پله‌های خازنی با توان بالا طراحی شده و در تابلوهای صنعتی که نیاز به قطع و وصل مکرر خازن‌ها دارند عملکرد بسیار پایدار و مطمئنی ارائه می‌دهد.

وجود مقاومت‌های پیش‌شارژ (Pre-Charge Resistors) که در بخش بالایی کنتاکتور نصب شده‌اند، یکی از ویژگی‌های مهم این تجهیز است. این مقاومت‌ها باعث می‌شوند در لحظه وصل، خازن ابتدا به صورت کنترل شده شارژ شود و از ایجاد پیک جریان شدید جلوگیری گردد. در نتیجه علاوه بر افزایش طول عمر خازن‌ها، از استهلاک زودهنگام کنتاکتور نیز جلوگیری می‌شود.

مشخصات فنی کنتاکتور خازنی LC1DWK12M7

• برند: Schneider Electric
• مدل: LC1DWK12M7
• نوع تجهیز: کنتاکتور خازنی (Capacitor Contactor)
• سری محصول: TeSys D
• توان خازنی نامی: 60 کیلووار
• ولتاژ کاری خازن: 400 تا 440 ولت AC
• ولتاژ بوبین: 220 ولت AC
• فرکانس کاری: 50/60 هرتز
• تعداد پل: 3 پل
• مکانیزم محدودکننده جریان هجومی: مقاومت پیش‌شارژ داخلی
• نوع ترمینال: پیچ (Screw Terminal)
• استاندارد: IEC 60947
• کاربرد اصلی: تابلو بانک خازنی و سیستم اصلاح ضریب توان

ویژگی‌های کنتاکتور خازنی اشنایدر LC1DWK12M7

• مناسب برای پله خازنی 60 کیلووار
• مجهز به مقاومت‌های پیش‌شارژ جهت محدود کردن جریان هجومی
• افزایش طول عمر خازن‌ها و تجهیزات تابلو برق
• کاهش جرقه و استهلاک کنتاکت‌ها
• عملکرد پایدار در قطع و وصل‌های مکرر
• کیفیت ساخت بالا مطابق استانداردهای بین‌المللی
• نصب آسان در تابلوهای برق صنعتی

کاربردهای کنتاکتور خازنی LC1DWK12M7

1. تابلوهای بانک خازنی اتوماتیک
2. سیستم‌های اصلاح ضریب توان در صنایع
3. تابلوهای توزیع برق کارخانه‌ها
4. صنایع دارای بارهای القایی بالا مانند موتورهای صنعتی
5. سیستم‌های مدیریت انرژی و کاهش تلفات شبکه

برتری کنتاکتور LC1DWK12M7 نسبت به کنتاکتور معمولی

کنتاکتورهای خازنی مانند LC1DWK12M7 به صورت ویژه برای سوئیچینگ خازن طراحی شده‌اند و دارای مدار پیش‌شارژ داخلی هستند. این ساختار باعث می‌شود جریان هجومی اولیه کنترل شده و از آسیب به پلاتین‌ها، جرقه شدید و خرابی زودهنگام تجهیزات جلوگیری شود. به همین دلیل استفاده از این نوع کنتاکتور در تابلوهای بانک خازنی یک استاندارد مهم در طراحی سیستم‌های اصلاح ضریب توان محسوب می‌شود.

قیمت کنتاکتور خازنی 60 کیلووار اشنایدر

قیمت کنتاکتور خازنی Schneider LC1DWK12M7 بسته به شرایط بازار تجهیزات برق صنعتی، نرخ ارز و موجودی انبار ممکن است متغیر باشد. برای اطلاع از قیمت روز، دریافت مشاوره فنی و استعلام موجودی می‌توانید با کارشناسان فروش PFC Clinic تماس بگیرید.

به علت نوسانات بازار تجهیزات برق صنعتی، برای دریافت قیمت کنتاکتور خازنی و موجودی این محصول، پیشنهاد می‌شود از طریق PFC CLINIC استعلام بگیرید.

استعلام موجودی : ۰۲۱۳۳۹۸۸۳۰۳ – ۰۲۱۳۳۹۸۸۳۰۴

ثبت سفارش : ۰۹۰۲۸۱۳۷۳۸۳

خرید حضوری : تهران، لاله‌زار جنوبی، مجتمع فراز، طبقه اول، واحد ۶۲

راهنمای خرید کنتاکتور خازنی

برای انتخاب صحیح کنتاکتور خازنی باید چند پارامتر مهم بررسی شود:

• توان هر پله خازنی (kVAr)
• ولتاژ شبکه
• ولتاژ بوبین کنتاکتور
• کیفیت و برند سازنده
• وجود سیستم محدودکننده جریان هجومی

کنتاکتور Schneider LC1DWK12M7 به دلیل کیفیت بالا، طراحی تخصصی و عملکرد مطمئن یکی از گزینه‌های مناسب برای استفاده در تابلوهای بانک خازنی صنعتی و سیستم‌های اصلاح ضریب توان محسوب می‌شود.
