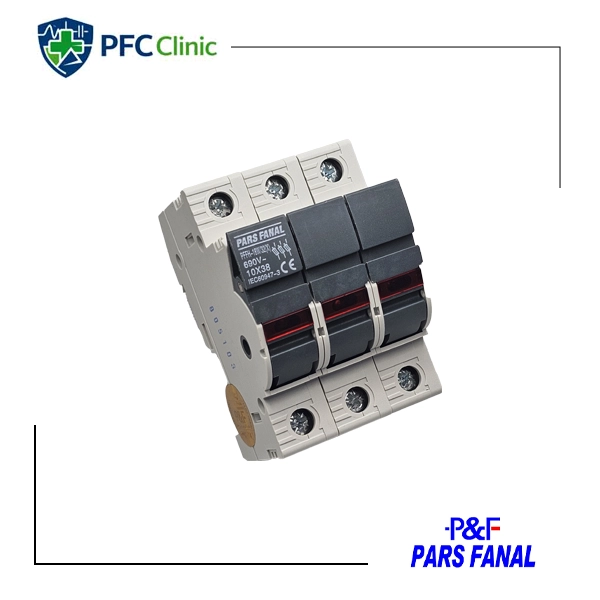

پایه فیوز ۳ فاز ۱۰×۳۸ پارس فانال

حفاظت الکترونیک قدرت، مدارهای فرمان و سیستم‌های مانیتورینگ حساس در تابلوهای برق صنعتی، نیازمند قطعاتی با بالاترین ضریب اطمینان است. پایه فیوز (سکسیونری) ۳ فاز ۱۰×۳۸ پارس فانال مدل PFFH، یکی از استانداردترین و امن‌ترین تجهیزات مینیاتوری برای میزبانی از لینک‌های فیوز استوانه‌ای (Cylindrical) تا جریان ۳۲ آمپر است.

این کلید-فیوز با داشتن تاییدیه معتبر VDE 0106 و استاندارد مرجع IEC 60947-3، امنیت کامل اپراتور و حفاظت بی‌نقص مدار را در برابر پدیده‌های اتصال کوتاه و اضافه‌بار فراهم می‌سازد. ما در مجموعه PFC Clinic این تجهیز کاربردی را با بهترین قیمت لاله زار و تضمین اصالت کامل برند Pars Fanal عرضه می‌کنیم.

مشخصات فنی پایه فیوز ۱۰×۳۸ سه پل پارس فانال مدل PFFH

• برند و مدل Pars Fanal – سری PFFH
• تعداد پل (ساختار) ۳ فاز (3P)
• جریان نامی پایه (In) ۳۲ آمپر (32A)
• ولتاژ نامی عایقی (Ui) ۶۹۰ ولت AC
• ظرفیت تحمل اتصال کوتاه (SCCR) ۱۰۰ کیلوآمپر (100kA)
• ابعاد فیوز سازگار ۱۰×۳۸ میلی‌متر
• کلاس‌های فیوز سازگار gG / aM / gF / سری RT14-20 و RT15
• عرض کل پایه (Compact Size) ۵۴ میلی‌متر (هر پل ۱۸ میلی‌متر)
• محدوده سیم‌گیری ترمینال ۱.۵ الی ۲۵ میلی‌متر مربع (سیم‌های افشان و مفتولی)
• جنس بدنه عایق پلی‌آمید ۶.۶ خودخاموش‌شونده (Self-Extinguishing)
• درجه حفاظت بدنه IP20 (حفاظت در برابر تماس انگشت)
• استانداردهای مرجع IEC 60947-3 & VDE 0106
• محدوده دمای کاری ۲۰- الی ۷۰+ درجه سانتی‌گراد
• وزن خالص تجهیز ۱۹۳ گرم

چرا پایه فیوز ۱۰×۳۸ پارس فانال مدل PFFH؟

۱. پایداری حرارتی بی‌نظیر بدنه و ساختار ماژولار

بدنه این پایه فیوز از متریال ترموپلاستیک تقویت‌شده با خاصیت Self-Extinguishing (خودخاموش‌شونده) ساخته شده است. این ماده در صورت رخ دادن اتصال کوتاه‌های شدید یا داغ شدن ترمینال‌ها در اثر عبور مداوم جریان، به هیچ وجه تغییر شکل نداده و شعله‌ور نمی‌شود. عرض مینیاتوری ۵۴ میلی‌متری آن به تابلوساز اجازه می‌دهد تا در فضای با ارزش ریل مینیاتوری (DIN Rail 35mm) صرفه‌جویی کند.

۲. قدرت تحمل اتصال کوتاه خارق‌العاده (SCCR 100kA)

یکی از ویژگی‌های برجسته فنی این کلید-فیوز، SCCR برابر با ۱۰۰ کیلوآمپر است. این مشخصه به این معناست که تجهیز بدون از هم پاشیدن یا ذوب شدن کنتاکت‌ها، قادر به هدایت و تحمل جریان‌های خطای بسیار سنگین لحظه‌ای تا زمان عملکرد و قطع شدن کاتریج فیوز است.

۳. رعایت استاندارد ضد شوک الکتریکی VDE 0106

طراحی ترمینال‌های پیچی این پایه فیوز به گونه‌ای است که رده حفاظتی IP20 را پاس می‌کند. طبق استاندارد آلمانی VDE 0106، این ساختار مانع از تماس اتفاقی انگشت دست اپراتور با بخش‌های برق‌دار هادیِ داخلی در هنگام کابل‌کشی یا عیب‌یابی می‌شود (Finger-Safe Design).

کاربردهای صنعتی کلید فیوز ۳ فاز ۱۰×۳۸

با توجه به جریان نامی ۳۲ آمپر و سایز مینیاتوری، این تجهیز بهترین گزینه برای زون‌های زیر در صنایع است:

• ورودی مدار فرمان و اتوماسیون: حفاظت از کارت‌های ورودی/خروجی PLC، نمایشگرهای HMI و سنسورها.
• بانک‌های خازنی (بخش فرمان): حفاظت از تغذیه رگولاتور خازنی و بوبین کنتاکتورهای خازنی.
• حفاظت ورودی منابع تغذیه (Power Supplies) و اینورترهای توان پایین.
• سیستم‌های روشنایی مجتمع‌های صنعتی: تفکیک فازها و حفاظت از خطوط توزیع روشنایی ۳ فاز تا ۳۲ آمپر.
• حفاظت موتوری بارهای سبک: با استفاده از کارتریج‌های کلاس aM جهت جلوگیری از تریپ‌های کاذب در لحظه استارت الکتورموتور.

راهنمای انتخاب کارتریج (لینک فیوز) سازگار

شما می‌توانید متناسب با نوع بار الکتریکی خود، از فیوزهای فشنگی استوانه‌ای زیر در این پایه فیوز استفاده کنید:

1. فیوز کلاس gG (حفاظت عمومی): مناسب برای کابل‌ها، خطوط روشنایی و بارهای اهمی خالص.
2. فیوز کلاس aM (حفاظت موتوری): دارای تاخیر حرارتی برای تحمل جریان راه‌اندازی (Inrush Current) الکتروموتورهای AC و ترانسفورماتورها.
3. فیوز کلاس gF (حفاظت سریع): ایده‌آل برای حفاظت از نیمه‌هادی‌ها و تجهیزات الکترونیک قدرت حساس.
