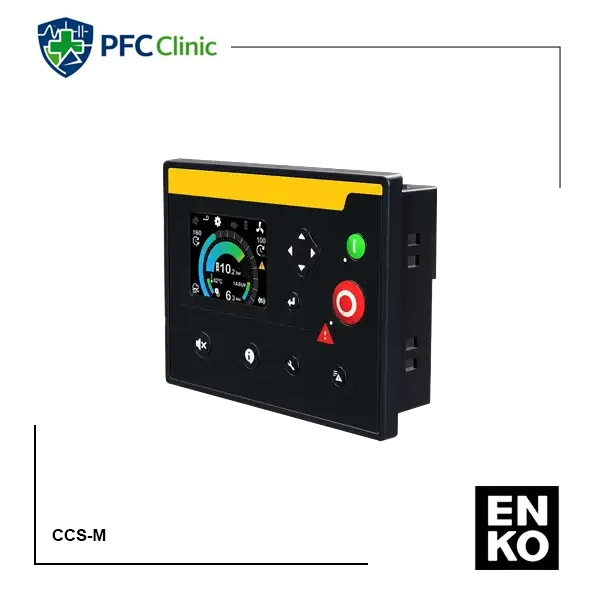

کنترلر کمپرسور CCS-M انکو ENKO

کنترلر کمپرسور CCS-M انکو (ENKO) یک کنترل پنل تخصصی برای مدیریت و کنترل کمپرسورهای صنعتی است که برای استفاده در کمپرسورهای اسکرو (VFD و Direct On Line) و کمپرسورهای پیستونی طراحی شده است. این کنترلر با برخورداری از نمایشگر رنگی 2.8 اینچی، ورودی‌ها و خروجی‌های قابل تنظیم، قابلیت اندازه‌گیری پارامترهای الکتریکی و مکانیکی، ثبت خطاها، ارتباط با اینورتر و امکان اتصال به شبکه‌های کنترلی، کنترل و پایش عملکرد کمپرسور را در یک مجموعه یکپارچه فراهم می‌کند.

یکی از مهم‌ترین قابلیت‌های CCS-M، امکان کنترل موازی چند کمپرسور است. کنترلرها می‌توانند از طریق CAN Bus با یکدیگر ارتباط برقرار کرده و بر اساس الگوریتم‌های توالی کار، برابرکردن ساعات کارکرد، اولویت ظرفیت و پشتیبان‌گیری در زمان خرابی، کمپرسورها را مدیریت کنند. در این ساختار نیازی به یک کنترلر اصلی مجزا وجود ندارد.

از طرف دیگر، وجود ارتباط RS485 و پشتیبانی از Modbus امکان اتصال CCS-M به سیستم‌های SCADA و تجهیزات کنترلی را فراهم می‌کند. پورت USB نیز برای پیکربندی، مانیتورینگ و به‌روزرسانی نرم‌افزار کنترلر مورد استفاده قرار می‌گیرد.

ویژگی‌های کنترلر کمپرسور CCS-M

مهم‌ترین ویژگی‌ های CCS-M عبارت‌اند از:

• مناسب برای کنترل کمپرسورهای اسکرو و پیستونی
• قابلیت استفاده در سیستم‌های استارت ستاره-مثلث
• قابلیت ارتباط مستقیم با اینورتر
• نمایشگر رنگی 2.8 اینچی TFT
• دارای 8 ورودی دیجیتال قابل تنظیم
• دارای 4 ورودی آنالوگ
• پشتیبانی از دو ورودی دما
• پشتیبانی از دو ورودی فشار 4-20mA
• دارای 6 خروجی دیجیتال رله‌ای
• اندازه‌گیری ولتاژ سه‌فاز به صورت True RMS
• تشخیص توالی فازها
• اندازه‌گیری جریان موتور اصلی و موتور فن
• محاسبه و نمایش توان مصرفی کمپرسور
• ثبت 50 خطای آخر همراه با اطلاعات مربوط به زمان و شرایط خطا
• قابلیت کنترل و هماهنگ‌سازی چند کمپرسور از طریق CAN Bus
• قابلیت اتصال به SCADA از طریق RS485 و Modbus
• پورت USB Type-B برای پیکربندی و به‌روزرسانی
• محدوده دمای کاری گسترده از 20- تا 60+ درجه سانتی‌گراد
• درجه حفاظت IP54 از قسمت جلوی پنل

کنترل و مانیتورینگ کمپرسور با CCS-M

CCS-M علاوه بر ارسال فرمان Start و Stop، امکان مشاهده و پایش پارامترهای مهم کمپرسور را در اختیار اپراتور قرار می‌دهد. نمایشگر دستگاه اطلاعاتی مانند فشار داخلی و خارجی، دمای اسکرو، توان مصرفی، جریان و ولتاژ فازهای R، S و T و در کاربردهای اینورتری، پارامترهای مربوط به اینورتر را نمایش می‌دهد.

در حالت استفاده از اینورتر، کاربر می‌تواند ولتاژ اعمال‌شده به موتور، جریان موتور و فرکانس فازهای موتور را از طریق صفحه مانیتورینگ مشاهده کند.

این قابلیت باعث می‌شود CCS-M فقط یک کنترلر Start/Stop نباشد و بتوان از آن به عنوان یک رابط کنترلی و مانیتورینگ برای مدیریت جامع عملکرد کمپرسور استفاده کرد.

قابلیت کنترل چند کمپرسور به صورت موازی

در سیستم‌هایی که چند کمپرسور به صورت همزمان وظیفه تأمین هوای فشرده را بر عهده دارند، نحوه تقسیم کار بین کمپرسورها اهمیت زیادی دارد. CCS-M با استفاده از CAN Bus امکان ارتباط چند کنترلر و اجرای الگوریتم‌های کنترل موازی را فراهم می‌کند.

بر اساس تنظیمات سیستم می‌توان کمپرسورها را با هدف‌هایی مانند:

• برابرکردن ساعات کارکرد و فرسایش تجهیزات
• جایگزینی کمپرسور در صورت بروز خرابی
• اولویت‌بندی بر اساس ظرفیت
• کارکرد ترتیبی کمپرسورها
• ایجاد ظرفیت رزرو
• مدیریت تقاضای هوای فشرده

هماهنگ کرد. طبق مستندات سازنده، در این ساختار کنترلرهای CCS-M از طریق CAN Bus با یکدیگر ارتباط برقرار می‌کنند و برای اجرای کنترل موازی به کنترلر اصلی جداگانه نیاز نیست.

ورودی‌ها و خروجی‌ های CCS-M

یکی از نقاط قوت این کنترلر، تعداد و تنوع ورودی‌ها و خروجی‌های قابل پیکربندی آن است.

ورودی‌های دیجیتال

CCS-M دارای 8 ورودی دیجیتال قابل تنظیم است. عملکرد این ورودی‌ها می‌تواند بر اساس نیاز سیستم تعریف شود و نوع کنتاکت و زمان تشخیص ورودی نیز قابل تنظیم است.

این ورودی‌ها می‌توانند برای دریافت وضعیت تجهیزات حفاظتی و فرمان‌های مختلف مانند اضطراری، ترمیک موتور، ترمیک فن، فشار روغن، وضعیت جداکننده و سایر سیگنال‌های مورد نیاز سیستم مورد استفاده قرار گیرند.

ورودی‌های آنالوگ

کنترلر CCS-M دارای 4 ورودی آنالوگ است که شامل:

• 2 ورودی دما برای سنسورهای NTC، KTY، Pt100 یا Pt1000
• 2 ورودی فشار 4-20mA

است. از این ورودی‌ها برای اندازه‌گیری پارامترهایی مانند دمای اسکرو و فشار داخلی و خارجی کمپرسور استفاده می‌شود.

خروجی‌های دیجیتال

این کنترلر دارای 6 خروجی دیجیتال رله‌ای با ظرفیت 5A در 250VAC است که برای کنترل تجهیزات و اجزای مختلف سیستم کمپرسور قابل استفاده هستند.

ارتباط CCS-M با اینورتر و SCADA

CCS-M برای استفاده در سیستم‌های مجهز به درایو نیز طراحی شده است. در مستندات این محصول، نمونه‌های اتصال کنترلر با اینورترهای Mitsubishi F-800، Danfoss FC-102، Yaskawa A-1000، ABB ACS580 و INVT GD350-A ارائه شده است.

همچنین ارتباط RS485 امکان استفاده از پروتکل Modbus را فراهم می‌کند. این قابلیت برای اتصال کنترلر به سیستم‌های SCADA و همچنین ارتباط با تجهیزات دارای Modbus کاربرد دارد. پارامترهای ارتباطی مانند Baud Rate، Parity و Stop Bit نیز از طریق تنظیمات دستگاه قابل تعیین هستند.

سیستم ثبت خطا و حفاظت کمپرسور

CCS-M دارای سیستم ثبت خطای داخلی است و می‌تواند 50 خطای آخر را همراه با اطلاعات مربوط به زمان و مقادیر ثبت‌شده در شرایط بروز خطا ذخیره و نمایش دهد. این ویژگی برای عیب‌یابی کمپرسور و بررسی سوابق عملکرد سیستم اهمیت زیادی دارد.

کنترلر امکان پایش و اعلام خطاهای مختلفی را دارد؛ از جمله:

• خطای اضطراری
• خطای ترمیک موتور
• خطای ترمیک فن
• خطای فشار روغن
• خطای فشار خروجی
• خطای فشار داخلی
• خطای سنسور فشار
• خطای سنسور دما
• خطای دمای بالای اسکرو
• خطای ولتاژ بالا یا پایین
• عدم تعادل ولتاژ
• عدم تعادل جریان
• خطای توالی فاز
• خطای فرکانس بالا یا پایین
• خطاهای مربوط به ارتباط و اینورتر

بسیاری از این خطاها در صورت عبور پارامتر از محدوده تعریف‌شده می‌توانند موجب توقف کمپرسور شوند تا از ادامه کار در شرایط نامناسب جلوگیری شود.

نمایشگر و رابط کاربری CCS-M

کنترلر CCS-M به یک نمایشگر رنگی 2.8 اینچی TFT مجهز شده است. اطلاعات عملکرد کمپرسور در صفحات مختلف نمایش داده می‌شود و کاربر می‌تواند از طریق منوها به پارامترها، ورودی و خروجی‌های دیجیتال، سرویس‌ها، اطلاعات شغلی و سوابق خطا دسترسی داشته باشد.

در منوی پارامترها بخش‌هایی مانند فشار، زمان‌بندی، ورودی و خروجی دیجیتال، سرویس، کالیبراسیون، دما، پارامترهای شبکه، تنظیمات عمومی، اینورتر و کنترل موازی در دسترس هستند.

همچنین روی پنل کلیدهای Start، Stop، Reset، اطلاعات، سرویس و مشاهده سوابق خطا قرار گرفته است که دسترسی سریع اپراتور به عملکردهای اصلی کنترلر را فراهم می‌کند.

مشخصات فنی کنترلر کمپرسور CCS-M

• مدل: CCS-M
• نوع محصول: کنترل پنل و کنترلر کمپرسور
• ولتاژ تغذیه AC: 17 تا 24VAC
• ولتاژ تغذیه DC: 13 تا 30VDC
• فرکانس ورودی: 45 تا 75Hz
• نمایشگر: 2.8 اینچ TFT رنگی
• اندازه‌گیری ولتاژ: سه‌فاز تا 540VAC فاز به فاز، True RMS
• تشخیص توالی فاز: دارد
• ورودی دیجیتال: 8 ورودی قابل تنظیم
• ورودی آنالوگ: 4 ورودی
• ورودی دما: 2 ورودی، قابل استفاده با NTC، KTY، Pt100 و Pt1000
• ورودی فشار: 2 ورودی 4-20mA
• خروجی دیجیتال: 6 خروجی رله‌ای
• ظرفیت خروجی: 5A / 250VAC
• USB: USB 2.0 Type-B
• ارتباط سریال: RS485 با Modbus
• ارتباط چندکنترلری: CAN Bus
• دمای کاری: 20- تا 60+ درجه سانتی‌گراد
• دمای نگهداری: 25- تا 85+ درجه سانتی‌گراد
• رطوبت کاری: 10 تا 97 درصد RH، بدون میعان
• استاندارد EMC: EN 61000-6-2 و EN 61000-6-4
• ایمنی: CAT III، 300V، UL508 و UL94
• حفاظت پنل جلو: IP54
• حفاظت قسمت پشت: IP20
• ابعاد: 165 × 129 × 45 میلی‌متر
• ابعاد برش پنل: 151 × 113 میلی‌متر
• نوع نصب: نصب روی پنل با براکت‌های پیچی
• وزن: حدود 180 گرم

ابعاد و نحوه نصب CCS-M

CCS-M برای نصب روی پنل طراحی شده و نصب آن از قسمت جلوی تابلو انجام می‌شود. درجه حفاظت قسمت جلوی کنترلر IP54 و قسمت پشت آن IP20 است.

برای نصب استاندارد از چهار براکت استفاده می‌شود و در شرایط خاص امکان استفاده از دو براکت در گوشه‌های مورب نیز وجود دارد. ضخامت پنل قابل نصب نیز طبق راهنمای سازنده بین 1 تا 5 میلی‌متر است. در صورت نصب کنترلر در محیطی که در معرض شرایط جوی قرار دارد، استفاده از سیلیکون گسکت توصیه و برای حفظ درجه حفاظت مورد نیاز است.

خرید کنترلر کمپرسور CCS-M

اگر برای کنترل کمپرسور اسکرو یا پیستونی، کنترل سیستم ستاره-مثلث، اتصال به اینورتر، مانیتورینگ پارامترهای کمپرسور یا مدیریت چند کمپرسور به صورت موازی به یک کنترلر تخصصی نیاز دارید، CCS-M می‌تواند گزینه‌ای مناسب برای طراحی و نوسازی سیستم کنترل کمپرسور باشد.

پیش از خرید، بهتر است نوع راه‌اندازی کمپرسور، تعداد موتورهای تحت کنترل، نوع سنسورهای فشار و دما، نیاز به ارتباط Modbus یا CAN Bus و نحوه اتصال به اینورتر بررسی شود تا سازگاری کنترلر با مدار فرمان موجود به‌درستی مشخص شود.

برای دریافت مشاوره فنی و استعلام قیمت CCS-M انکو ENKO می‌توانید با کارشناسان ایستاتجهیز در ارتباط باشید.
