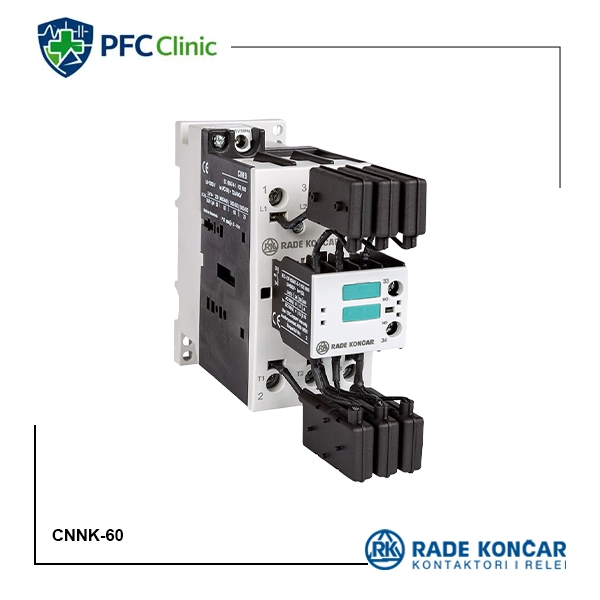

کنتاکتور خازنی 60 کیلووار Rade Koncar

کنتاکتور خازنی RADE KONCAR مدل CNNK 60 (CNNK-60) یک کنتاکتور تخصصی برای قطع و وصل پله‌ های بانک خازنی و سیستم‌های اصلاح ضریب توان (PFC) است. این مدل با کلاس کاری AC-6b برای سوئیچینگ خازن طراحی شده و در شبکه‌های سه‌فاز 50/60Hz عملکرد پایدار و مطمئنی ارائه می‌دهد. اگر در تابلو بانک خازنی به کنتاکتوری نیاز دارید که در برابر شرایط سوئیچینگ خازن (قطع و وصل‌های متوالی) دوام بالایی داشته باشد، CNNK 60 انتخاب صنعتی و استانداردی محسوب می‌شود.

مشخصات فنی کنتاکتور خازن رادکونکار 60 کیلووار

• برند / سازنده: RADE KONCAR
• مدل: CNNK 60
• کلاس کاری: AC-6b (مناسب سوئیچینگ خازن)
• توان خازنی (Capacitor rating):
  • 32 kVAr در 230V
  • 60 kVAr در 400–440V
  • 70 kVAr در 500–550V
  • 80 kVAr در 660–690V
• جریان نامی بهره‌برداری (Ie در 400V / AC-6b): 87 A
• جریان حرارتی نامی (Ith در 40°C): 125 A
• ولتاژ عایقی (Ui): 1000 V
• ولتاژ ضربه‌ای قابل تحمل (Uimp): 8 kV
• فرکانس کاری: 50/60 Hz
• بازه دمای محیطی مجاز: 25- تا 55+ درجه سانتی‌گراد
• درجه حفاظت: IP20
• تلورانس ولتاژ کویل: 0.85 تا 1.1 مقدار نامی (Un)
• حداکثر تعداد قطع و وصل: 100 بار در ساعت
• دوام الکتریکی: حداقل 125,000 بار
• حداکثر فیوز پیشنهادی مدار اصلی (gL/gG): 160 A
• حداکثر فیوز مدار کمکی: 16 A

ویژگی‌ها و مزایا

• مخصوص بانک خازنی: طراحی شده برای کاربرد خازنی و کلاس کاری AC-6b
• توان مناسب پله‌های رایج PFC: ریتینگ 60 کیلووار در 400–440 ولت
• تحمل الکتریکی و عایقی بالا: Ui=1000V و Uimp=8kV برای پایداری بهتر در تابلو
• کارکرد پایدار در شرایط محیطی صنعتی: بازه دمایی 25- تا 55+ درجه
• مناسب برای قطع و وصل‌های کنترل‌شده: تا 100 بار در ساعت
• امکان طراحی دقیق حفاظت: ارائه مقدار فیوزهای مجاز برای مدار اصلی و کمکی

کاربرد

این کنتاکتور برای سوئیچینگ پله خازنی در تابلوهای اصلاح ضریب توان استفاده می‌شود؛ یعنی فرمان وصل/قطع را از رگولاتور بانک خازنی دریافت می‌کند و پله خازن را وارد مدار یا از مدار خارج می‌کند.

نحوه اتصال (نمای کلی)

• مدار قدرت (اصلی): ورودی/خروجی سه‌فاز به ترمینال‌های اصلی کنتاکتور متصل می‌شود و سپس به مسیر پله خازن (و تجهیزاتی مثل فیوز/کلید، راکتور در صورت وجود، و خازن) می‌رود.
• مدار فرمان (کویل): دو سر بوبین به خروجی فرمان رگولاتور/مدار کنترل متصل می‌شود (با رعایت ولتاژ بوبین انتخابی).
• مدار کمکی: در صورت نیاز برای اینترلاک، آلارم، یا فیدبک وضعیت به PLC/رگولاتور استفاده می‌شود.

نکات اجرایی مهم

• سطح مقطع کابل و گشتاور سفت‌کردن ترمینال‌ها را مطابق مقادیر مجاز رعایت کنید (برای جلوگیری از داغی و افت ولتاژ).
• حفاظت مدار اصلی و کمکی را درست انتخاب کنید تا هم ایمنی و هم عمر کنتاکتور افزایش یابد.
• در تابلوهای PFC، چیدمان و تهویه مناسب باعث پایداری عملکرد در دمای کاری خواهد شد.

اگر بخواهی، همین متن را به شکل نسخه آماده بارگذاری در وردپرس (با تیترهای H2/H3 و بخش‌بندی اسکیما FAQ) هم بازنویسی می‌کنم.

خرید و قیمت کنتاکتور خازنی CNNK 60 (RADE KONCAR)

اگر قصد خرید کنتاکتور خازنی RADE KONCAR مدل CNNK 60 را دارید، بهترین کار این است که قبل از ثبت سفارش چند مشخصه کلیدی را دقیق مشخص کنید تا مدل کاملاً سازگار با تابلو بانک خازنی شما انتخاب شود و از خطاهای رایج (عدم تطابق بوبین، ریتینگ نامناسب پله، یا انتخاب حفاظت اشتباه) جلوگیری گردد.

قبل از خرید این موارد را مشخص کنید

• ولتاژ شبکه و توان پله خازنی: رایج‌ترین حالت، شبکه 400–440 ولت با پله 60kVAr است؛ اما اگر ولتاژ سیستم شما متفاوت باشد، ریتینگ خازنی هم تغییر می‌کند.
• ولتاژ بوبین (فرمان): بسته به مدار فرمان تابلو (مثلاً خروجی رگولاتور، PLC یا رله فرمان) باید ولتاژ بوبین درست انتخاب شود.
• مشخصات تابلو و سیم‌کشی: تعداد پله‌ها، فضای نصب، و سطح مقطع کابل‌های ورودی/خروجی در انتخاب صحیح و نصب استاندارد تأثیر مستقیم دارد.
• حفاظت مدار: انتخاب فیوز/حفاظت مناسب برای مدار اصلی و کمکی، هم ایمنی تابلو را بالا می‌برد و هم عمر کنتاکتور را افزایش می‌دهد.
