کلید چنج اور دستی ANDELI مدل 63 آمپر

کلید چنج اور دستی ANDELI ADSF-63 یک کلید تغییر وضعیت منبع تغذیه با جریان نامی 63 آمپر است که برای انتخاب دستی بین دو منبع برق مورد استفاده قرار می‌گیرد. یکی از کاربردهای اصلی این کلید، تغییر دستی برق بین شبکه شهر و ژنراتور در تابلوهای برق اضطراری است.

این تجهیز با ساختار مدولار و نصب داخل تابلو، امکان انتقال بار از منبع اصلی به منبع پشتیبان را برای اپراتور فراهم می‌کند. به همین دلیل در تابلوهای برق ساختمان، کارگاه‌ها، واحدهای تجاری و برخی کاربردهای صنعتی که نیاز به انتقال دستی برق شهر به ژنراتور دارند، قابل استفاده است.

عرفی کلید چنج اور ANDELI ADSF-63

در سیستم‌هایی که علاوه بر برق شهر، یک منبع برق اضطراری مانند ژنراتور در اختیار است، باید تجهیزی برای انتخاب منبع تغذیه بار وجود داشته باشد. کلید Changeover این وظیفه را انجام می‌دهد و به کاربر اجازه می‌دهد منبع موردنظر را به مدار مصرف متصل کند.

در مدل ADSF-63 این تغییر وضعیت به‌صورت دستی انجام می‌شود. بنابراین در صورت قطع برق شهر، اپراتور پس از آماده شدن ژنراتور می‌تواند وضعیت کلید را تغییر داده و تغذیه بار را از ژنراتور تأمین کند.

این کلید برای سیستم‌هایی مناسب است که انتقال خودکار منبع موردنیاز نیست و تغییر وضعیت توسط اپراتور انجام می‌شود.

مشخصات فنی کلید چنج اور دستی ANDELI ADSF-63

• برند: ANDELI
• مدل: ADSF-63
• نوع تجهیز: کلید چنج اور دستی
• نام انگلیسی: Manual Changeover Switch
• جریان نامی: 63 آمپر
• نوع عملکرد: دستی
• ساختار: مدولار

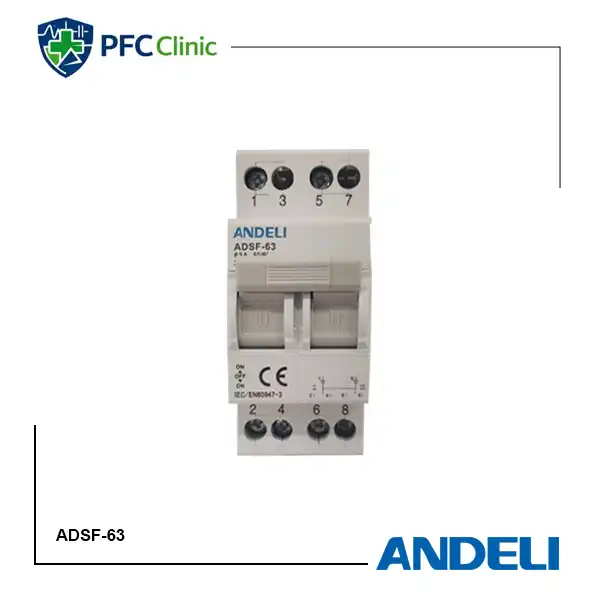

• استاندارد درج‌شده روی محصول: IEC/EN 60947-3
• کاربرد اصلی: انتخاب بین دو منبع تغذیه
• کاربرد رایج: انتقال برق بین شبکه شهر و ژنراتور

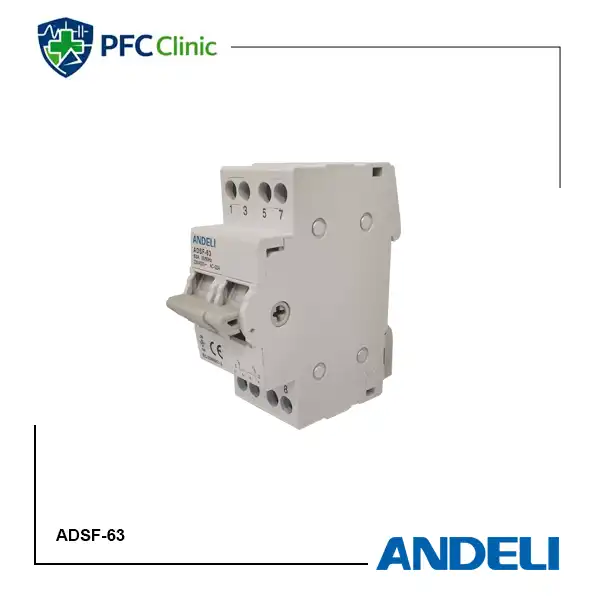

• تعداد ترمینال‌های قابل مشاهده: 8 ترمینال
• نصب: داخل تابلو برق
• مناسب برای: مدارهای توزیع و برق اضطراری

توجه: مشخصاتی مانند ولتاژ کاری دقیق، ظرفیت قطع، رده کاربردی دقیق AC و ابعاد نهایی باید بر اساس دیتاشیت رسمی همین مدل بررسی شود و نباید صرفاً از روی ظاهر کلید اعلام شود.

نحوه عملکرد کلید تغییر وضعیت برق شهر و ژنراتور

عملکرد این کلید ساده است. در یک مدار معمولی، دو منبع ورودی در نظر گرفته می‌شود:

منبع اول: برق شهر
منبع دوم: ژنراتور
خروجی: مدار مصرف‌کننده

در حالت عادی، کلید روی منبع برق شهر قرار دارد و بار از شبکه تغذیه می‌شود. هنگام قطع برق شهر، پس از راه‌اندازی ژنراتور، اپراتور وضعیت کلید را تغییر می‌دهد تا بار از منبع اضطراری تغذیه شود.

به این ترتیب، کلید چنج اور دستی 63 آمپر نقش واسط انتخاب منبع را در تابلو ایفا می‌کند.

آیا ADSF-63 برای برق شهر و ژنراتور مناسب است؟

بله، یکی از کاربردهای اصلی کلیدهای چنج اور دستی، انتقال بار بین برق شبکه و ژنراتور است. البته انتخاب نهایی باید با توجه به ولتاژ، تعداد پل، جریان مدار، نوع بار و نقشه توزیع برق انجام شود.

نکته مهم این است که کلید چنج اور با ژنراتور یا تابلو ATS تفاوت دارد. این محصول عملیات انتقال را به‌صورت دستی انجام می‌دهد و برای تغییر خودکار منبع طراحی نشده است.

تفاوت کلید چنج اور دستی و ATS اتوماتیک

اگر هدف شما فقط انتخاب دستی بین دو منبع باشد، Manual Changeover Switch گزینه ساده‌تری است. اما اگر بخواهید پس از قطع برق شهر، ژنراتور به‌صورت خودکار وارد مدار شود، باید از سیستم ATS یا کلید انتقال اتوماتیک استفاده کنید.

چنج اور دستی:

• تغییر وضعیت توسط اپراتور انجام می‌شود.
• ساختار ساده‌تری دارد.
• برای تابلوهای برق اضطراری ساده مناسب است.
• نیاز به سیستم کنترل و موتور اتوماتیک ندارد.
• هزینه و پیچیدگی سیستم معمولاً کمتر است.

ATS اتوماتیک:

• وضعیت برق شهر را کنترل می‌کند.
• فرآیند انتقال منبع را به‌صورت خودکار انجام می‌دهد.
• برای سیستم‌هایی که قطع برق نباید به دخالت اپراتور وابسته باشد، مناسب‌تر است.
• معمولاً در تابلوهای برق اضطراری پیشرفته‌تر استفاده می‌شود.

بنابراین اگر به دنبال کلید انتقال دستی برق شهر و ژنراتور هستید، ADSF-63 در رده محصولات موردنظر شما قرار می‌گیرد.

کاربردهای کلید چنج اور ANDELI ADSF-63

کلید تغییر وضعیت 63 آمپر ANDELI را می‌توان در کاربردهای مختلفی استفاده کرد، از جمله:

• تابلو برق اضطراری
• انتقال دستی برق شهر به ژنراتور
• انتخاب بین دو منبع تغذیه
• تابلوهای توزیع برق
• ساختمان‌های مسکونی و تجاری
• فروشگاه‌ها و واحدهای اداری
• کارگاه‌ها
• برخی تابلوهای برق صنعتی
• مدارهای برق پشتیبان
• سیستم‌های تأمین برق اضطراری

نکات مهم در انتخاب کلید چنج اور 63 آمپر

انتخاب یک کلید چنج اور 63A صرفاً بر اساس عدد 63 آمپر انجام نمی‌شود. قبل از خرید باید چند پارامتر مهم بررسی شود.

1. جریان مدار

جریان مصرف‌کننده باید با جریان نامی کلید تناسب داشته باشد. ADSF-63 برای مدارهایی با جریان نامی تا محدوده 63 آمپر در نظر گرفته شده است؛ اما شرایط واقعی بار و نوع کاربرد نیز باید بررسی شود.

2. تعداد پل

تعداد پل کلید باید با ساختار شبکه و نحوه انتقال منبع هماهنگ باشد. بنابراین پیش از خرید، تعداد فازها، سیم نول و نحوه جداسازی دو منبع را با نقشه مدار مطابقت دهید.

3. ولتاژ کاری

ولتاژ شبکه و ژنراتور باید با ولتاژ مجاز کلید مطابقت داشته باشد. برای انتخاب دقیق، بررسی اطلاعات درج‌شده روی محصول یا دیتاشیت ضروری است.

4. نوع بار

اگر بار شامل موتور، کمپرسور، پمپ یا سایر مصرف‌کننده‌هایی است که جریان راه‌اندازی بالایی دارند، انتخاب کلید باید با توجه به شرایط واقعی بار و رده کاربردی تجهیز انجام شود.

5. حفاظت مدار

کلید چنج اور جایگزین فیوز یا کلید حفاظتی نیست. حفاظت در برابر اضافه‌بار و اتصال کوتاه باید به‌صورت مناسب در مدار در نظر گرفته شود.

آیا کلید ADSF-63 برق شهر و ژنراتور را همزمان وصل می‌کند؟

خیر، فلسفه استفاده از کلید Changeover، انتخاب منبع تغذیه و جلوگیری از اتصال ناخواسته دو منبع به یکدیگر است. با این حال، ایمنی واقعی مدار به نوع کلید، آرایش کنتاکت‌ها و سیم‌بندی صحیح مطابق دیاگرام سازنده وابسته است.

به همین دلیل هنگام نصب کلید چنج اور برق شهر و ژنراتور، نباید صرفاً بر اساس شماره ترمینال‌ها اقدام به سیم‌کشی کرد و لازم است نقشه اتصال دقیق مدل موردنظر بررسی شود.

خرید کلید چنج اور دستی ANDELI ADSF-63

اگر برای تابلو برق خود به دنبال کلید تغییر وضعیت دستی 63 آمپر برای انتخاب بین برق شهر و ژنراتور هستید، ANDELI ADSF-63 یکی از گزینه‌های قابل بررسی در این رده است.

هنگام خرید، علاوه بر جریان 63 آمپر، تعداد پل، ولتاژ مدار، نوع بار و نحوه سیم‌بندی را با نیاز پروژه مطابقت دهید. در پروژه‌های حساس نیز بهتر است انتخاب نهایی توسط تکنسین یا مهندس برق و بر اساس نقشه تابلو انجام شود.

برای استعلام قیمت و موجودی کلید چنج اور ANDELI ADSF-63 و دریافت مشاوره برای انتخاب کلید مناسب تابلو برق، با ما تماس بگیرید.
