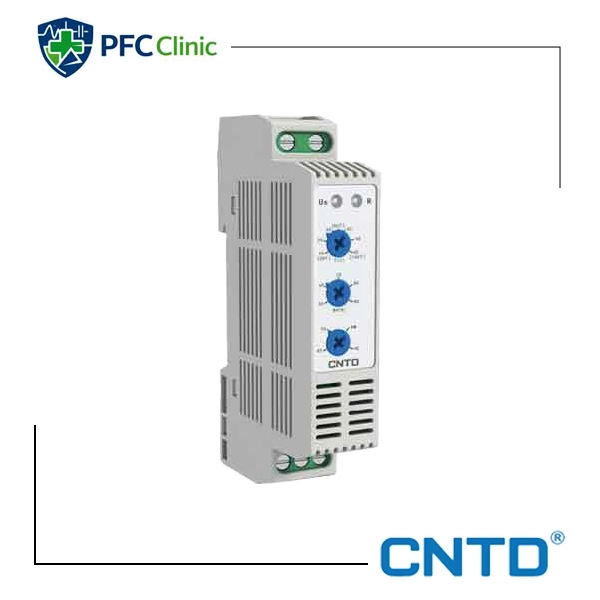

هیگروستات تابلویی cntd کد CDE6-110Z

هیگروستات تابلویی CNTD CDE6-110Z یک رطوبت‌سنج/رطوبت‌ کنترل‌کننده مکانیکی مخصوص تابلو برق است که برای جلوگیری از میعان، خوردگی، اتصالی و آسیب به تجهیزات الکتریکی در محیط‌های مرطوب طراحی شده است. این هیگروستات با نصب ریلی داخل تابلو برق، رطوبت نسبی هوای داخل تابلو را پایش کرده و در صورت عبور از حد تنظیم‌شده، خروجی خود را فعال می‌کند تا هیتر تابلویی، فن یا سیستم تهویه را روشن کند.

کاربرد هیگروستات تابلویی CNTD CDE6-110Z

این مدل برای محیط‌هایی که رطوبت بالا یا نوسان دما وجود دارد بسیار مهم است؛ از جمله:

• کارخانجات و سوله‌های صنعتی
• ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها، سردخانه‌ها
• اتاق‌های ژنراتور، اتاق باتری، پست‌های برق
• گلخانه‌ها و سالن‌های پرورش (که تابلو در مجاورت رطوبت است)
• PLC، ماژول‌های I/O، درایوها (VFD)، HMI و تجهیزات حساس هستند.

نکته فنی: بزرگ‌ترین دشمن تابلو برق در محیط‌های مرطوب، میعان (Condensation) است؛ وقتی دمای داخل تابلو به زیر دمای نقطه شبنم برسد، قطرات آب روی شینه‌ها، بوردها و ترمینال‌ها تشکیل می‌شود. هیگروستات با راه‌اندازی به موقع هیتر تابلویی اجازه نمی‌دهد رطوبت به مرحله میعان برسد.

راهنمای تنظیم هیگروستات CDE6-110Z

برای کاربردهای صنعتی، تنظیم رطوبت معمولاً به صورت زیر انجام می‌شود:

• تابلوهای عمومی صنعتی داخل سالن:تنظیم روی حدود ۶۰–۷۰٪ RH
• تابلو در محیط‌های خیلی مرطوب (گلخانه، تصفیه‌خانه، فضای باز):تنظیم روی حدود ۵۵–۶۵٪ RH برای حساس‌تر بودن.
• تابلوهای خیلی حساس (اتوماسیون دقیق، ابزار دقیق):بسته به شرایط محیط، حتی می‌توان ۵۰–۵۵٪ RH را تنظیم کرد و از هیتر مناسب استفاده نمود.

نکته اجرایی: حتماً بعد از نصب، رفتار تابلو را در چند روز اول زیر نظر بگیرید تا مطمئن شوید:

• هیتر یا فن بیش از حد دائم روشن/خاموش نمی‌شود (در صورت نیاز نقطه تنظیم یا توان هیتر را اصلاح کنید).
• در ساعات سرد شب/صبح، رطوبت از حد خطر عبور نمی‌کند.

مزایای استفاده از هیگروستات CNTD CDE6-110Z در تابلو برق

1. افزایش طول عمر تجهیزات

   • جلوگیری از اکسید شدن ترمینال‌ها، رله‌ها، بردهای PLC، کارت‌های I/O، درایوها و …
   • کاهش خوردگی شینه‌ها، باس‌بارها و اتصالات ارت.

2. کاهش خطا و اتصالی

   • جلوگیری از ایجاد مسیر نشتی جریان روی بدنه عایق به دلیل رطوبت.
   • کاهش احتمال تریپ بی‌مورد کلیدها و رله‌های حفاظتی به علت نشتی‌های ناخواسته.

3. حفاظت در برابر میعان

   • کنترل هوشمند هیتر تابلویی مبتنی بر رطوبت واقعی داخل تابلو نه صرفاً دما.
   • جلوگیری از تشکیل قطرات آب روی تجهیزات در هنگام تغییرات سریع دما (مثلاً صبح زود یا بعد از باران).

4. یکپارچگی با سیستم اتوماسیون

   • با توجه به داشتن کنتاکت خشک، به راحتی می‌توان آن را به:

• ورودی دیجیتال PLC
• رله‌های کنترلی
• سیستم مانیتورینگ و آلارممتصل کرد.

5. نصب و راه‌اندازی ساده

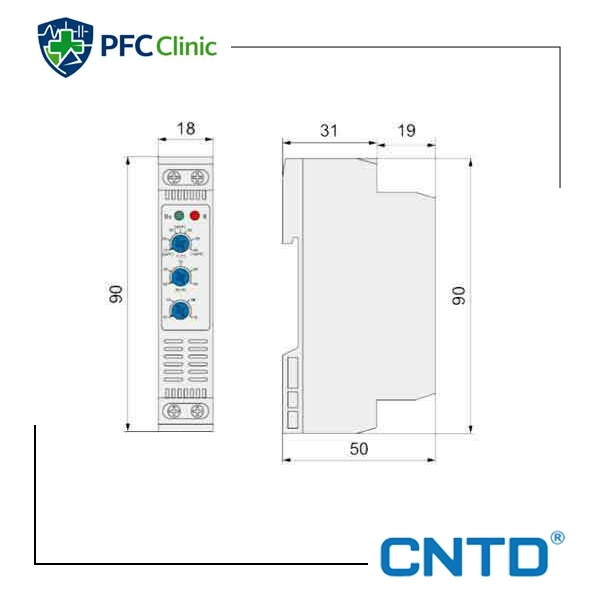

   • نصب روی ریل DIN مثل ترموستات یا رله.
   • فقط چند ترمینال ساده: تغذیه و کنتاکت خروجی.

نحوه عملکرد

هیگروستات‌های تابلویی معمولاً بر پایه یک سنسور رطوبت مکانیکی (پلیمری/فیبری) کار می‌کنند که با تغییر رطوبت نسبی هوا، ابعادش اندکی تغییر می‌کند و این تغییر، مکانیزم بیمتال/میکروسوئیچ داخلی را تحریک می‌کند.

در مدل‌هایی مشابه CNTD CDE6-110Z:

• روی بدنه یک ولوم تنظیم رطوبت (Set point) وجود دارد (مثلاً بازه ۳۰–۹۰٪ RH یا ۴۰–۹۰٪ RH).
• وقتی رطوبت نسبی داخل تابلو از مقدار تنظیم‌شده بیشتر شود:
  • کنتاکت خروجی تغییر وضعیت می‌دهد (مثلاً NO → NC یا برعکس).
  • به این ترتیب، هیتر تابلو یا فن فرمان روشن شدن می‌گیرد.
• وقتی رطوبت دوباره به زیر حد تنظیمی (با یک اختلاف هیسترزیس) برگردد:
  • هیگروستات خروجی را قطع می‌کند.

نوع کنتاکت

با توجه به استاندارد رایج در این سری:

• خروجی معمولاً یک کنتاکت تغییر وضعیت (SPDT – 1CO) است:
  • ترمینال مشترک (COM)
  • کنتاکت نرمالی باز (NO)
  • کنتاکت نرمالی بسته (NC)

این ساختار باعث می‌شود بتوانید هم برای:

• کنترل هیتر (با NO)
• و هم برای سیگنال آلارم یا اتصال به ورودی دیجیتال PLC (با NC)

از آن استفاده کنید.
