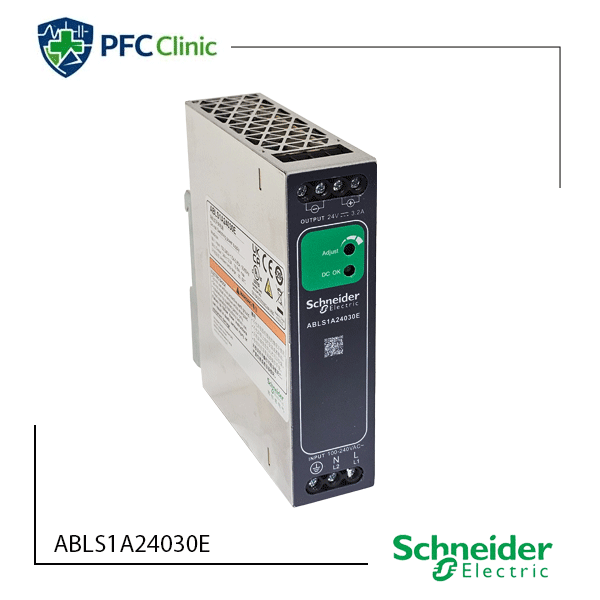

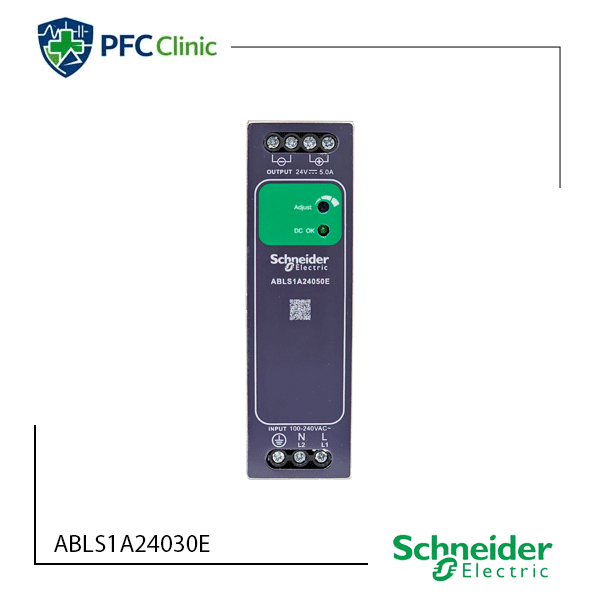

منبع تغذیه سوئیچینگ اشنایدر 24 ولت 3.2 آمپر

Schneider Electric Modicon ABL2 ABLS1A24030E یک منبع تغذیه سوئیچینگ تک‌فاز برای استفاده در تابلوهای برق، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون است که برق ورودی AC را به خروجی پایدار 24V DC تبدیل می‌کند. این مدل با توان نامی حدود 75W و جریان خروجی 3.2A، برای تغذیه تجهیزاتی مانند PLC، سنسورها، ماژول‌های I/O، رله‌ها، تجهیزات کنترلی و سایر مصرف‌کننده‌های 24 ولت DC گزینه‌ای کاربردی است.

طراحی این پاور برای نصب روی ریل DIN انجام شده و به همین دلیل می‌توان آن را به‌سادگی در تابلوهای کنترل و اتوماسیون نصب کرد. همچنین وجود حفاظت در برابر اضافه‌بار و اتصال کوتاه، آن را برای استفاده در مدارهای کنترلی صنعتی مناسب‌تر می‌کند.

مشخصات فنی منبع تغذیه اشنایدر

مهم‌ترین مشخصات این مدل عبارت‌اند از:

• برند: Schneider Electric
• سری: Modicon ABL2 / ABLS
• کد محصول: ABLS1A24030E
• نوع: منبع تغذیه سوئیچینگ صنعتی
• تعداد فاز ورودی: تک‌فاز
• ولتاژ ورودی نامی: 100 تا 240V AC
• بازه ورودی قابل قبول: 90 تا 264V AC
• فرکانس ورودی: 50/60Hz
• ولتاژ خروجی: 24V DC
• جریان خروجی نامی: 3.2A
• توان خروجی نامی: حدود 75 تا 76.8W
• نوع نصب: ریل DIN
• درجه حفاظت: IP20
• نوع خنک‌کاری: همرفت طبیعی
• اتصال: ترمینال پیچی
• بازده: حدود 87%
• ابعاد: حدود 32 × 125 × 102 میلی‌متر
• وزن: حدود 0.396 کیلوگرم
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• نشانگر وضعیت DC-OK

مشخصات فوق بر اساس اطلاعات منتشرشده برای همین مدل گردآوری شده‌اند؛ برای طراحی نهایی پروژه باید دیتاشیت و شرایط کاری واقعی نیز بررسی شود.

منبع تغذیه 3 آمپر اشنایدر چه کاری انجام می‌دهد؟

بخش قابل‌توجهی از تجهیزات کنترلی صنعتی با 24 ولت DC کار می‌کنند، در حالی که برق ورودی تابلو معمولاً 220 یا 230 ولت AC است. منبع تغذیه وظیفه دارد این ولتاژ AC را به یک ولتاژ DC مناسب برای تجهیزات کنترلی تبدیل کند.

به‌عنوان مثال، در یک تابلو اتوماسیون ممکن است برق ورودی از شبکه وارد شده و پس از حفاظت اولیه، به منبع تغذیه داده شود. ABLS1A24030E این ولتاژ را به 24V DC تبدیل می‌کند و خروجی آن برای تغذیه تجهیزات کنترلی مورد استفاده قرار می‌گیرد.

به همین دلیل، این محصول را نباید صرفاً یک «تبدیل‌کننده ولتاژ» در نظر گرفت؛ انتخاب صحیح منبع تغذیه مستقیماً روی پایداری PLC، سنسورها و مدار فرمان تأثیر دارد.

منبع تغذیه Schneider برای چه تجهیزاتی مناسب است؟

توان 75W و خروجی 24V DC / 3.2A باعث می‌شود این مدل برای بسیاری از مدارهای کنترلی و اتوماسیون با بار متوسط مناسب باشد.

از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• تغذیه PLC و تجهیزات جانبی
• سنسورهای صنعتی 24V DC
• ماژول‌های ورودی و خروجی
• رله‌های کنترلی
• تجهیزات ابزار دقیق
• HMI و تجهیزات کنترلی کم‌مصرف
• انکودرها و تجهیزات اندازه‌گیری
• مدارهای فرمان تابلو برق
• تجهیزات اتوماسیون ماشین‌آلات
• سیستم‌های کنترل و مانیتورینگ

در منابع فنی فروش نیز این مدل برای تغذیه PLC، سنسورها، HMI، ماژول‌های I/O، سوئیچ‌ها و انکودرها معرفی شده است.

آیا 3.2 آمپر برای تابلو من کافی است؟

این یکی از مهم‌ترین مواردی است که هنگام انتخاب منبع تغذیه باید بررسی شود.

ABLS1A24030E حداکثر حدود 3.2A جریان خروجی در اختیار مدار قرار می‌دهد. بنابراین مجموع مصرف‌کننده‌های متصل به خروجی 24V DC نباید بدون محاسبه به این مقدار نزدیک شود.

برای مثال اگر مجموع جریان مصرفی تجهیزات شما:

0.5A + 0.8A + 0.3A + 0.7A = 2.3A

باشد، از نظر جریان نامی در محدوده این منبع تغذیه قرار می‌گیرد.

اما در طراحی واقعی فقط مصرف عادی تجهیزات را در نظر نگیرید. جریان راه‌اندازی، تغییرات بار و شرایط محیطی نیز باید بررسی شوند. به همین دلیل بهتر است منبع تغذیه را دقیقاً لب مرز ظرفیت نامی آن انتخاب نکنید.

قاعده عملی: ابتدا مجموع جریان موردنیاز تمام مصرف‌کننده‌های 24V DC را محاسبه کنید و سپس منبع تغذیه‌ای انتخاب کنید که ظرفیت مناسبی بالاتر از بار واقعی داشته باشد.

مزیت ورودی گسترده 100 تا 240 ولت چیست؟

یکی از ویژگی‌های کاربردی ABLS1A24030E، امکان کار با ورودی 100 تا 240V AC است و مشخصات اشنایدر بازه 90 تا 264V AC را نیز برای آن اعلام می‌کند.

این ویژگی باعث می‌شود منبع تغذیه در شبکه‌های مختلف و شرایطی که ولتاژ ورودی تغییر می‌کند، انعطاف بیشتری داشته باشد.

برای پروژه‌هایی که نیاز به یک منبع تغذیه تک‌فاز با ورودی گسترده دارند، این موضوع می‌تواند انتخاب و طراحی تابلو را ساده‌تر کند.

حفاظت‌های ABLS1A24030E

در منبع تغذیه صنعتی، وجود مدارهای حفاظتی اهمیت زیادی دارد؛ زیرا اتصال کوتاه یا افزایش بیش از حد بار می‌تواند باعث اختلال در مدار 24 ولت شود.

ABLS1A24030E دارای حفاظت در برابر اضافه‌بار و اتصال کوتاه است. اشنایدر برای این محصول حالت محدودکننده جریان را نیز برای شرایط اتصال کوتاه اعلام کرده است.

همچنین رفتار حفاظتی این مدل به‌صورت Constant Current Mode گزارش شده و پس از رفع اضافه‌بار، بازیابی به‌صورت خودکار انجام می‌شود.

این ویژگی برای مدارهای کنترلی مفید است؛ زیرا در صورت بروز اضافه‌بار، منبع تغذیه صرفاً بدون هیچ مکانیزم حفاظتی تحت فشار قرار نمی‌گیرد.

نصب منبع تغذیه 3.2 آمپر روی ریل DIN

این مدل برای نصب روی ریل DIN استاندارد 35 میلی‌متری طراحی شده است و همین موضوع نصب آن را در تابلوهای برق بسیار ساده می‌کند.

در هنگام نصب باید چند نکته را رعایت کرد:

• فضای کافی برای گردش هوا اطراف منبع تغذیه در نظر بگیرید.
• از نصب آن در مجاورت منابع حرارتی شدید خودداری کنید.
• سیم‌کشی ورودی AC و خروجی DC را به‌صورت اصولی از یکدیگر تفکیک کنید.
• سطح مقطع سیم‌ها را متناسب با جریان مدار انتخاب کنید.
• ترمینال‌ها را مطابق دستورالعمل سازنده و با گشتاور مناسب محکم کنید.
• قبل از اتصال تجهیزات، ولتاژ خروجی را کنترل کنید.

ابعاد منبع تغذیه سوئیچینگ اشنایدر 24 ولت 3.2 آمپر چقدر است؟

ابعاد این منبع تغذیه حدود 32 × 125 × 102 میلی‌متر است و وزن آن نیز حدود 396 گرم گزارش شده است.

عرض حدود 32 میلی‌متری آن باعث می‌شود فضای نسبتاً کمی از عرض تابلو را اشغال کند؛ موضوعی که در تابلوهای کنترل با تراکم تجهیزات بالا اهمیت دارد.

با این حال، هنگام طراحی چیدمان تابلو نباید فقط عرض دستگاه را در نظر گرفت و فضای لازم برای سیم‌کشی و تهویه نیز باید لحاظ شود.

تفاوت منبع تغذیه سوئیچینگ با ترانس و منبع تغذیه خطی

برای مدارهای صنعتی، انتخاب نوع منبع تغذیه اهمیت زیادی دارد.

منبع تغذیه سوئیچینگ مانند ABLS1A24030E معمولاً نسبت به منابع خطی از نظر حجم و وزن مزیت دارد و امکان ارائه توان مناسب در ابعاد فشرده‌تر را فراهم می‌کند.

در این مدل، راندمان حدود 87 درصد گزارش شده است؛ بنابراین بخشی از توان ورودی به گرما تبدیل می‌شود و مدیریت حرارتی همچنان در طراحی تابلو اهمیت دارد.

چرا ABLS1A24030E برای تابلو برق گزینه مناسبی است؟

اگر پروژه شما به یک خروجی استاندارد 24V DC با جریان حدود 3.2A نیاز دارد، این مدل چند ویژگی کاربردی را هم‌زمان ارائه می‌دهد:

• ورودی تک‌فاز 100 تا 240V AC
• خروجی استاندارد 24V DC
• جریان خروجی 3.2A
• توان حدود 75W
• نصب آسان روی ریل DIN
• ابعاد نسبتاً فشرده
• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• نشانگر وضعیت خروجی
• راندمان حدود 87 درصد
• طراحی مناسب برای تابلوهای کنترل و اتوماسیون

به همین دلیل، ABLS1A24030E بیشتر برای پروژه‌هایی مناسب است که به یک منبع تغذیه ساده، قابل نصب روی DIN Rail و متناسب با بارهای 24 ولت DC با توان متوسط نیاز دارند.

هنگام خرید ABLS1A24030E به چه نکاتی توجه کنیم؟

قبل از خرید، فقط ولتاژ 24V را بررسی نکنید. چند پارامتر اصلی باید با نیاز پروژه مطابقت داشته باشد:

1. جریان مصرفی تجهیزات

مجموع جریان PLC، سنسورها، رله‌ها، HMI و سایر مصرف‌کننده‌های 24V را محاسبه کنید.

2. توان موردنیاز

اگر مجموع توان مصرف‌کننده‌ها از ظرفیت منبع تغذیه بیشتر باشد، این مدل انتخاب مناسبی نخواهد بود و باید سراغ مدل با توان بالاتر بروید.

3. شرایط محیطی

دمای محیط و نحوه نصب در تابلو روی عملکرد و عمر منبع تغذیه تأثیر دارد.

4. فضای تابلو

ابعاد و فضای لازم برای سیم‌کشی را قبل از انتخاب در نظر بگیرید.

5. نوع کاربرد

برای مدارهای PLC و کنترل، علاوه بر توان خروجی، کیفیت و پایداری تغذیه 24V اهمیت زیادی دارد.

منبع تغذیه اشنایدر برای چه کسانی انتخاب مناسبی نیست؟

این مدل با وجود کاربرد گسترده، برای تمام پروژه‌ها مناسب نیست. اگر بار 24V DC شما به جریان بسیار بیشتری از 3.2A نیاز دارد، باید مدل قدرتمندتری انتخاب شود. در خانواده ABLS نیز مدل‌هایی با جریان و توان بالاتر وجود دارند؛ برای مثال در کاتالوگ این خانواده مدل‌های 5A، 10A و 20A نیز معرفی شده‌اند.

همچنین اگر پروژه به قابلیت‌هایی مانند افزونگی (Redundancy)، ارتباطات پیشرفته، مانیتورینگ گسترده یا ویژگی‌های تخصصی یک منبع تغذیه رده بالاتر نیاز داشته باشد، باید محصول متناسب با همان نیاز انتخاب شود.

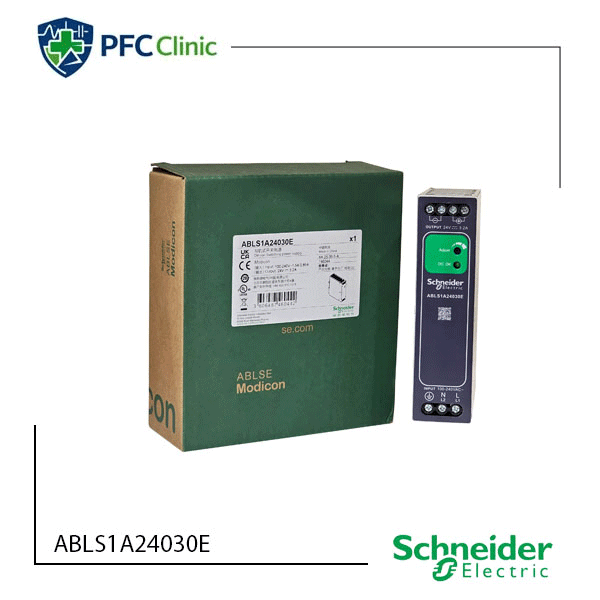

خرید منبع تغذیه اشنایدر ABLS1A24030E

در زمان خرید منبع تغذیه Schneider ABLS1A24030E بهتر است کد کامل محصول را بررسی کنید تا مدل اشتباه با مشخصات متفاوت خریداری نشود.

این محصول با کد ABLS1A24030E یک منبع تغذیه تک‌فاز با خروجی 24V DC / 3.2A و توان حدود 75W است و برای نصب روی ریل DIN طراحی شده است.

برای انتخاب دقیق‌تر، مهم‌ترین اطلاعاتی که باید قبل از خرید مشخص باشند عبارت‌اند از:

• ولتاژ ورودی تابلو
• مجموع جریان مصرف‌کننده‌های 24V DC
• توان موردنیاز
• شرایط دمایی محیط
• فضای موجود در تابلو
• نوع و تعداد تجهیزات متصل به خروجی
