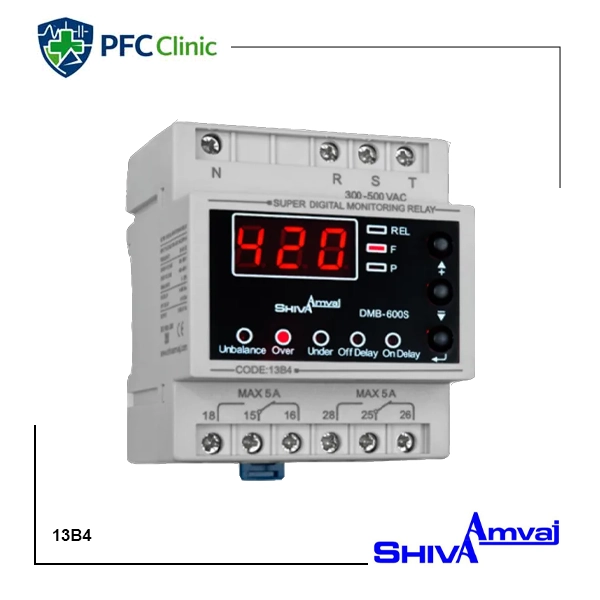

سوپر کنترل فاز دیجیتال شیوا 13B4

سوپر کنترل فاز دیجیتال شیوا امواج کد 13B4 یک حفاظت‌کننده سه فاز میکروپروسسوری است که با بهره‌گیری از تکنولوژی روز و کنترل دیجیتال، برای پایش دقیق مشکلات شبکه برق طراحی شده است. این دستگاه به‌صورت لحظه‌ای وضعیت ولتاژ و خطاهای شبکه را بررسی می‌کند و در صورت بروز اختلالاتی مانند افزایش ولتاژ، کاهش ولتاژ، عدم تقارن فازها، جابجایی فازها یا قطع فاز، از طریق خروجی رله فرمان قطع صادر می‌کند.

مزیت مهم این مدل نسبت به کنترل فازهای معمولی، نمایش دیجیتال ولتاژ شبکه و نمایش خطاها و پیام‌های تنظیمی است؛ بنابراین هم برای تابلو برق صنعتی و هم برای مراکزی که نیاز به عیب‌یابی سریع و تنظیم دقیق دارند، گزینه‌ای بسیار کاربردی محسوب می‌شود.

سوپر کنترل فاز دیجیتال چیست و چه کاری انجام می‌دهد؟

سوپر کنترل فاز دیجیتال نسل پیشرفته‌تری از رله‌های کنترل فاز است که به‌جای مدارهای ساده آنالوگ، از سیستم میکروپروسسوری استفاده می‌کند. این موضوع باعث می‌شود تشخیص خطاها دقیق‌تر، تنظیم پارامترها راحت‌تر و نمایش وضعیت شبکه کامل‌تر باشد.

این دستگاه به طور ویژه برای محافظت از موارد زیر استفاده می‌شود:

الکتروموتورهای سه فاز (پمپ، فن، کمپرسور، گیربکس‌موتور)
تابلوهای برق صنعتی و ساختمانی
تجهیزات حساس به نوسان برق در کارخانه‌ها، کارگاه‌ها، مراکز تجاری و اداری
سیستم‌هایی که قطع فاز یا جابجایی فاز می‌تواند خسارت جدی ایجاد کند

مشخصات فنی سوپر کنترل فاز دیجیتال شیوا امواج 13B4

• برند: شیوا امواج
• نوع محصول: سوپر کنترل فاز دیجیتال / حفاظت‌کننده سه فاز
• کد: 13B4
• وزن: 200 گرم
• ابعاد: 72 × 86 × 60 میلی‌متر
• درجه حفاظت: IP30

تغذیه و ورودی‌ها

• ولتاژ تغذیه: 300 تا 500 ولت AC / فازهای R,S,T به همراه N / فرکانس 50–60Hz
• ولتاژ ورودی: 300 تا 500 ولت AC / سه فاز / 50–60Hz
• زمان‌ها (قابل تنظیم/تعریف)
• زمان وصل (On Delay): 0 تا 600 ثانیه
• زمان بحران: 0 تا 10 ثانیه
  تأخیر قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه
• آستانه‌های قطع حفاظتی
• افزایش ولتاژ: 400 تا 480 ولت
• کاهش ولتاژ: 310 تا 380 ولت
• عدم تقارن فازها: 5 تا 25 درصد

شرایط کاری

• دمای کاری: حدود 20- تا 65+ درجه سانتی‌گراد
• رطوبت کاری: حدود 60% (طبق اطلاعات شما)

خروجی

• خروجی: 2 عدد رله 5 آمپر

ویژگی‌های سوپر کنترل فاز دیجیتال شیوا 13B4

این مدل به دلیل دیجیتال بودن و داشتن نمایشگر/نشانگرهای کامل، برای تابلوهایی که نیاز به کنترل دقیق‌تر دارند بسیار مناسب است.

1) نمایش ولتاژ شبکه و وضعیت خطا
یکی از مهم‌ترین نقاط قوت سوپر کنترل فاز دیجیتال شیوا، قابلیت نمایش ولتاژ شبکه، خطاها و پیام‌های تنظیمی است. این موضوع باعث می‌شود تکنسین برق در زمان عیب‌یابی، سریع‌تر تصمیم بگیرد و زمان توقف سیستم کاهش پیدا کند.

2) حفاظت کامل از شبکه سه فاز
این دستگاه از تجهیزات در برابر موارد زیر محافظت می‌کند:

افزایش ولتاژ
کاهش ولتاژ
عدم توالی (جابجایی) فازها
عدم تقارن فازها
قطع هر کدام از فازها

3) نشانگرهای متعدد برای اعلام دقیق وضعیت (8 نشانگر)

وجود 8 نشانگر کمک می‌کند نوع خطا دقیقاً مشخص شود و در نتیجه تعمیر و رفع اشکال سریع‌تر انجام شود. موارد اعلامی طبق اطلاعات شما:

REL: وصل رله
F: قطع فاز
P: جابجایی فاز
On Delay / Off Delay: تأخیر وصل و تأخیر قطع
Unbalance: عدم تقارن فازها

چشمک‌زن شدن همه نشانگرها: جابجایی فاز و نول (خطای سیم‌بندی/وضعیت خطرناک)

4) تنظیمات حفاظتی با کلیدها (دیجیتال)

تنظیم پارامترهای حفاظتی از طریق کلیدهای روی دستگاه انجام می‌شود؛ این روش معمولاً از پیچ‌های تنظیم آنالوگ دقیق‌تر است و برای تکرارپذیری تنظیمات در پروژه‌های مختلف مزیت دارد.

5) اعلام خطای جابجایی فاز و نول

در تابلوهایی که خطای سیم‌کشی (فاز/نول) می‌تواند خطر ایجاد کند، قابلیت تشخیص و نمایش خطای جابجایی فاز و نول یک ویژگی بسیار کاربردی و ایمنی‌محور است.

مزایای استفاده از سوپر کنترل فاز دیجیتال شیوا

استفاده از کنترل فاز دیجیتال 13B4 می‌تواند عملاً هزینه‌های پنهان شما را کاهش دهد؛ مخصوصاً در پروژه‌هایی که قطع ناگهانی یا سوختن موتور خسارت‌زا است.

کاهش ریسک سوختن الکتروموتور سه فاز به دلیل قطع فاز یا جابجایی فاز
جلوگیری از خرابی تجهیزات به علت افت/افزایش ولتاژ
افزایش عمر کنتاکتور، موتور و تجهیزات قدرت
کاهش زمان عیب‌یابی با نمایش ولتاژ و نمایش خطا
مناسب برای تابلوهایی که نیاز به تنظیمات دقیق و قابل تکرار دارند

راهنمای انتخاب کنترل فاز شیوا امواج

اگر بین کنترل فازهای معمولی، سوپر کنترل فاز و مدل دیجیتال مردد هستید:

اگر فقط حفاظت پایه می‌خواهید: کنترل فاز معمولی کافی است.
اگر تنظیمات بیشتر و نمایش خطای تفکیکی می‌خواهید: سوپر کنترل فاز گزینه بهتر است.
اگر عیب‌یابی سریع، نمایش ولتاژ و تنظیم دیجیتال برایتان مهم است: سوپر کنترل فاز دیجیتال 13B4 انتخاب حرفه‌ای‌تر است.

قیمت سوپر کنترل فاز دیجیتال شیوا 13B4

قیمت سوپر کنترل فاز دیجیتال شیوا به دلیل نوسانات بازار تجهیزات برق صنعتی و موجودی کالا ممکن است متغیر باشد. برای دریافت قیمت رله کنترل فاز بروز، موجودی و مشاوره انتخاب، پیشنهاد می‌شود از طریق فروشگاه pfc clinic اقدام کنید.

راه‌های ارتباط با pfc clinic :

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت پی اف سی کلینیک

خرید سوپر کنترل فاز دیجیتال شیوا از فروشگاه pfc clinic

برای خرید تجهیزات حفاظتی مثل کنترل فاز، مهم است که کالا اصل باشد و پشتیبانی فنی داشته باشید. با خرید از فروشگاه PFC Clinic می‌توانید با اطمینان بیشتر اقدام کنید، مخصوصاً اگر نیاز به راهنمایی برای انتخاب صحیح بر اساس نوع بار، رنج ولتاژ و تنظیم زمان‌ها دارید.

پیشنهاد قبل از خرید: اگر قرار است دستگاه را برای موتورهای سنگین با استارت‌های متوالی استفاده کنید، تنظیمات On Delay و «تأخیر قطع در استارت» را متناسب با شرایط واقعی تابلو انجام دهید.
