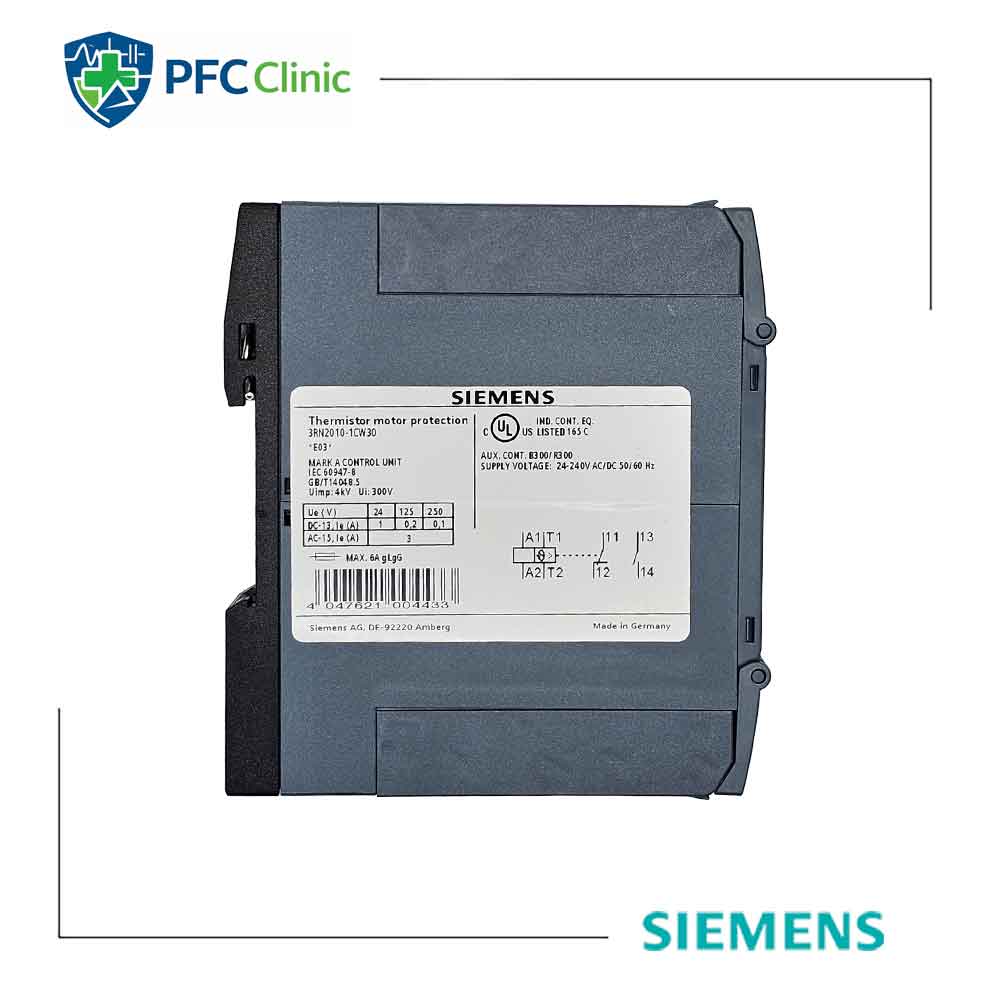

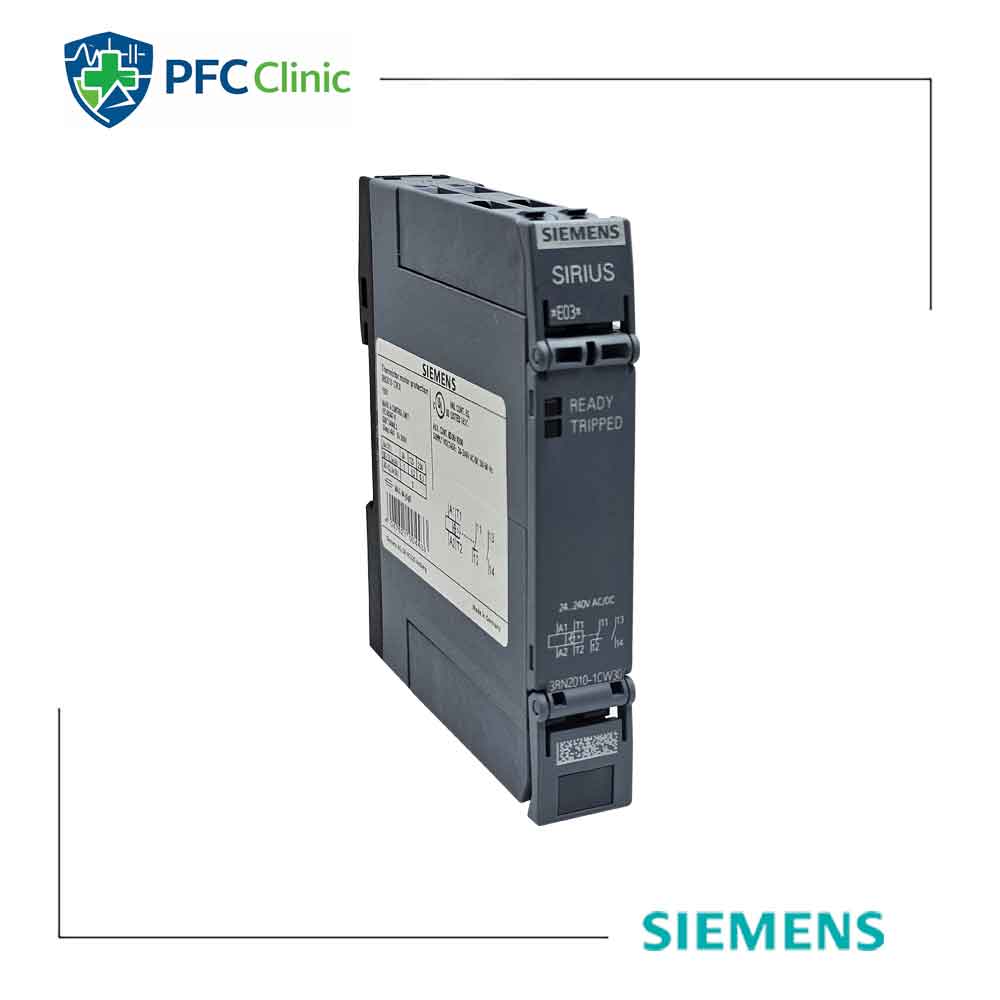

🔷 رله ترمیستور زیمنس 3RN2010‑1CW30

رله ترمیستور زیمنس مدل 3RN2010‑1CW30 یک تجهیز حفاظتی دقیق برای کنترل دمای موتورهای الکتریکی است که با استفاده از سنسورهای PTC، از داغ شدن بیش از حد سیم‌پیچ موتور جلوگیری می‌کند. این رله در صورت افزایش غیرمجاز دما، مدار فرمان را قطع کرده و مانع آسیب دیدن موتور می‌شود. پشتیبانی از ولتاژ تغذیه 24 تا 240 ولت AC/DC، نصب آسان روی ریل DIN و کیفیت ساخت بالای زیمنس، این محصول را به گزینه‌ای مطمئن برای تابلوهای برق صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.

 رله ترمیستور زیمنس ۳RN2010‑۱CW30

رله ترمیستور زیمنس مدل ۳RN2010‑۱CW30 یکی از تجهیزات حفاظتی دقیق و قابل‌اعتماد در سیستم‌های برق صنعتی است که برای محافظت موتورهای الکتریکی در برابر اضافه‌دما طراحی شده است. این رله با استفاده از سنسورهای PTC، افزایش غیرمجاز دمای موتور را تشخیص داده و قبل از بروز آسیب جدی، مدار فرمان را قطع می‌کند.

این محصول از سری SIRIUS 3RN2 زیمنس بوده و به دلیل کیفیت ساخت بالا، دقت عملکرد و سازگاری با طیف وسیعی از ولتاژها، گزینه‌ای ایده‌آل برای تابلوهای برق صنعتی محسوب می‌شود.

⚙️ مشخصات فنی رله ترمیستور Siemens 3RN2010‑۱CW30

• کد فنی: ۳RN2010‑۱CW30
• برند: Siemens (زیمنس)
• سری: SIRIUS 3RN2
• نوع حفاظت: حفاظت حرارتی موتور با ترمیستور PTC
• ولتاژ تغذیه: ۲۴ تا ۲۴۰ ولت AC/DC
• فرکانس کاری: ۵۰/۶۰ هرتز
• تعداد ورودی PTC: 1 مدار (قابل اتصال چند سنسور سری)
• کنتاکت خروجی: ۱NO + 1NC
• نحوه نصب: نصب روی ریل DIN
• نمایش وضعیت: LED برای وضعیت عملکرد و خطا
• ریست: دستی یا اتوماتیک (بسته به تنظیمات)

🔷 نحوه عملکرد رله ترمیستور زیمنس ۳RN2010‑۱CW30

رله ترمیستور Siemens 3RN2010‑۱CW30 برای حفاظت حرارتی موتورهای الکتریکی طراحی شده و با استفاده از سنسورهای PTC، دمای سیم‌پیچ موتور را به‌صورت غیرمستقیم کنترل می‌کند.

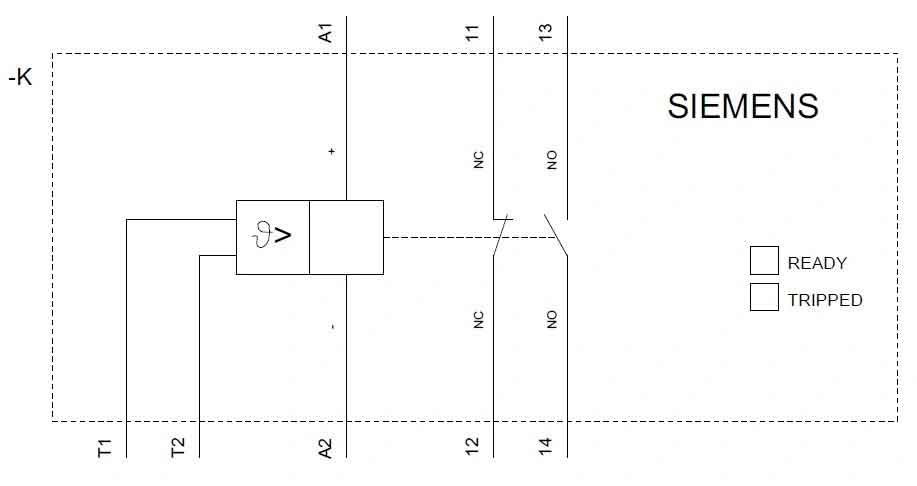

۱: اتصال سنسور PTC به موتور

• داخل سیم‌پیچ موتور، یک یا چند ترمیستور PTC نصب می‌شود
• این سنسورها به‌صورت سری به ترمینال ورودی رله ۳RN2010‑۱CW30 متصل می‌گردند
• در دمای عادی موتور، مقاومت PTC پایین و پایدار است

۲: وضعیت عادی (Normal Operation)

• ولتاژ تغذیه (۲۴ تا ۲۴۰ ولت AC/DC) به رله اعمال می‌شود
• رله مقاومت PTC را به‌صورت دائم مانیتور می‌کند
• در حالت عادی:
  • کنتاکت NO بسته
  • کنتاکت NC باز
• موتور بدون محدودیت به کار خود ادامه می‌دهد
• LED سبز نشان‌دهنده وضعیت نرمال است

۳: افزایش دمای موتور (Overtemperature)

• با افزایش دمای سیم‌پیچ موتور (معمولاً حدود ۱۳۰°C تا ۱۶۰°C بسته به نوع PTC):
  • مقاومت ترمیستور PTC به‌طور ناگهانی افزایش می‌یابد
• رله این افزایش مقاومت را تشخیص می‌دهد

📌 نکته مهم:

رله ۳RN2010‑۱CW30 جریان موتور را اندازه‌گیری نمی‌کند، بلکه دمای واقعی موتور را کنترل می‌کند؛ این مزیت بزرگی نسبت به بیمتال است.

۴: عملکرد حفاظتی رله (Trip)

پس از تشخیص اضافه‌دما:

• کنتاکت NO باز می‌شود
• کنتاکت NC بسته می‌شود
• مدار فرمان (کنتاکتور موتور) قطع می‌شود
• موتور فوراً از مدار خارج می‌گردد
• LED قرمز یا زرد وضعیت خطا را نمایش می‌دهد

✅ این عملکرد از:

• سوختن سیم‌پیچ
• کاهش عمر موتور
• آسیب‌های مکانیکی و الکتریکی

جلوگیری می‌کند

۵: وضعیت خطا و خنک شدن موتور

• حتی پس از کاهش دمای موتور:
  • رله تا زمان ریست شدن در حالت خطا باقی می‌ماند
• این موضوع باعث می‌شود موتور خودکار و ناخواسته دوباره راه‌اندازی نشود

۶: ریست رله (Reset)

بسته به تنظیمات:

🔹 ریست دستی

• اپراتور پس از بررسی علت خطا، دکمه ریست را فعال می‌کند
• ایمن‌ترین حالت برای کاربردهای صنعتی

🔹 ریست اتوماتیک

• پس از خنک شدن موتور، رله به‌طور خودکار به حالت عادی بازمی‌گردد
• مناسب سیستم‌های بدون اپراتور دائم

 جمع‌بندی عملکرد

مزیت عملکرد رله ۳RN2010‑۱CW30 نسبت به بیمتال

• تشخیص دمای واقعی سیم‌پیچ
• مستقل از جریان موتور
• مناسب موتورهای اینورتر‌دار
• عملکرد دقیق در اضافه‌بار، قفل روتور و تهویه نامناسب

 کاربردهای رله ترمیستور ۳RN2010‑۱CW30

این رله به‌طور گسترده در صنایع مختلف استفاده می‌شود، از جمله:

• حفاظت موتورهای الکتریکی صنعتی
• پمپ‌ها و الکتروموتورها
• فن‌ها و سیستم‌های تهویه
• کمپرسورها
• ماشین‌آلات خطوط تولید
• تابلوهای برق و تابلو کنترل موتور (MCC)

 مزایای رله ترمیستور زیمنس ۳RN2010‑۱CW30

• ✅ محافظت دقیق موتور در برابر افزایش دما
• ✅ افزایش طول عمر موتور و کاهش هزینه تعمیرات
• ✅ سازگاری با انواع سنسور PTC
• ✅ بازه وسیع ولتاژ تغذیه AC/DC
• ✅ کیفیت ساخت بالا و استاندارد صنعتی زیمنس
• ✅ نصب آسان روی ریل استاندارد تابلو برق

 چرا رله ترمیستور زیمنس انتخاب مناسبی است؟

زیمنس به‌عنوان یکی از معتبرترین برندهای جهانی در حوزه اتوماسیون صنعتی، رله‌های ترمیستور خود را با دقت بالا، طول عمر زیاد و ایمنی عملیاتی عالی طراحی می‌کند. مدل ۳RN2010‑۱CW30 انتخابی مطمئن برای مهندسان برق و سازندگان تابلوهای صنعتی است که به حفاظت مطمئن موتور اهمیت می‌دهند.

 خرید رله ترمیستور Siemens 3RN2010‑۱CW30

برای خرید رله ترمیستور زیمنس ۳RN2010‑۱CW30، استعلام قیمت و دریافت مشاوره فنی، می‌توانید از طریق فروشگاه اقدام کنید. این محصول با ضمانت اصالت کالا و مناسب پروژه‌های صنعتی عرضه می‌شود.
