در تابلوهای اصلاح ضریب توان (PFC)، مقاومت‌های داخلی خازن برای تخلیه ولتاژ به ۶۰ تا ۱۸۰ ثانیه زمان نیاز دارند. در خطوط تولید دارای بارهای پالسی یا ضربه‌ای (نظیر دستگاه‌های پرس، خطوط جوش مقاومتی، کوره‌های القایی و بالابرها)، رگولاتور توان راکتیو نمی‌تواند منتظر تخلیه طبیعی خازن بماند و پله خازنی بلااستفاده قفل می‌شود. این تاخیر، ضریب توان سیستم را کاهش داده و منجر به صدور قبوض سنگین جریمه راکتیو می‌شود.

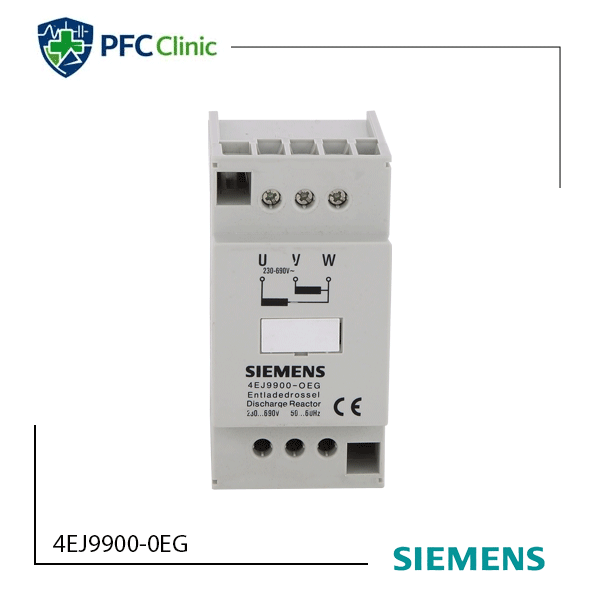

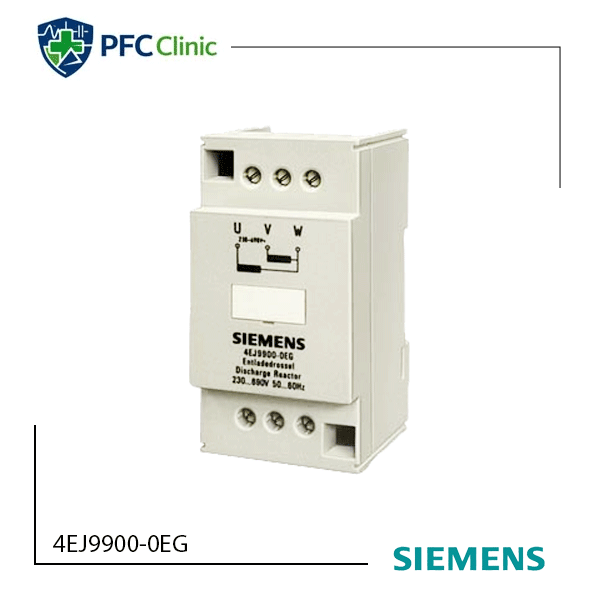

راکتور تخلیه سریع زیمنس با کد فنی 4EJ9900-0EG (Siemens Quick-Discharge Reactor) با اتصال موازی مستقیم به پله‌های خازنی، زمان تخلیه بار الکتریکی باقیمانده را از چند دقیقه به کمتر از ۵ ثانیه (کاهش ولتاژ به زیر ۵۰ ولت) می‌رساند. این تجهیز امکان سوئیچینگ فوق‌سریع، مکرر و کاملاً ایمن پله‌ها را برای رگولاتورهای هوشمند فراهم می‌سازد.
چرا اتصال مجدد خازن دشارژ نشده خطرناک است؟
اگر یک پله خازنی حامل بار باقیمانده مجدداً توسط کنتاکتور یا تریستور به شبکه متصل شود، در بدترین سناریو ولتاژ باقیمانده خازن با پیک موج سینوسی شبکه ۱۸۰ درجه اختلاف فاز خواهد داشت. در این حالت پدیده‌های زیر رخ می‌دهد:
۱. شوک ولتاژی دو برابری () و انفجار خازن
با اعمال اختلاف پتانسیلی تا دو برابر پیک ولتاژ نامی، تنش دی‌الکتریک شدید به فیلم متالایز خازن وارد شده که موجب فعال شدن فیوز اضافه فشار داخلی (Overpressure Disconnector)، بادکردگی بدنه یا حتی ترکیدن خازن می‌گردد.
۲. جریان هجومی نوک‌تیز و جوش خوردن پلاتین‌های کنتاکتور
اتصال خازن باردار جریانی هجومی (Inrush Current) با دامنه‌ای ده‌ها برابر جریان نامی پدید می‌آورد. این جریان شدید مقاومت‌های پیش‌شارژ کنتاکتور خازنی را سوزانده و سبب ذوب شدن و چسبیدن (Weld شدن) پلاتین‌های اصلی کنتاکتور می‌شود. راکتور دشارژ 4EJ9900-0EG با صفر کردن بار پله پیش از فرمان وصل، جریان هجومی را کاملاً خنثی می‌کند.
تحلیل رفتار سلفی در فرکانس ۵۰ هرتز در مقایسه با ولتاژ DC
برخلاف مقاومت های تخلیه که به صورت پیوسته برق مصرف کرده و حرارت بالایی داخل تابلو تولید می‌کنند، چوک تخلیه سریع زیمنس بر اساس فیزیک راکتانس القایی عمل می کند:
- حالت اتصال به شبکه (فرکانس ۵۰ یا ۶۰ هرتز):امپدانس القایی راکتور طبق رابطه XL=2πfL به مقدار بالایی می‌رسد. در نتیجه، جریان عبوری از راکتور زیمنس در حداکثر ولتاژ ۶۹۰ ولت تنها ۰.۰۲ آمپر است؛ اتلاف توان اکتیو () و تولید گرمای آن نزدیک به صفر است.
- حالت قطع از شبکه (ولتاژ DC ذخیره‌شده):به محض قطع مدار، فرکانس صفر (f=0) شده و راکتانس سلفی از بین می‌رود. سیم پیچ مسی راکتور مانند یک مسیر تخلیه اهم پایین رفتار کرده و تمام بار الکترواستاتیک خازن را در کسری از ثانیه تخلیه و میرا می‌کند.
مشخصات فنی و ابعادی راکتور دشارژ زیمنس مدل 4EJ9900-0EG
| مشخصه فنی | مقدار / وضعیت |
|---|---|
| کد سفارش (MLFB) | 4EJ9900-0EG |
| برند و کشور مبدا | زیمنس (Siemens) – آلمان |
| نوع تجهیز | راکتور دشارژ سریع سه‌فاز |
| ولتاژ نامی (Un) | 690V AC |
| فرکانس کاری | 50/60 Hz |
| جریان کاری (IAC) | 0.02 A |
| زمان دشارژ | کمتر از 5 ثانیه (به زیر 50V) |
| کلاس عایق | Class B (IEC 60085) |
| دمای محیط | تا 40 درجه سانتی‌گراد |
| درجه حفاظت | IP00 (نصب داخل فیلد تابلویی) |
| نوع ترمینال | پیچی صنعتی |
| ابعاد (ارتفاع×عرض×عمق) | 90 × 45 × 60 mm |
| وزن خالص | حدود 0.49 kg |
نقشه و الزامات حیاتی نصب راکتور تخلیه زیمنس در تابلو برق
۱. محل قرارگیری در مدار (همیشه در سمت بار تجهیز قطع و وصل)
راکتور تخلیه باید حتماً بعد از کنتاکتور خازنی یا ماژول تریستور نصب شود تا با قطع تجهیز، راکتور همراه با خازن از شبکه جدا شود. نصب راکتور قبل از کنتاکتور موجب اتصال دائم آن به برق شبکه شده و عملاً در زمان قطع پله هیچ کمکی به تخلیه خازن نخواهد کرد.
۲. اتصال موازی به ترمینال‌های خازن (یا بعد از فیلتر هارمونیک)
سه رشته کابل فاز راکتور به‌صورت موازی به ترمینال‌های ورودی خازن (U, V, W) پیچ می‌شوند. در تابلوهایی که راکتور فیلتر هارمونیک (Detuned Reactor) دارند، راکتور تخلیه باید مستقیماً به خروجی فیلتر و دو سر ترمینال‌های خازن متصل گردد.
۳. سایز سیم‌کشی و استقامت مکانیکی
اگرچه جریان کاری دائم مدار کمتر از ۰.۰۲ آمپر است، اما به منظور تحمل ضربه‌های گذرا و حفظ استحکام مکانیکی سیم‌کشی تابلو، حداقل سطح مقطع سیم افشان مسی با عایق ۱ کیلوولت، ۱.۵ الی ۲.۵ میلی‌متر مربع پیشنهاد می‌شود.
راکتور تخلیه زیمنس در برابر مقاومت های تخلیه سنتی<
در چه پروژه هایی استفاده از راکتور دشارژ 4EJ9900-0EG الزامی است؟
- سیستم‌های سوئیچینگ تریستوری (Dynamic PFC / TSC):کلیدهای نیمه‌هادی تریستوری در لحظه گذر ولتاژ از صفر (Zero Crossing) سوئیچ می‌کنند؛ وجود هرگونه بار الکتریکی کنترل‌نشده در خازن بلافاصله منجر به سوختن دیسک‌های گران‌قیمت تریستور خواهد شد.
- صنایع دارای بارهای متغیر با نوسان شدید توان راکتیو:خطوط پرس‌کاری سنگین، جرثقیل‌های سقفی صنعتی، ماشین‌های جوش نقطه‌ای و کوره‌های القایی که پله‌های خازنی باید به طور مکرر و با فواصل زمانی چند ثانیه‌ای وارد و خارج شوند.
- ارتقای راندمان و ایمنی اپراتور در تابلوهای استاندارد:جهت کاهش ریسک برق‌گرفتگی تکنسین‌های نت در هنگام باز کردن درب تابلو برای بازرسی، کالیبراسیون یا تعویض فیوزها.
راهنمای خرید و استعلام قیمت راکتور تخلیه زیمنس از ایستا تجهیز
- تضمین اصالت آلمان: کلیه پارت‌نامبرهای زیمنس با اصالت کالا و سرتیفیکیت معتبر ارائه می‌شوند.
- فروش تابلوسازی و فاکتور رسمی: ارائه تخفیف ویژه همکار، پروژه‌ای و تیراژ به همراه فاکتور رسمی معتبر.
- امکان خرید حضوری و آنلاین: امکان تحویل فوری در فروشگاه ایستا تجهیز (تهران، خیابان لاله‌زار) و ارسال سریع روزانه با باربری، تیپاکس و ترمینال به سراسر کشور.
