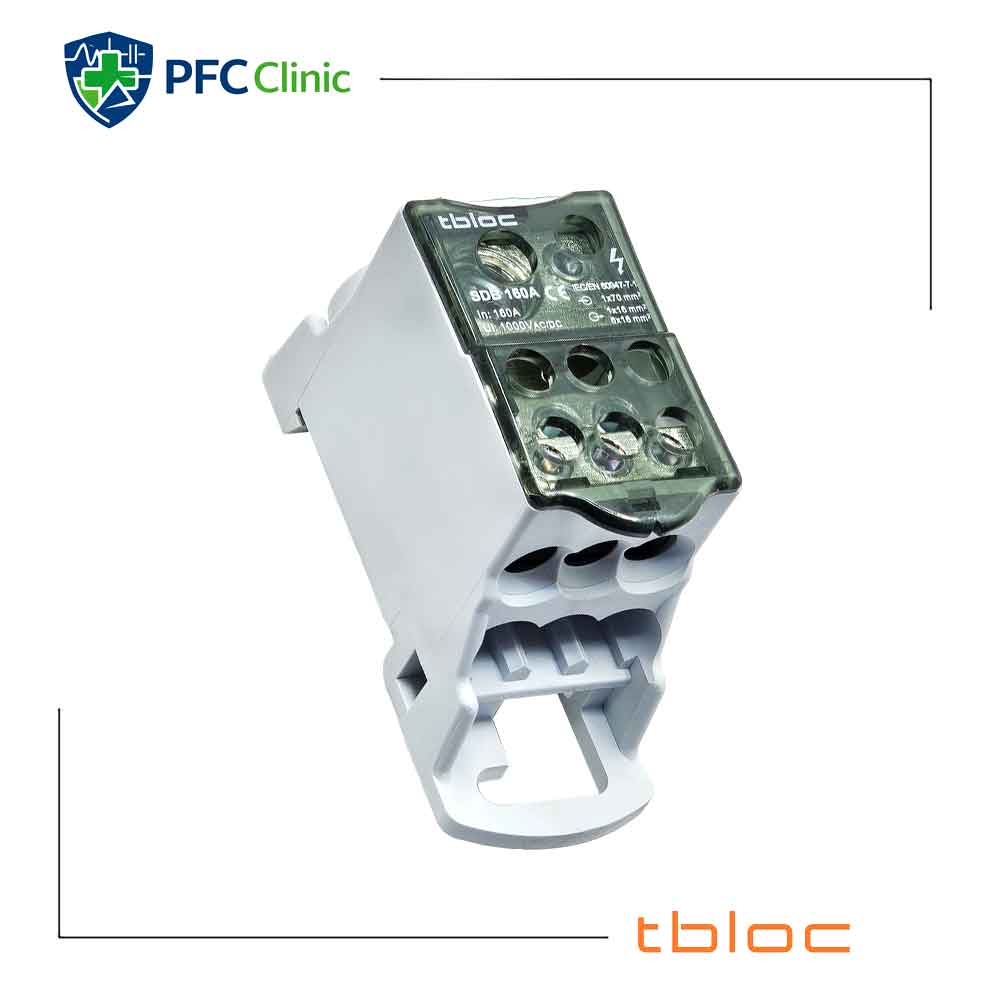

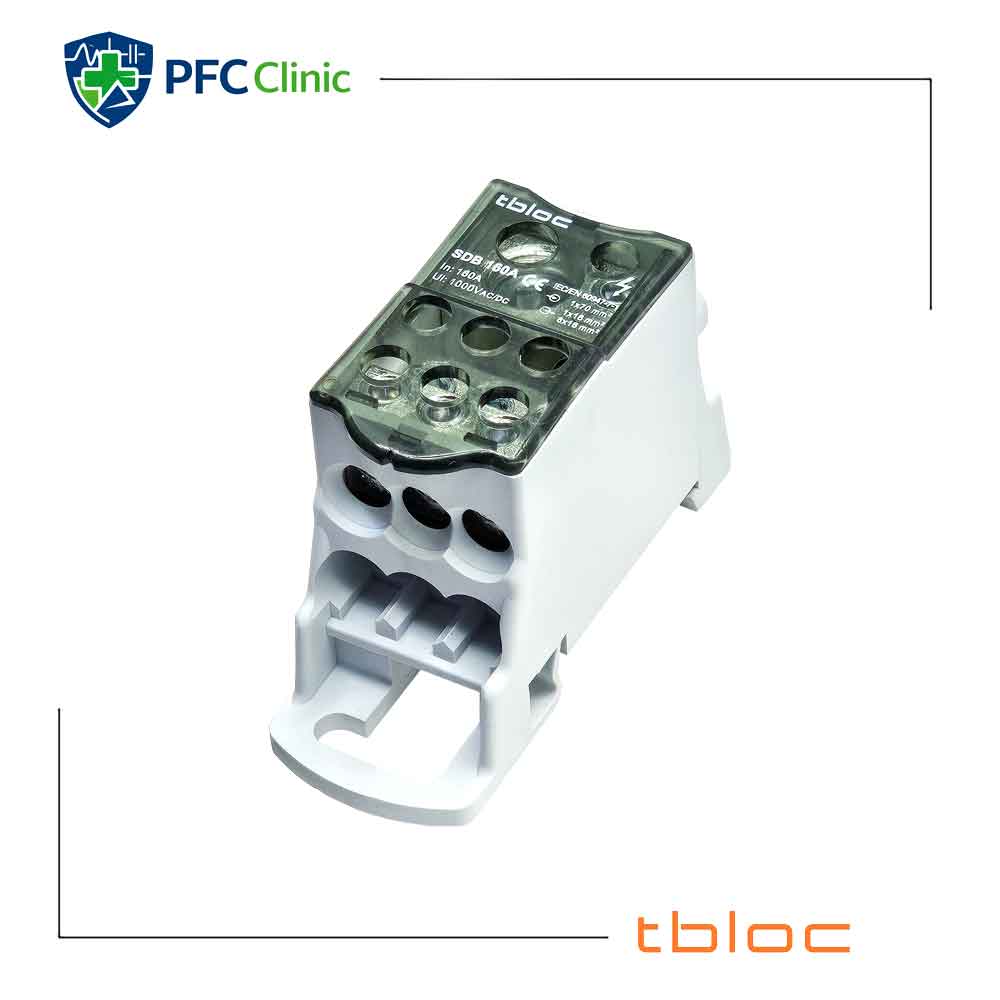

ترمینال توزیع TBLOC مدل SDB‑160A

ترمینال توزیع SDB‑160A TBLOC یک ترمینال قدرت صنعتی با جریان نامی 160 آمپر است که برای توزیع ایمن و منظم برق در تابلوهای فشار ضعیف و PFC طراحی شده است. این ترمینال با قابلیت نصب روی ریل DIN، بدنه عایق مقاوم و کیفیت ساخت بالا، انتخابی مطمئن برای تابلوهای صنعتی و ساختمانی محسوب می‌شود.

ترمینال توزیع TBLOC مدل SDB‑160A

Distribution Terminal Block SDB‑160A

ترمینال توزیع SDB‑160A از برند TBLOC یک ترمینال قدرت با کیفیت صنعتی است که برای توزیع ایمن و مطمئن جریان‌های بالا در تابلوهای برق فشار ضعیف طراحی شده است. این مدل با قابلیت نصب روی ریل TH35، بدنه مقاوم و ظرفیت بالای جریان، انتخابی ایده‌آل برای تابلوهای صنعتی، PFC، MCC و تابلوهای توزیع اصلی و فرعی می‌باشد.

معرفی ترمینال توزیع SDB‑160A TBLOC

ترمینال SDB‑160A یک ترمینال توزیع چندخروجی است که امکان دریافت یک ورودی اصلی با سطح مقطع بالا و توزیع آن به چند خروجی با سطح مقطع متفاوت را فراهم می‌کند. این ویژگی باعث نظم بهتر تابلو، افزایش ایمنی و کاهش خطاهای سیم‌کشی می‌شود.

طراحی مهندسی‌شده، پیچ‌های قدرتمند، و استفاده از متریال عایقی با کیفیت بالا، این ترمینال را برای کار در شرایط صنعتی سنگین مناسب کرده است.

کاربردهای ترمینال توزیع SDB‑160A

• تابلوهای توزیع برق فشار ضعیف
• تابلوهای اصلاح ضریب توان (PFC)
• تابلوهای MCC
• صنایع نفت، گاز، پتروشیمی و فولاد
• نیروگاه‌ها و پست‌های برق
• ماشین‌آلات صنعتی با جریان مصرفی بالا
• سیستم‌های توزیع برق در ساختمان‌های صنعتی و تجاری

مشخصات فنی ترمینال توزیع SDB‑160A

اطلاعات الکتریکی

• استاندارد: IEC 60947‑7‑1 / UL 1059
• ولتاژ نامی (IEC): 1000 ولت
• ولتاژ نامی (UL): 600 ولت
• جریان نامی: 160 آمپر
• ولتاژ ضربه‌ای (Impulse Voltage): 12 کیلوولت
• درجه آلودگی: 3
• دسته ولتاژ: III
• گروه متریال: I
• Icw (kA): 4.2
• Ipk (kA): 30

مشخصات مکانیکی و اتصالات

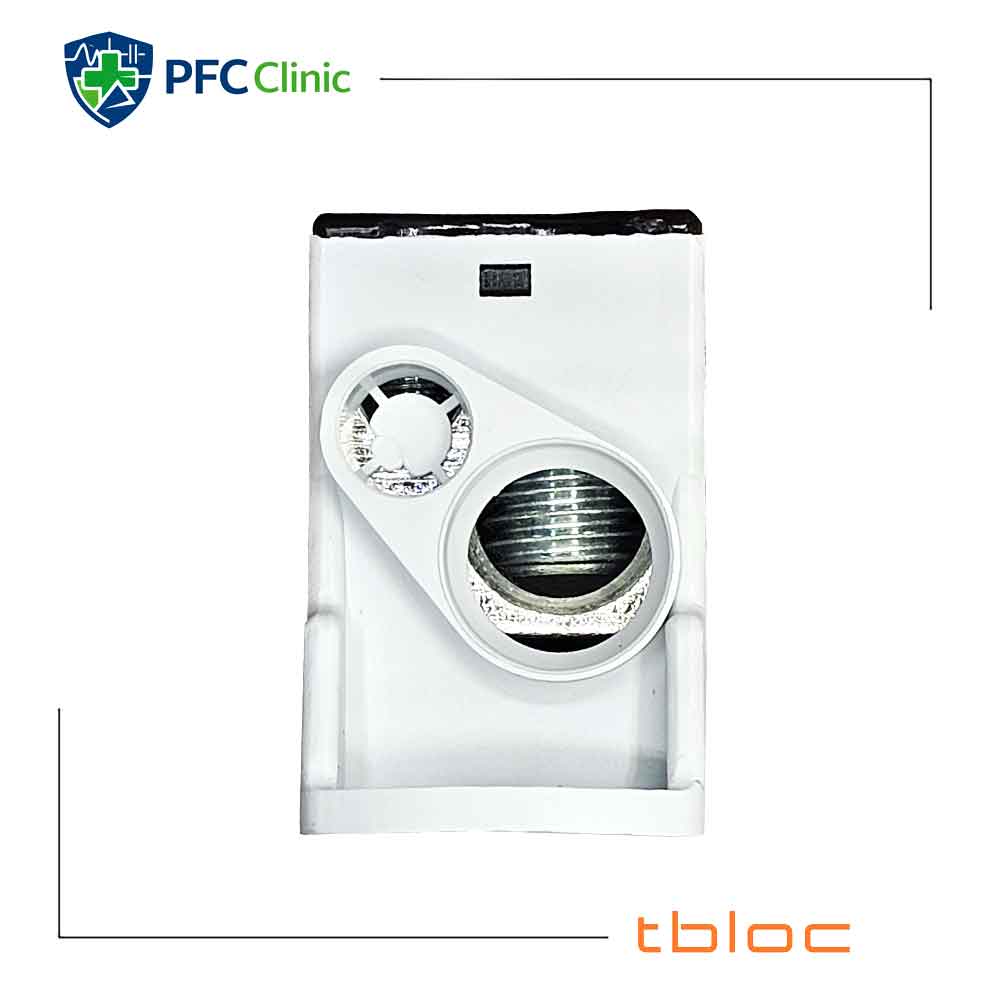

ورودی (Line)

• تعداد نقاط اتصال: 1
• قطر پیچ: 10 میلی‌متر
• سطح مقطع کابل:
• 10 تا 35 mm²
• AWG: 8 – 2
• گشتاور سفت‌کاری: 8.5 N·m
• طول لخت‌کاری کابل: 15.2 mm

خروجی Load 1

• تعداد نقاط اتصال: 1
• قطر پیچ: 6.8 میلی‌متر
• سطح مقطع کابل:
• 6 تا 16 mm²
• AWG: 10 – 6
• گشتاور سفت‌کاری: 3.5 N·m
• طول لخت‌کاری: 14.7 mm

خروجی Load 2

• تعداد نقاط اتصال: 1
• قطر پیچ: 6.8 میلی‌متر
• سطح مقطع کابل:
• 2.5 تا 16 mm²
• AWG: 14 – 6
• گشتاور سفت‌کاری: 3.5 N·m

مشخصات فیزیکی

• نصب: ریل استاندارد TH35‑7.5 / TH35‑15
• ابعاد (عرض × طول × ارتفاع): 29 × 77 × 46 میلی‌متر
• رنگ بدنه: خاکستری
• رنگ کاور: خاکستری تیره

متریال عایقی

• بدنه: PA 6.6 / V‑0 (مقاوم در برابر شعله)
• کاور: PC

مزایای ترمینال توزیع SDB‑160A TBLOC

1.  تحمل جریان بالا تا 160 آمپر
2.  ایمنی بالا و عایق مقاوم در برابر حرارت و شعله
3.  نظم‌دهی حرفه‌ای به سیم‌کشی تابلو برق
4.  نصب سریع و آسان روی ریل DIN
5.  مناسب کابل‌های با سطح مقطع مختلف
6.  کاهش نیاز به شینه و افزایش فضای مفید تابلو

نحوه انتخاب ترمینال توزیع مناسب

در زمان انتخاب ترمینال توزیع، حتماً به موارد زیر توجه کنید:

• جریان نامی مورد نیاز (A)
• سطح مقطع کابل ورودی و خروجی
• ولتاژ کاری سیستم
• فضای موجود در تابلو
• استانداردهای ایمنی مورد نیاز

SDB‑160A گزینه‌ای ایده‌آل برای سیستم‌هایی با جریان متوسط تا بالا و نیاز به توزیع ایمن برق است.

نحوه سفارش ترمینال توزیع SDB‑160A از PFC‑CLINIC

برای خرید این محصول از PFC‑CLINIC می‌توانید از روش‌های زیر اقدام کنید:

• ثبت سفارش آنلاین از سایت pfc‑clinic.ir
• تماس با واحد فروش و دریافت مشاوره تخصصی
• استعلام قیمت پروژه‌ای برای خرید عمده
• ارسال سریع به سراسر کشور
• تضمین اصالت کالا و پشتیبانی فنی

چرا خرید ترمینال TBLOC از PFC‑CLINIC؟

•  ارائه محصولات اورجینال TBLOC
•  مشاوره تخصصی تابلو برق
•  قیمت رقابتی
•  ارسال سریع
•  پشتیبانی فنی قبل و بعد از خرید

جمع‌بندی

ترمینال توزیع SDB‑160A TBLOC با طراحی صنعتی، ایمنی بالا و مشخصات فنی قدرتمند، یکی از بهترین انتخاب‌ها برای مهندسین برق و تابلو‌سازان حرفه‌ای است. اگر به دنبال یک ترمینال توزیع مطمئن، استاندارد و بادوام برای پروژه‌های صنعتی خود هستید، این مدل انتخابی کاملاً هوشمندانه خواهد بود.
