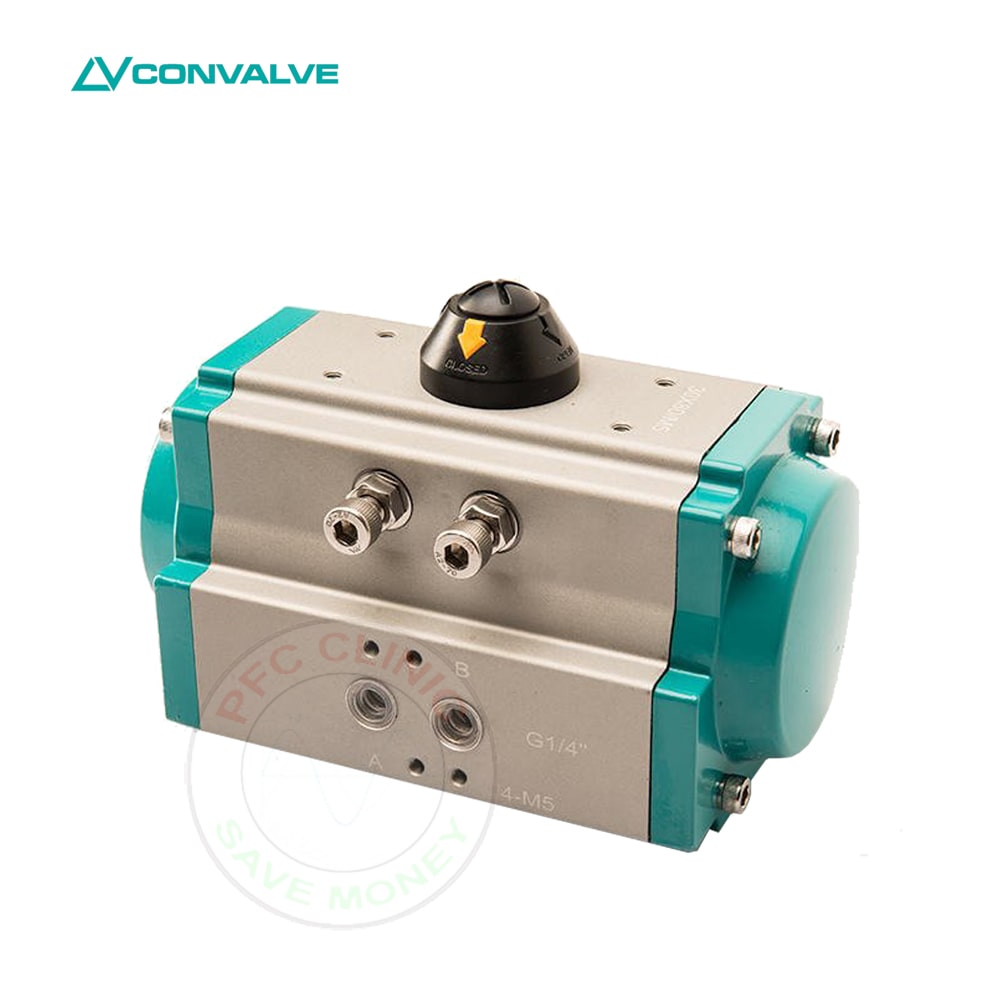

اکچویتر پنوماتیک Convalve مدل PAC63

معرفی اکچویتر پنوماتیک Convalve مدل PAC63

اکچویتر پنوماتیک Convalve مدل PAC63 یکی از عملگرهای ربع‌گرد صنعتی از سری PAC است که برای کنترل انواع شیرآلاتی مانند بال ولو، باترفلای ولو و پلاگ ولو طراحی شده است. این مدل با مکانیزم Rack and Pinion، حرکت خطی پیستون را به چرخش 90 درجه تبدیل می‌ کند و به دلیل عملکرد سریع، دوام بالا و نصب استاندارد، در سیستم‌ های اتوماسیون صنعتی بسیار پرکاربرد است.

برند Convalve در تجهیزات کنترلی و ولوهای صنعتی به دلیل طراحی مهندسی‌ شده، کیفیت ساخت مناسب و سازگاری با استانداردهای بین‌ المللی شناخته می‌ شود. اکچویتر PAC63 نیز با بدنه مقاوم آلومینیومی، آب‌ بندی مناسب و قابلیت نصب تجهیزات جانبی، گزینه‌ ای مطمئن برای کاربردهای صنعتی به شمار می‌ آید.

ویژگی‌ های فنی و ساختاری PAC63

اکچویتر پنوماتیک PAC63 بر پایه طراحی صنعتی استاندارد ساخته شده و برای کارکرد مداوم در شرایط مختلف مناسب است. مهم‌ ترین ویژگی‌ های این مدل عبارت‌ اند از:

• مکانیزم Rack & Pinion با چرخش ربع‌گرد 90 درجه
• ارائه در دو نوع Double Acting و Spring Return
• Prelubricated یا روان‌کاری‌شده از پیش برای کاهش استهلاک
• تست‌ شده تا حداقل 1,000,000 سیکل کاری
• بدنه از آلومینیوم اکسترود شده آلیاژ 6005-T5
• آنودایز سخت بدنه با ضخامت حدود 50 میکرون
• مقاومت در برابر خوردگی با حداقل 500 ساعت تست Salt Spray
• دارای نمایشگر موقعیت ولو
• قابلیت تنظیم زاویه در حالت باز و بسته تا ±5%
• خروجی Female Double Square برای اتصال مطمئن به ولو

این ویژگی‌ ها باعث می‌ شوند PAC63 برای پروژه‌ هایی که نیاز به عملکرد پایدار، طول عمر بالا و نگهداری کم دارند، انتخاب مناسبی باشد.

نحوه عملکرد و انواع اکچویتر PAC63

اکچویتر Convalve PAC63 با استفاده از هوای فشرده کار می‌ کند و خروجی آن هنگام مشاهده از بالای اکچویتر، برای باز شدن ولو به صورت خلاف جهت عقربه‌ های ساعت می‌ چرخد.

این مدل در دو تیپ اصلی عرضه می‌ شود:

1. Double Acting

در این نوع، هم باز شدن و هم بسته شدن اکچویتر با فشار هوا انجام می‌ شود. این مدل برای سیستم‌ هایی مناسب است که کنترل کامل هر دو جهت حرکت توسط فرمان پنوماتیک انجام می‌ شود.

2. Spring Return

در این مدل، باز شدن با فشار هوا انجام می‌ شود و بسته شدن توسط فنرهای از پیش فشرده‌ شده صورت می‌ گیرد. این ساختار برای کاربردهایی مناسب است که در زمان قطع هوا، نیاز به بازگشت ولو به وضعیت ایمن یا Fail Safe وجود دارد.

مشخصات فنی اکچویتر پنوماتیک Convalve PAC63

• نوع عملکرد: پنوماتیک ربع‌گرد
• زاویه چرخش: 90 درجه
• محدوده دمای کاری: از 20- تا 80+ درجه سانتی‌ گراد
• هوای مصرفی: هوای فشرده فیلترشده، خشک یا روغن‌ کاری‌ شده
• اتصال هوای پایلوت: 1/4 اینچ BSP
• پد نصب شیر برقی: Namur Standard
• استاندارد نصب ولو: ISO 5211 / DIN 3337
• استاندارد نصب تجهیزات جانبی: VDI/VDE 3845
• بدنه: آلومینیوم آلیاژی اکسترود شده
• درپوش‌ ها: آلومینیوم دایکست با پوشش پلی‌ استر
• شفت خروجی: فولاد کربنی با آبکاری نیکل
• پیستون: آلومینیوم دایکست آنودایز شده
• سیل‌ ها: NBR
• پیچ و اتصالات: استنلس استیل 304

این ترکیب متریال باعث می‌ شود PAC63 از نظر استحکام، مقاومت در برابر خوردگی و طول عمر عملیاتی عملکرد قابل قبولی داشته باشد.

کاربردها و مزایای اکچویتر PAC63

اکچویتر پنوماتیک Convalve PAC63 برای راه‌ اندازی تجهیزاتی طراحی شده که به چرخش 90 درجه نیاز دارند. مهم‌ ترین کاربردهای آن عبارت‌ اند از:

کنترل بال ولو
کنترل باترفلای ولو
کنترل پلاگ ولو
استفاده در دمپرها
خطوط اتوماسیون در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و تأسیسات صنعتی

مزایای اصلی اکچویتر PAC63 از برند Convalve

• نصب سریع و استاندارد روی انواع ولو
• دوام بالا به دلیل تست حداقل یک میلیون سیکل
• عملکرد مطمئن در شرایط صنعتی
• مقاومت مناسب در برابر خوردگی
• قابلیت نصب آسان تجهیزات جانبی مانند: شیر برقی مستقیم، لیمیت سوئیچ باکس، پوزیشنر الکتروپنوماتیک با ورودی 4-20 mA، و پوزیشنر پنوماتیک با ورودی 3-15 PSI

اگر هدف شما انتخاب یک اکچویتر صنعتی با ساختار استاندارد، عملکرد پایدار و امکان تجهیز کامل باشد، PAC63 یکی از گزینه‌ های کاربردی در این رده است.

خرید اکچویتر پنوماتیک PAC63

برای دریافت قیمت اکچویتر پنوماتیک Convalve مدل PAC63، بررسی موجودی و انتخاب تیپ مناسب دابل اکتینگ یا فنر برگشت، می‌ توانید از طریق مجموعه PFC Clinic اقدام کنید. در انتخاب این محصول بهتر است نوع ولو، گشتاور مورد نیاز، شرایط محیطی، نوع فرمان و تجهیزات جانبی مورد بررسی قرار گیرد تا اکچویتر متناسب با پروژه انتخاب شود.
