اکچوئیتر ADC225-24

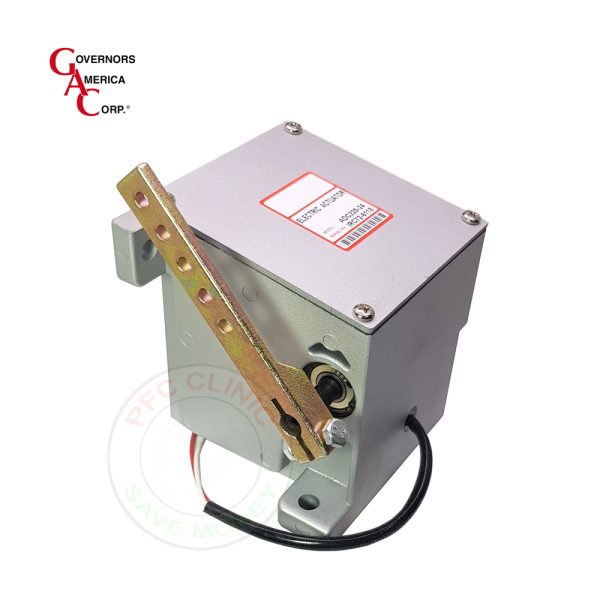

معرفی اکچویتر ADC225 24 برند GAC (Governors America Corp)

اکچویتر ADC225 24 یکی از اکچویتر های الکتریکی پر استفاده در سیستم های کنترل سوخت موتور است که توسط شرکت آمریکایی Governors America Corp (GAC) طراحی و تولید می شود. این محرک برقی از سری ۲۲۵ GAC بوده و با ولتاژ تغذیه ۲۴ ولت DC، گشتاور یکنواخت و کنترل شده ای برای تنظیم موقعیت دریچه سوخت یا گاورنر موتور فراهم می کند. ساختار صنعتی، دقت بالا و سازگاری با اغلب کنترلر های دور موتور، این مدل را به یک گزینه حرفه ای در سیستم های اتوماسیون موتور تبدیل کرده است.

این اکچویتر الکتریکی که در منابع انگلیسی با عنوان Electric Actuator ADC225 24 GAC شناخته می شود، برای کار در شرایط سخت محیطی، دمای کاری وسیع و رطوبت بالا طراحی شده است. بدنه مقاوم دایکست، فنر بازگشت داخلی، پاسخ دینامیکی سریع و طول عمر بالاتر از عمر متوسط موتور از ویژگی های شاخص این محصول به شمار می آیند. به همین دلیل در بسیاری از پروژه های دیزل ژنراتور، موتور های گازسوز، سیستم های نیروگاهی و OEM، به عنوان جایگزین مناسب برای مدل های قدیمی تر مانند سری ۱۷۶ مورد استفاده قرار می گیرد.

مشخصات فنی اکچویتر الکتریکی ADC225 24 GAC

• برند: Governors America Corp (GAC)
• سری محصول: ۲۲۵ Series Electric Actuator
• مدل: ADC۲۲۵ ۲۴
• نوع اکچوئیتر: اکچوئیتر الکتریکی تناسبی (Proportional Servo Actuator)
• ولتاژ کاری: ۲۴ ولت DC
• جریان نامی: ۱٫۵ آمپر
• حداکثر جریان پیوسته: ۴ آمپر
• گشتاور خروجی: حدود ۲٫۷ تا ۳ نیوتن متر (معادل حدود ۲٫۲ ft‑lb)
• زاویه حرکت شفت: ۲۵ درجه ±۱ درجه
• نوع خروجی: خروجی چرخشی برای کنترل موقعیت سوخت
• نوع مکانیزم بازگشت: فنر بازگشت داخلی (Internal Return Spring)
• وزن: حدود ۳٫۷۵ کیلوگرم (معادل ۸٫۲۵ پوند)
• جنس بدنه: بدنه صنعتی دایکست مقاوم
• نوع نصب: قابلیت نصب در تمامی جهات (ترجیحا با کانکتور رو به بالا)
• محدوده دمای کاری: از ۵۴- تا ۹۵+ درجه سانتی گراد
• رطوبت قابل تحمل: تا ۱۰۰ درصد
• مقاومت در برابر ارتعاش: تا ۲۰g در بازه فرکانسی ۵۰ تا ۵۰۰ هرتز
• نوع پوشش: پوشش مقاوم در برابر خوردگی و قارچ (Fungus Proof)
• کنترل کیفیت: تست کامل عملکرد به صورت ۱۰۰ درصد در کارخانه سازنده

نحوه عملکرد اکچویتر ADC225 24 در سیستم کنترل سوخت

در یک سیستم کنترل دور موتور، اکچویتر ADC225 24 GAC نقش تبدیل کننده سیگنال الکتریکی به حرکت مکانیکی دقیق را بر عهده دارد. این محرک برقی با دریافت ولتاژ تغذیه ۲۴ ولت DC و سیگنال کنترلی از طرف گاورنر الکترونیکی، شفت خروجی خود را تا حدود ۲۵ درجه به صورت تناسبی (Proportional) حرکت می دهد. این حرکت زاویه ای به اهرم دریچه سوخت یا گاورنر مکانیکی منتقل می شود و مقدار سوخت ورودی به موتور را دقیقا تنظیم می کند.

طراحی مکانیزم داخلی به گونه ای است که در مواجهه با تغییر ناگهانی بار روی دیزل ژنراتور یا موتور گازسوز، اکچویتر با سرعت بالا واکنش نشان می دهد و با اصلاح موقعیت سوخت، دور موتور را پایدار نگه می دارد. وجود فنر بازگشت داخلی نیز باعث می شود در صورت قطع تغذیه یا بروز خطا، شفت به موقعیت امن بازگردد و از افزایش ناخواسته سوخت جلوگیری شود.

کاربرد های اکچویتر الکتریکی ADC225 24 GAC

• دیزل ژنراتور های صنعتی و اضطراری
• موتور های گازسوز صنعتی و نیروگاهی
• سیستم های کنترل سوخت موتور (Fuel Control Systems)
• پمپ های سوخت تزریقی و ریل سوخت
• موتور های مجهز به گاورنر مکانیکی که به سیستم الکتریکی ارتقا یافته اند
• کاربرد های OEM در صنایع نفت و گاز، نیروگاه، marine و تجهیزات ثابت

ویژگی های محصول اکچویتر Governors America

• دقت بالا در موقعیت دهی دریچه سوخت و کنترل پایدار دور موتور
• گشتاور خطی و یکنواخت در کل زاویه حرکت شفت
• پاسخ گذرای بسیار سریع در تغییرات بار (Rapid Transient Response)
• مجهز به فنر بازگشت داخلی جهت افزایش ایمنی سیستم
• طراحی یونیورسال با امکان نصب در چند جهت مختلف
• طول عمر کاری بیشتر از عمر متوسط موتور در شرایط استفاده صحیح
• نیاز بسیار کم به سرویس و نگهداری دوره ای
• مناسب برای محیط های صنعتی سنگین، دمای بالا و رطوبت شدید
• ساخته شده توسط برند معتبر آمریکایی GAC با کنترل کیفیت کامل

راهنمای نصب و لینکج اکچویتر ADC225 24

1. محل نصب: اکچویتر را تا حد امکان نزدیک به اهرم کنترل سوخت یا گاورنر نصب کنید تا طول لینکج کوتاه باشد و لقی سیستم به حداقل برسد.
2. جهت نصب: از نظر ساختاری در تمام جهات قابل نصب است، اما توصیه می شود کانکتور الکتریکی رو به بالا قرار بگیرد تا حفاظت بهتری در برابر نفوذ آلودگی و رطوبت فراهم شود.
3. لینکج مکانیکی: از Linkage سبک، صلب و با اصطکاک کم استفاده کنید. به کار بردن Rod End Bearing با کیفیت بالا، دقت کنترل و پاسخ سریع را بهبود می دهد.
4. تنظیم موقعیت: در سیستم هایی که اهرم سوخت خطی دارند، بهتر است نقطه تنظیم اولیه در محدوده Mid Fuel انجام شود تا اکچویتر در هر دو جهت (افزایش و کاهش سوخت) دامنه حرکتی مناسبی داشته باشد.
5. سیم بندی: تغذیه ۲۴V DC و سیگنال کنترلی را مطابق دیتاشیت و نقشه سیم بندی GAC متصل کنید. رعایت پلاریته، سیم زمین و ایزولاسیون بین کابل توان و سیگنال بسیار مهم است.
6. تست نهایی: بعد از نصب مکانیکی و الکتریکی، موتور را در حالت بی باری روشن کنید، رفتار دور موتور و پاسخ به تغییر بار را بررسی کرده و در صورت نیاز تنظیمات گاورنر الکترونیکی را دقیق تر کنید.

خرید و قیمت اکچویتر ADC225 24 از PFC Clinic

در انتخاب یک اکچویتر موتور، فقط دیدن مدل روی پلاک و ولتاژ تغذیه کافی نیست. سازگاری با نوع موتور، ظرفیت دیزل ژنراتور، نوع گاورنر، شرایط محیطی (دما، رطوبت، ارتعاش) و حتی کیفیت لینکج مکانیکی، همگی روی عملکرد نهایی تاثیر می گذارند. به همین خاطر خیلی از مشکلات ناپایداری دور موتور یا بد روشن شدن ژنراتور، نه از خود گاورنر است و نه از موتور، بلکه از انتخاب یا نصب نادرست اکچویتر است.

در PFC Clinic سعی کرده ایم خرید اکچویتر ADC225 24 GAC را از یک خرید صرفا قطعه ای، به یک راه حل فنی تبدیل کنیم. قبل از ثبت سفارش می توانید مشخصات ژنراتور، نوع موتور و سیستم کنترل فعلی خود را با کارشناسان ما مطرح کنید تا در مورد تطابق اکچویتر، جایگزینی مدل های قدیمی و نکات نصب، مشاوره عملی بگیرید. قیمت این اکچویتر با توجه به نوسان بازار تجهیزات برق و دیزل ژنراتور، به صورت به روز اعلام می شود و امکان تامین قطعات مکمل مانند گاورنر الکترونیکی، سنسور ها و لوازم لینکج نیز وجود دارد.

برای استعلام قیمت، موجودی و دریافت مشاوره تخصصی، با ما در ارتباط باشید:
