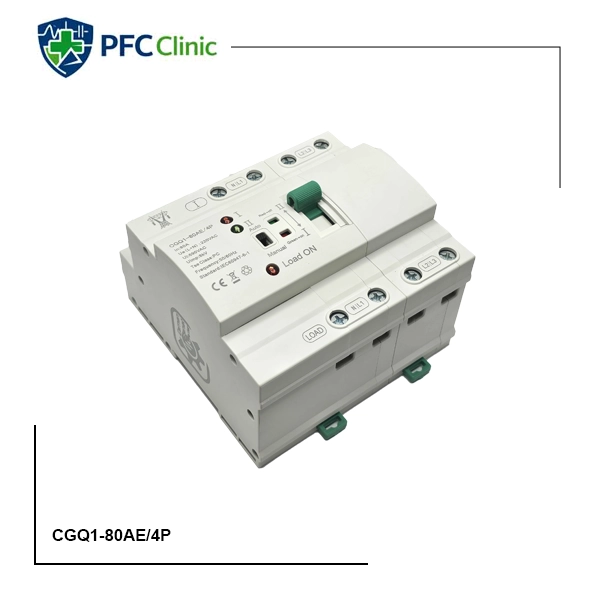

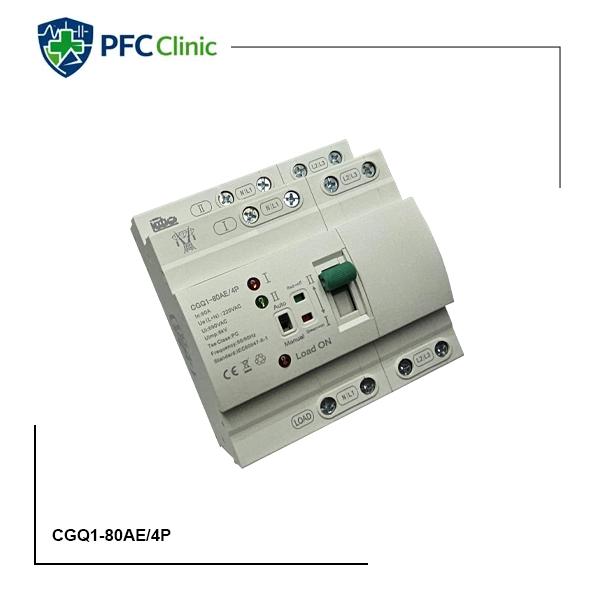

کلید چنج اور 4 پل CGQ1-80AE.4P

کلید اتوماتیک انتقال جریان یا ATS (Automatic Transfer Switch) مدل CGQ1-80AE.4P، یک تجهیز پیشرفته در مقیاس مینیاتوری (Micro-scale) است که به طور ویژه برای کاربردهای مسکونی، تجاری و صنعتی سبک طراحی شده است. این کلید چنج‌اور از کلاس PC (PC-grade) بوده و با بهره‌گیری از یک مکانیزم دو مرحله‌ای (Two-stage mechanism)، وظیفه انتقال ایمن و بدون وقفه بار الکتریکی بین منبع برق اصلی (Source I) و منبع برق اضطراری (Source II) را بر عهده دارد.

طراحی این دستگاه به گونه‌ای است که به صورت مداوم وضعیت تغذیه مدار را پایش می‌کند. در صورت بروز هرگونه اختلال یا قطعی در منبع اصلی، سیستم به شکل خودکار و در کسری از ثانیه، مصرف‌کننده‌ها را به ژنراتور یا شبکه پشتیبان متصل می‌کند. وجود اینترلاک‌های دوگانه مکانیکی و الکتریکی (Dual mechanical-electrical interlocks) در این مدل چنج اور، تضمین می‌کند که به هیچ عنوان دو منبع تغذیه به صورت همزمان وارد مدار نشوند؛ این ویژگی از بروز اتصال کوتاه و آسیب‌های فاجعه‌بار به سیستم برق‌رسانی جلوگیری می‌کند.

مشخصات فنی و پارامترهای الکتریکی

بر اساس دیتاشیت رسمی، این محصول در فریم‌سایز ۸۰ آمپر (Case grade 80) تولید شده و مشخصات الکتریکی آن به شرح زیر است:

• جریان نامی کارکرد : پشتیبانی از رنج 10 A تا 80 A
• ولتاژ عایق نامی (Ui): 690 V
• ولتاژ تحمل تکانه (ایمپالس) نامی (Uimp): 8 kV
• ولتاژ عملیاتی نامی (Ue): 220 V AC (دیفالت کنترل)
• فرکانس کاری: 50/60 Hz
• زمان انتقال (Transfer Action Time): بسیار سریع و برابر با 20 ms
• دوام مکانیکی (Mechanical Durability): ≥6000 سیکل قطع و وصل
• دوام الکتریکی (Electrical Endurance): ≥1500 سیکل تحت بار
• کلاس کاربرد (Utilization Category): AC-31B (مناسب برای بارهای مقاومتی و بارهایی با اندوکتانس پایین)

ویژگی‌های برجسته و تکنولوژی‌های به‌کار‌رفته

این مدل از کلیدهای چنج‌اور اتوماتیک دارای ویژگی‌های منحصر‌به‌فردی است که آن را از مدل‌های دستی و سنتی متمایز می‌کند:

۱. سیستم تشخیص افت و افزایش ولتاژ (Under/Over-voltage Detection):

این کلید مجهز به سیستم هوشمند مانیتورینگ ولتاژ است. محدوده عملکرد مجاز ولتاژ بین$\text{ 187 ولت}$ تا 253 ولت تعریف شده است. اگر ولتاژ منبع اصلی به زیر 175 ولت افت کند یا از 275 فراتر رود، کلید به صورت خودکار بار را به منبع دوم (در صورت نرمال بودن ولتاژ آن) منتقل می‌کند. با بازگشت ولتاژ منبع اصلی به محدوده استاندارد 187 ولت تا 253، کلید پس از یک تاخیر ۳۰ ثانیه‌ای (جهت اطمینان از پایداری شبکه)، مجدداً به منبع اصلی باز می‌گردد.

۲. مکانیزم خاموش‌کننده جرقه (Arc Quenching System):

هنگام سوئیچینگ بین دو منبع، جرقه‌های الکتریکی ایجاد می‌شود. این محصول دارای محفظه جرقه گیر داخلی است که آرک‌ها را به چندین جرقه سری و کوچکتر تقسیم می‌کند. محفظه داخلی از مواد مقاوم در برابر شعله با استاندارد UL 94 V-0 ساخته شده است تا خطر آتش‌سوزی به صفر برسد.

۳. تحریک الکترومغناطیسی (Field-excited Electromagnet Actuation):

عملیات انتقال بین دو منبع به کمک یک مکانیزم الکترومغناطیسی انجام می‌شود که سرعت سوئیچینگ را به عدد فوق‌ العاده 20 ms رسانده است. این سرعت بالا باعث می‌شود تجهیزات حساس در هنگام جابجایی برق، خاموش نشوند.

۴. نشانگرهای نوری و طراحی ماژولار:

روی بدنه دستگاه، نشانگرهای LED برای نمایش وضعیت منبع اصلی (Normal Power)، منبع اضطراری (Emergency Power) و وضعیت بار (Load) تعبیه شده است. همچنین طراحی ترمینال‌ها در یک سمت (Same-side wiring terminals)، نصب و سیم‌کشی را در فضای محدود تابلو برق به شدت آسان کرده است.

شرایط محیطی و استانداردهای نصب

• دمای محیط: از −5°C تا +40°C (میانگین ۲۴ ساعته حداکثر +35°C)
• ارتفاع نصب: حداکثر 2000 متر
• رطوبت نسبی: ۵۰٪ در +40°C و تا ۹۰٪ در +20°C (بدون میعان)
• درجه آلودگی: سطح 3
• درجه حفاظت: IP30

راهنمای نصب (Mounting Method)

نصب این کلید چنج‌اور بسیار ساده بوده و به صورت استاندارد بر روی ریل مینیاتوری (DIN Rail Mounting) انجام می‌پذیرد. این ویژگی باعث می‌شود تا به راحتی در کنار سایر تجهیزات حفاظتی مانند کلیدهای MCB در تابلو برق‌های توزیع نصب گردد. درگاه‌های ورودی و خروجی به صورت واضح برای سیم‌کشی مدار فرمان و قدرت تفکیک شده‌اند.

دستورالعمل‌های نگهداری، ایمنی و تست

رعایت نکات زیر برای تضمین عملکرد صحیح ATS الزامی است:

۱. تست اولیه: قبل از راه‌اندازی کامل، ابتدا کلید را در حالت دستی (Manual) قرار داده و عملکرد سوئیچ بین حالت‌های مختلف را تست کنید. پس از اطمینان از صحت کارکرد، آن را روی حالت اتوماتیک (Auto) تنظیم نمایید.

۲. بازرسی دوره‌ای: اولین سرویس و بازدید باید نهایتاً ۶ ماه پس از نصب انجام شود و پس از آن بازرسی‌ها به صورت سالانه (یا در محیط‌های پر گرد و غبار با فواصل کوتاه‌تر) صورت گیرد.

۳. تست مقاومت عایقی: در زمان سرویس دوره‌ای، در صورت نشستن گرد و غبار یا رطوبت، پس از تمیزکاری باید مقاومت عایقی بین قطب‌ها و بخش‌های برق‌دار توسط دستگاه میگر (Megohmmeter) ۵۰۰ ولتی اندازه‌گیری شود. این مقدار به هیچ‌وجه نباید کمتر از MΩ10 باشد.
