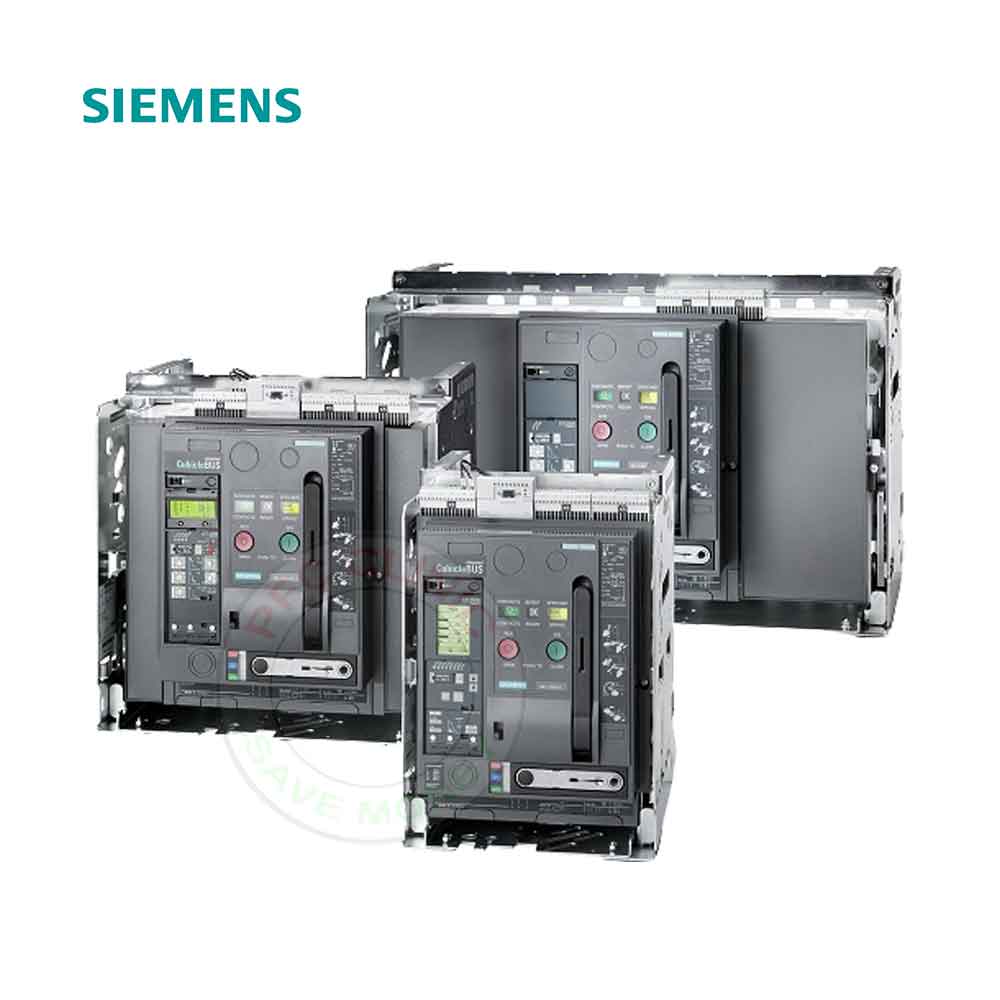

کلید هوایی زیمنس
کلید هوایی یا به اختصارACB مخفف AIR CIRCUIT BRAKER بوده به نوعی کلید مدار قدرت می باشد که برای جلوگیری از ایجاد آرک (Arc)با مکانسیم فنری که داخل آن فشرده شده آزاد شده و باعث ممانعت از چسیدن دو فک پلاتین که شامل ثابت متحرک است از یکدیگر فاصله می گیرد و توسط خنک کننده ها گرمای حاصل از قوس الکتریکی به آرامی پخش می شود.
کلید هوایی زیمنس بنا به نیاز مصرف کننده شامل چند پارامتر می شود 1- تعداد پل 3 پل و 4 پل نوع اتصال در تابلو فیکس (FIX)و کشویی(withdrawable) و دیگری سایز کلید که بسته به رنج آمپر در 3 بدنه بسته به تیپ موجود می باشد
مزایای و معایب کلید هوایی
مزایا
دارای قدرت بالای قطع
قابلیت اطمینان بالا با توجه به خوش نام بودن این برند
کاربری صنعتی و رنج آمپری گسترده تر از کلید کامپکت (MCCB)
قابلیت تنظیم جریان(آمپر) نامی تا 40 درصد
تعداد حفاظت بیشتر نصبت به کلید کامپکت در بخش بیمتال (LSING)
قابلیت تعمیر و اضافه کردن ادوات و فروانی قطعات یدکی
خارج کردن از مدار در تیپ کشویی برای مواقع ضرروی
لوازم جانبی بسیار وسیع و گسترده با توجه به نیاز مصرف کننده
معایب
اشغال فضای بسیار زیاد
قیمت بالاتر از کلید کامپکت
به دلیل بالا بودن قیمت برخی از تامین کنندگان از کلید کاکرده تقلبی یا مغایر با اطلاعات درج شده بر روی کلید
سختی در نصب برای افراد مبتی
آسیب پذیر در حمل و در برابر ضربه شدید
تیپ های کلید هوایی
کلید هوایی زیمنس در هم زمان با پیشرفت تکنولوژی و نیاز مشتری و همچنین جهت رقابت با سایر برند ها دست خوش تغییرات فراوانی شده است که هم از لحاظ ابعاد و هم از نظر طیف محصول بسته به بازار مصرف و یا سال تولید تیپ های متفاوتی را دارد که شامل تیپ های زیر است
3WN اولین تیپ های وارداتی کلید هوایی می باشد که به علت وزن بالا عملکرد مکانیکال پیچیده به روز نبود تولید آن متوقف شده است یکی از ویژگی های منحصر بفرد این کلید قدرت قطع(ICU) بالا می باشد که از لحاظ قیمتی صرفه اقتصادی ندارد
3WL رایج ترین تیپ و پر مصرفترین درحال حاضر در ایران بوده این تیپ که توسط کمپانیOEZ درکشور چک (CEZCH) تولید می شد که اخیرا تولید خود را کاهش داده و بزودی متوقف می شود که در سال های اخیر شرکت زیمنس مالکیت این شرکت را در حال حاضر از آن خود کرده است
کلید3WL در ایران !
متاسفانه به دلیل عدم حضور شرکت زیمنس در ایران افراد سود جو به دست کاری کلید مثل عوض کردن رنج کلید به یکی یا دو رنج بالاتر یا قدرت قطع و یا کلید کارکرده را به عنوان نو فروختن یا دست بردن در اجزایی کلید منجر به ایرادات و اشکالاتی می گردد که کارفرما را متحمل خسارات و هزینه های گزاف می نمایند توصیه می شود قبل از خرید از کارشناسان این مجموعه مشاوره رایگان بگیرید !
چگونه از کد کلید WL مشخصات آنرا متوجه شویم
با یک مثال ساده شروع میکنیم
3WL12 32-1 DG 36 – 1AA2
3 شاخضه LOW VOLTAGE (LV )بودن دستگاه
WL : تیپ کلید که یکی از چها تیپ موجود در بازار ایران است
12 :سایز کلید که این مثال سایز 2 می باشد پارامتر اول به صورت ثابت می باشد
32 : آمپر کلید که به صورت اختصاری 3200 آمپر می باشد
2 :قدرت قطع( (ICU عدد 2 در کاتالوگ نشان دهنده 65 کیلو آمپر می باشد
DG :نوع بیمتالETU که نوع حفاظت را مشخص می کند
3 :تعداد پل که در اینجا 3 پل می باشد
6 :نوع اتصال کشویی بود با کشو یا بدو کشو بود یا فیکس بود است که 6 نشناگر کلید به همراه کشو می باشد
1AA2 :نشانگر مطلقات نصب شده در کارخانه می باشد که این حالت بدون مطلقات اضافی است
کد های رایج موجود در ایران
1 :کلید فیکس(FIX)
2 :کلید های کشویی
3WA این تیپ کلید جایگزین تیپ 3WL این تیپ می باشد که از لحاظ اقتصادی مقرون بصرفه تر شده و از ابعاد کوچکتر و تکنولوژی بالاتری بهره مند شده است این کلید نیز کمپانی OEZتولید انرا عهده دار است که در ایران امکان دستکاری در این کلید نیست و به صورت حک شده می باشد و به دلیل عرضه کم توسط تامین کنندگان دارای موجودی محدود است.
3WT بیشتر برای شرق آسیا تولید شده و از نظر آپشنی محدود و برای مصارف عادی غیر صنعتی کاربرد دارد که ساخت کشور هند بود از دوام و کیفیت بالایی برخودار نمی باشد که اخیرا وارد بازار شده است که از نظر گسترده گی لوازم جانبی و پشتیبانی محدود هنوز جایگاه فروش مطلوبی کسب نکرده است.
اجزای تشکیل دهنده کلید هوایی زیمنس
1 : بدنه (Frame)
ساختار اصلی کلید هوایی است که سایر اجزا روی آن نصب میشوند و از آنها محافظت میکند.و بسته به نوع خود کشویی و فیکس بودن کلید که بسته به نوع استفاده و تعداد پل و قدرت قطع و آمپر کلید که سایز کلید متغییر می باشد.
ویژگیها: مقاوم در برابر ضربه، گرما و رطوبت.
2 : پلاتینها کلید هوایی (Contacts)
وظیفه: اتصال و قطع مدار برق.
انواع پلاتین
پلاتینهای ثابت: به بدنه کلید متصل هستند.
پلاتینهای متحرک: هنگام عملکرد کلید، حرکت کرده و مدار را باز یا بسته میکنند.
ویژگیها: از مواد مقاوم به حرارت و سایش و رسانای بالایی دارند
3 : محفظه قوس الکتریکی (Arc Chute)
وظیفه: خاموش کردن قوس الکتریکی هنگام قطع مدار. که در صورت نقص در این قسمت احتمال اتصال کوتاه و سپس آتش سوزی محتمل می باشد
ویژگیها: شامل صفحات فلزی یا سرامیکی است که خاصیت انتقال بالا دمایی دارند که قوس الکتریکی را
4 : واحد حفاظت الکترونیکی (ETU) که به اختصار شده ELECTRONC UNIT TERMAL می باشد
وظیفه آن تشخیص خطاها مانند اضافهبار، اتصال کوتاه، نشتی زمین و غیره و صدور فرمان قطع که بصورت الکترونیکی در جلو کلید نصب گردیده و دارای ادوات و اجزای بسته به نوع سفارش مشتری می باشد
1 -4 : عملکردی (Operating Mechanism)
وظیفه: مکانیزمی است که برای باز و بسته کردن پلاتینها استفاده میشود.
اهرم شارژ فنر به صورت دستی می باشد که فنر داخل دستگاه و سایر ادوات را تغییر وضعیت میدهد

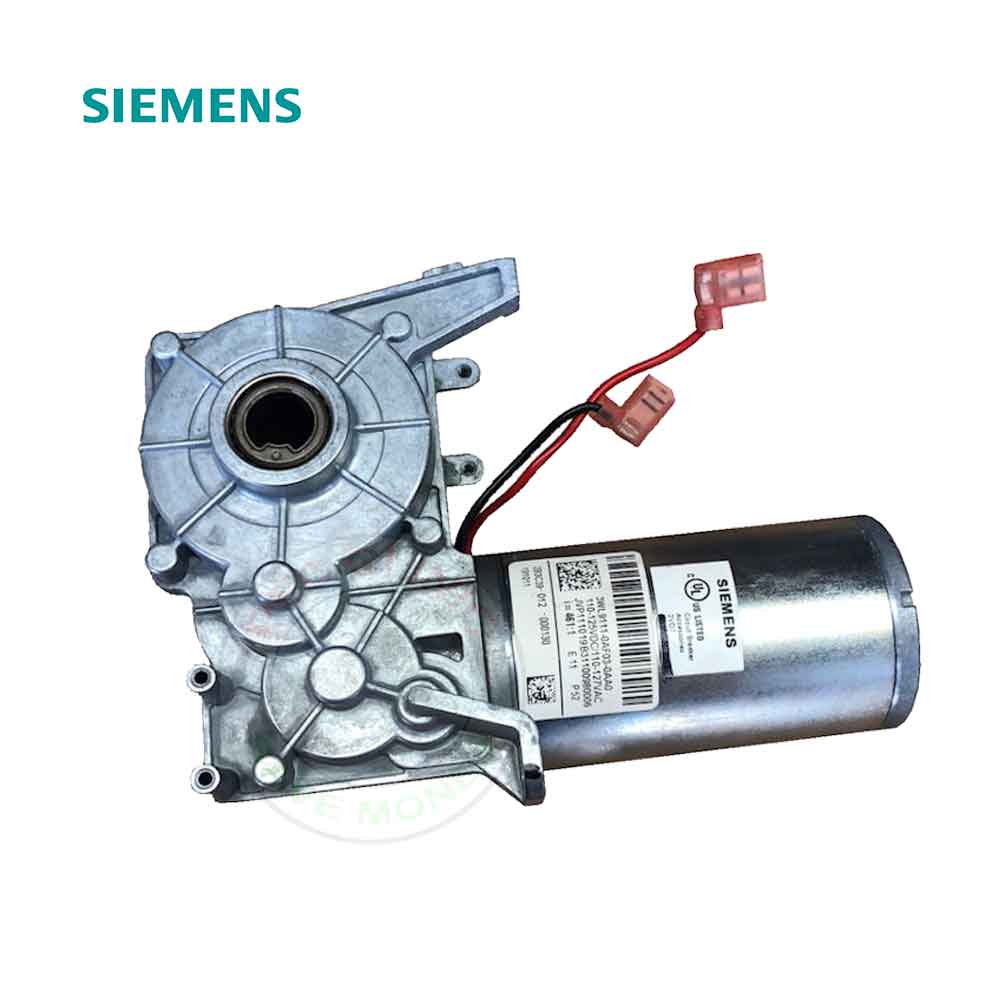

موتوری (اتوماتیک) بانصب موتور با توجه به نیاز کارفرما با توجه سطح ولتاژ
4-2 : وظیفه حفاظتی (Protection)
وظیفه: کنترل و نظارت بر عملکرد کلید و ارائه حفاظتهای لازم مانند اضافهبار، اتصال کوتاه و غیره.
ویژگیها: معمولاً دیجیتال یا میکروپروسسوری است. که بر عهده ETU می باشد
ETU 25B
ETU 27B
ETU45B
ETU TESTER SIEMENS
5 : ترمینالهای ورودی و خروجی (Terminals)
وظیفه: برای اتصال کلید به سیستم الکتریکی استفاده میشوند.
معمولا در کلید هوایی زیمنس 4 کنتاکت باز و 4 کنتاکت بسته بصورت پیش فرض قرار دارد

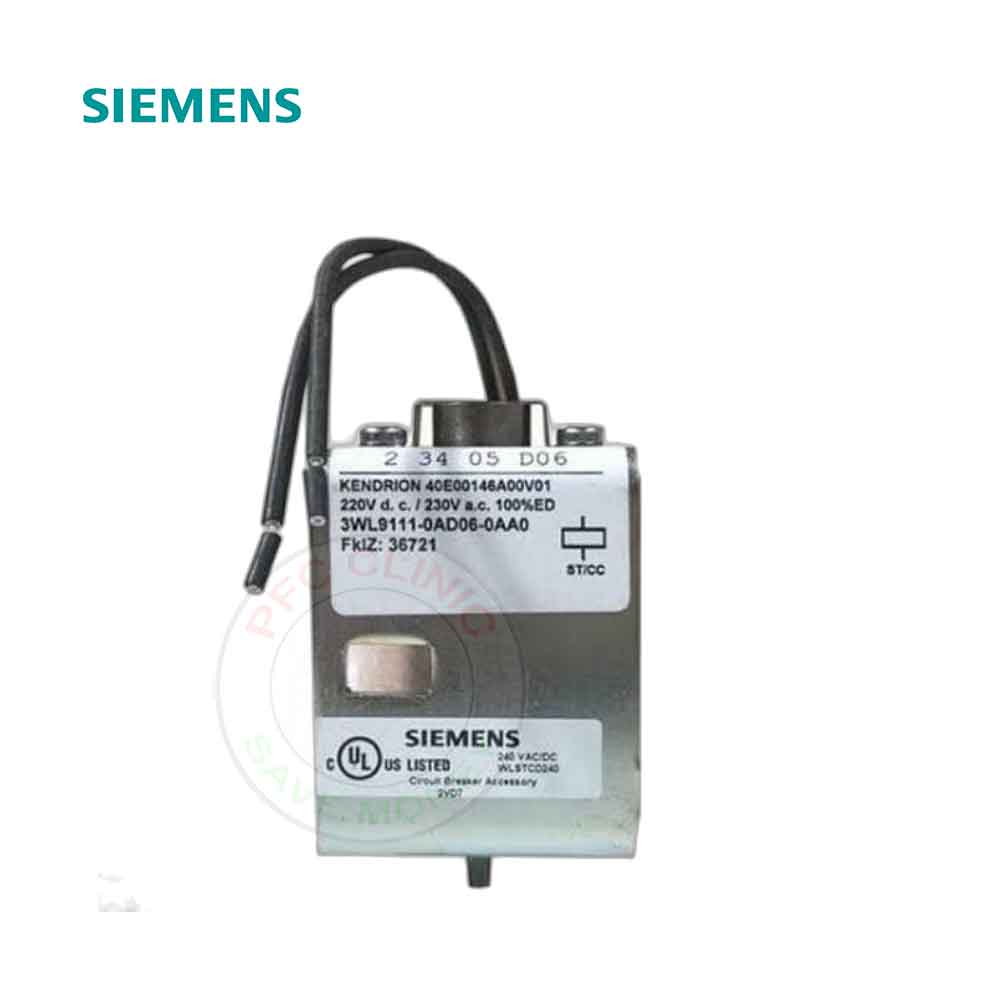

6 : مکانیزم خاموشی (Trip Mechanism)
وظیفه: هنگام بروز خطا، دستور قطع کلید را صادر میکند. که بسته به نوع مدار فرمان شامل کد های زیر می گردد و یک پس از گرفتن فرمان به ETU یا همان رله الکترونیکی ارسال میکند
3WL9111-0AD05-0AA0(110-130VAC/DC)
7 : سیمپیچ ولتاژ پایین یا به اصطلاح رله آندر ولتاژ (Under Voltage RELAY)
در صورت افت ولتاژ به قطع شدن برق به بیمتال فرمان قطع می دهد
انواع کد های رایج مصرفی به شرح ذیل می باشد
8 : سیستم خنککننده (Cooling System)
وظیفه: جلوگیری از گرمشدن بیش از حد کلید هنگام عبور جریان بالا.
این اجزا با هم کار میکنند تا عملکرد ایمن، قابلاعتماد و کارآمد کلید هوایی را تضمین کنند.
9- جرقه گیر ها
بسته به سایز و میزان آمپر نامی کلید تعداد آنها متفاوت است جنس آنها از ورقه های فلزی می باشد در مهار جرقه هنگام قطع وصل نقش به سازی را ایفا می کنند
10-Z آپشن باتوجه به سفارشی ساز بودن کالا برخی اقلام خاص اضافه میگردد که در قالب کد اختصاری این برند نمی گنچد و پس از اضافه شد حرف Z به انتها مثل R22 یا سایر اقلام به ان اضافه می گردد
سایر اکسسوری های زیمنس
