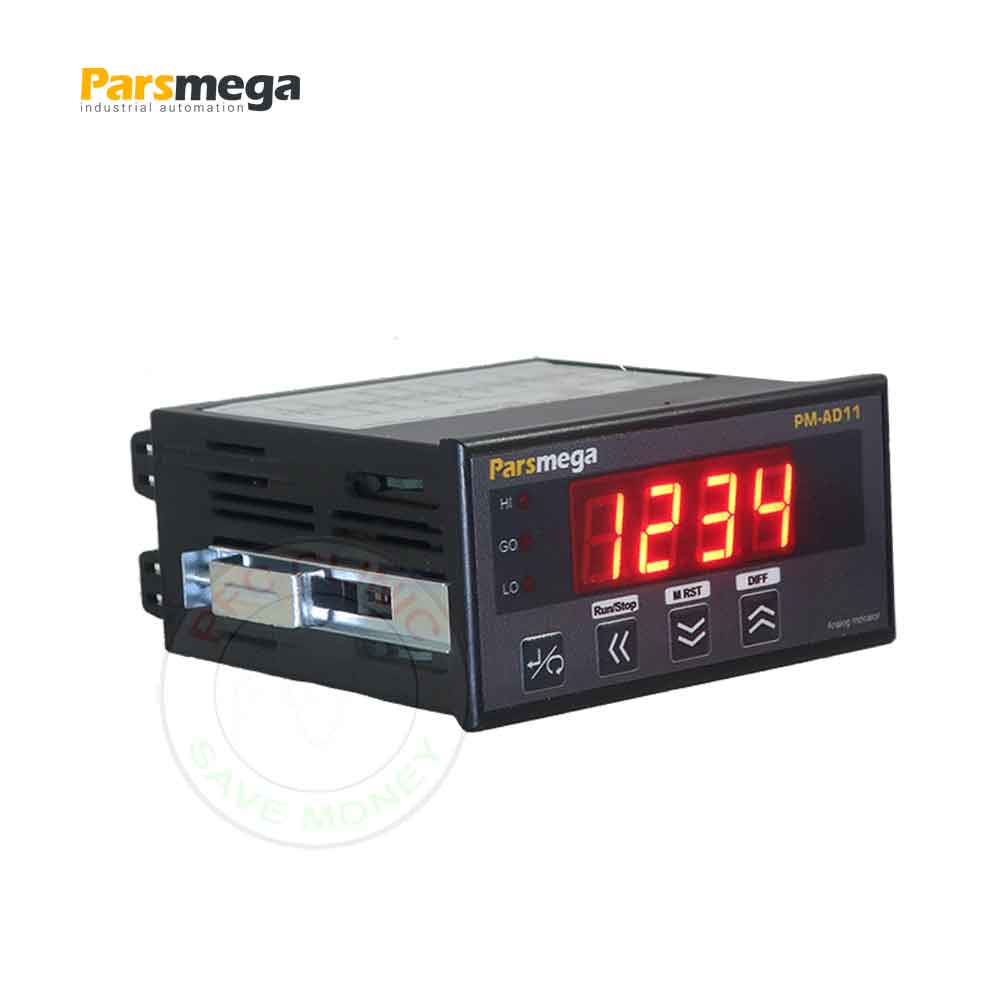

پنل میتر PM-AD11 پارس مگا

برند: شناسه محصول: PM-AD11 دسته بندی: تعداد بازدید: 77 بازدید
ویژگی های محصول:
  • کشور سازنده:ایران
  • مدت گارانتی:18 ماه
  • نوع ورودی جریان:0/4-20 میلی آمپر
  • نوع ورودی جریان:0-5/10 ولت
  • امکان اتصال خطکش مقاومتی:دارد
  • مبدل آنالوگ به دیجیتال:24 بیتی
  • نمایشگر:4 رقمی
  • پروتکل ارتباطی:RS485

  • تضمین بهترین قیمت بازار
  • پشتیبانی عالی ۲۴ ساعته، ۷ روز هفته
  • بازگشت وجه در صورت عدم رضایت
  • اصالت کالاها از برترین برندها
  • تحویل سریع در کمترین زمان ممکن

۲,۴۰۰,۰۰۰ تومان


معرفی نمایشگر آنالوگ PM-AD11

پنل میتر PM-AD11 پارس مگا یک نمایشگر سیگنال آنالوگ می باشد.

این پانل میتر دیجیتال قابلیت تبدیل و نمایش سیگنال های آنالوگ۰-۱۰ ولت و۰-۵ولت و۰-۲۰میلی آمپر و۴-۲۰میلی آمپر و خطکش مقاومتی (Resistive Ruler) رادارا می باشد.

همچنین این نمایشگر قابلیت تبدیل سیگنال ورودی را به انواع سیگنالهای ایزوله آنالوگ۰-۱۰ ولت و۰-۵ولت و۰-۲۰میلی آمپر و۴-۲۰میلی آمپررا دارا می باشد.

تعداد رله های خروجی :

این نمایشگر در مدل های PM-AD11R و PM-AD11A دارای۳ عدد رله خروجی می باشد.

پورت های ارتباطی :

نمایشگرPM-AD11دارای پورت ارتباط سریالRS485می باشد که با استفاده از پروتکل مدباس قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل (HMIوPLC) را دارا میباشد .

ولتاژ کاری :

ولتاژ تغذیه نمایشگر۲۲۰ولت می باشد.

موارد استفاده نمایشگر آنالوگ PM-AD11

این ماژول جهت نمایش و ایزوالسیون سیگنال آنالوگ بکار برده می شود و موارد کاربردیاز قبیل:
اتوماسیون صنعتی
ماشین های و دستگاه های اندازه گیری و آزمایشگاهی

 مشخصات فنی :

  • دارای نمایشگر
    مبدل آنالوگ به دیجیتال۲۴بیتی
    یک کانال آنالوگ ورودی
  • یک کانال آنالوگ خروجی ایزوله
  • رنج دمای کاری۳۰-~۷۵+ درجه سانتیگراد
  • قابلیت ارتباط سریالRS485با پشتیبانی پروتکلMODBUS

ابعاد نمایشگر PM-AD11

این نمایشگر دارایابعد۱۰۸*۹۶*۴۸میلیمتر می باشد اندازه محل برش نصب نمایشگر۹۱*۴۵میلیمتر می باشد.

مواردی که موجب اختلال کارکرد پنل میتر PM-AD11 پارس مگا می شود :

  • میدان الکترومغناطیس
  • کابل های مخابراتی
  • کابل های مدارات قدرت

ورودی آنالوگ پنل میتر PM-AD11 پارس مگا

نمایشگر PM-AD11 قابلیت تبدیل و نمایش سیگنال ها۰~۱۰Vو۰~۵Vو۰~۲۰mAو۴~۲۰mAو همچنین خط کش مقاومتی را دارا می باشد.

این نمایشگر مقدار سیگنال ورودی را خوانده و به صورت مقدار درجه بندی شده (scaled value) نمایش می دهد.

در هنگام اتصال سیگنال های ولتاژ۰~۱۰Vو۰~۵Vباید سیم مثبت سیگنال ولتاژ به ترمینال۳(VAI)و سیم منفی به ترمینال ۲(AI CM)وصل شوند.

زمانی که  اتصال سیگنال های جریان۰~۲۰mAو۴~۲۰mAباید سیم مثبت سیگنال جریان به ترمینال۱(IAI)و سیم منفی به ترمینال۲(AI CM)وصل شوند.

برای اتصال خطکش مقاومتی می توان با استفاده از ترمینال شماره ۴(EXC) ولتاژ لازم برای تحریک خط کش را فراهم نمود .

یعنی سر بالای خطکش را به ترمینال شماره۴(EXC و سر وسط(خروجی) خطکش مقاومتی را به ترمینال شماره۳(VAI)وصل نمود.

و سر پایینی خط کش(زمین) را به ترمینال شماره۲(AI CM)وصل نمود.

ولتاژخروجی ترمینال شماره ۴(EXC)10ولت می باشد.

جهت دانلود راهنمای کاربری محصول کلیک کنید:

جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .

تلفن ثابت : ۰۲۱۹۱۰۱۶۹۷۹      ۰۲۱۹۱۰۱۶۹۸۹          ۰۲۱۳۳۵۳۰۴۰۱

تلفن همراه :  ۰۹۱۲۰۴۳۰۷۶۳

 www.controlpardaz.com     و     www.pfc-clinic.ir
