فیور مینیاتوری مبنا ۶ کیلو آمپر

برند: شناسه محصول: M6B دسته بندی: تعداد بازدید: 148 بازدید
ویژگی های محصول:
  • قدرت قطع:6 کیلو آمپر
  • نشانگر موقعیت اتصال:دارد
  • ماکزیمم ساز سیم گیر:25 mm²
  • پلاک شفاف:دارد
  • تست ولتاژ عایق:2kv
  • دوام الکتریکی:4000
  • کنتاکت کمکی:دارد (سفارشی)
  • کنتاکت هشدار:دارد (سفارشی)

  • تضمین بهترین قیمت بازار
  • پشتیبانی عالی ۲۴ ساعته، ۷ روز هفته
  • بازگشت وجه در صورت عدم رضایت
  • اصالت کالاها از برترین برندها
  • تحویل سریع در کمترین زمان ممکن

۸۰,۰۰۰ تومان۹۰,۰۰۰ تومان

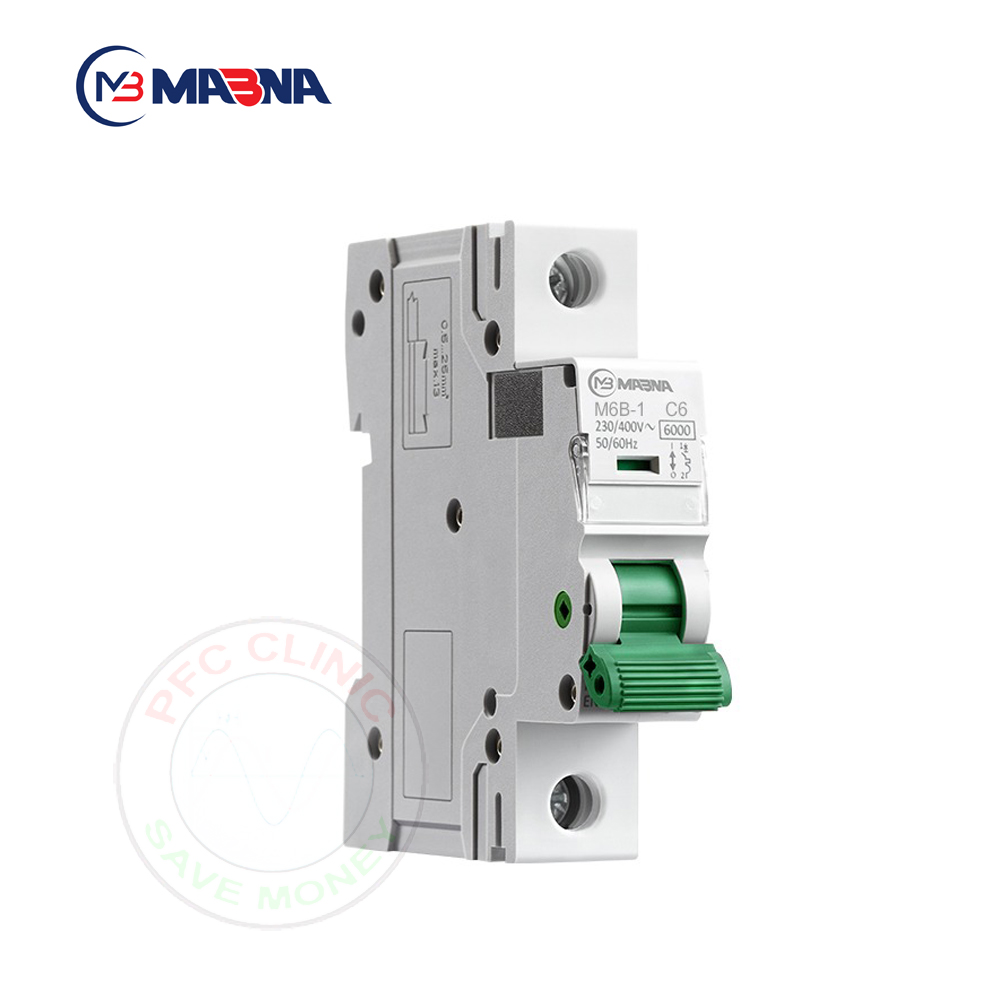

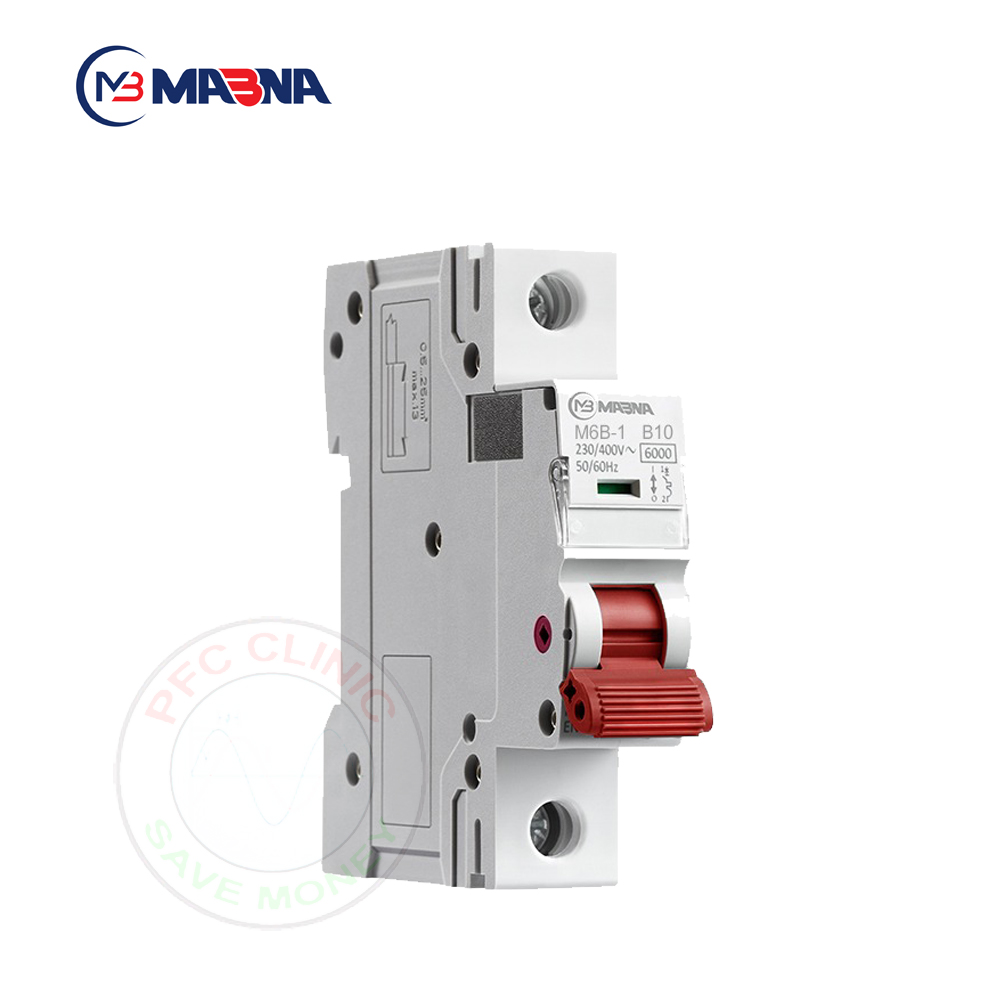

فیور مینیاتوری مبنا ۶ کیلو آمپر مدل M6B

فیور مینیاتوری مبنا ۶ کیلو آمپر اساسا برای حفاظت در برابر اضافه جریان و اتصال کوتاه کاربرد دارد.

این کلید مینیاتوری برای جریان الکتریکی AC طراحی گردیده است.

 کلید مینیاتور ی Mabna با قدرت قطع اتصال کوتاه ۶ کیلو آمپر و فرکانس ۵۰ هرتز تا ۶۰ هرتز  کاربرد دارد.

این کلید مینیاتوری جهت ولتاژ مجاز ۲۳۰ ولت و ۴۰۰ ولت از جریان مجاز۱ آمپر تا ۶۳ آمپر مورد بهره برداری قرار می گیرد.

مشخصات فنی :

کلید های مینیاتوری تک فاز ۶ کیلو آمپر مبنا دارای ویژگی های زیر است :
این کلید مطابق با استاندارد IEC/EN60898-1تولید می شود.
دارای عملکرد نشانگر در موقعیت اتصال
روکش شفاف که برای قراردادن برچسب تعبیه شده است.
قابلیت سیم کشی دو طرفه (از بالا یا پایین کلید) برای سازگاری با استفاده گسترده تر از حالت پیش فرض
دارای حداکثر توانایی اتصال ۲۵ mm² ، گشتاور سیم کشی ۳N*M و قابل اجرا برای انواع تجهیزات نصب می باشد.

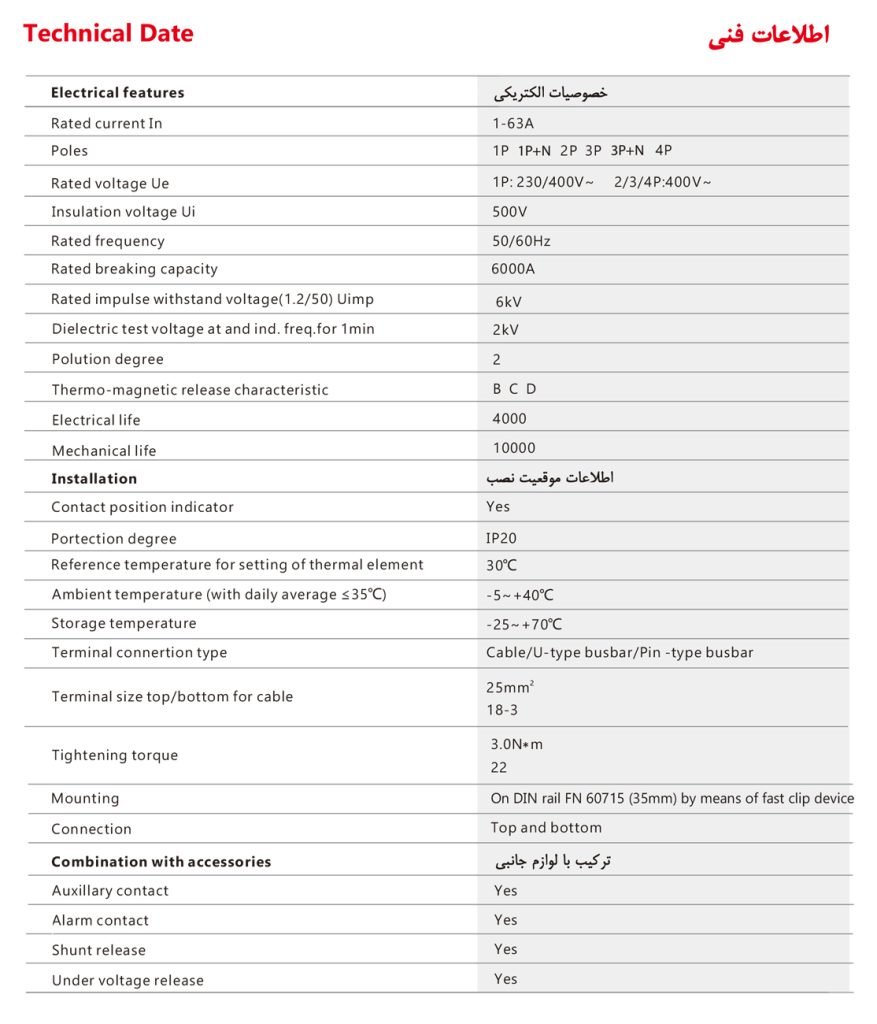

جدول مشخصات فیوز مینیاتوری مبنا

کلید مینیاتوری چیست؟

بیایید با اصول اولیه شروع کنیم.

کلید مینیاتوری چیست؟

یک کلید الکتریکی است که به طور خودکار کار می کند کلیدهای مینیاتوری برای جلوگیری از آسیب به مدار الکتریکی در نتیجه جریان اضافی در نظر گرفته شده است.

آنها به گونه ای طراحی شده اند که در هنگام اضافه بار یا اتصال کوتاه برای محافظت در برایر خسارت های الکتریکی و خرابی تجهیزات مدار را قطع میکنند.

این کلیدها ها به طور گسترده ای به عنوان اجرای جدا کننده در محیط های خانگی و تجاری و صنعتی استفاده می شوند

فیور مینیاتوری مبنا ۶ کیلو آمپر مدل M6B چگونه کار می کند؟

این نوع قطع کننده مدار برای محافظت در برابر اضافه بار و اتصال کوتاه طراحی شده است.

اینها با استفاده از فرآیندهای جداگانه شناسایی می شوند.
حفاظت در برابر اضافه بار با استفاده از نواری فلزی متشکل از دو فاز غیر هم جنس (بیمتال) که در مقابل جریان بیش از حد واکنش نشان میدهد.

 در این حفاظت با استفاده از تفاوت ضریب انبساط حرارتی هر کدام از این دو فلز و با بهره گیری از خاصیت بیمتال طی یک قبل و انفصال فیزیکی فرمان قطع به مکانیزم مربوطه صادر میشود.

  کلید در زمان مورد نظر مدار را قطع مینماید این نوع حفاظت با توجه به اینکه از خاصیت گرم شدن بیمثال استفاده میکنند.

این حفاظت یک حفاظت تاخیری محسوب میشود و زمان عملکرد آن متناسب با جران نامی کلید حتی تا ۱۲۰ ثانیه نیز خواهد بود.

اما حفاظت در برابر اتصال کوتاه توسط یک سیم پیچ مگنت و یا استفاده از خاصیت الکترومغناطیسی ناشی از عملکرد سیم پیچ بوجود می آید.

این نوع حفاظت با توجه به وجود جریان مخرب بسیار بالا نسبت به جریان نامی کلید باید در سریعترین زمان ممکن یک بهم ثانیه عمل نماید تا به مدار و تجهیزات آسیبی وارد نگردد.

به همین علت این نوع حفاظت یک حفاظت آنی محسوب می شود

 کلیدهای مینیاتوری که در زیر به آن به اشاره میشود برگرفته از این خاصیت و حفاظت در برابر اتصال کوتاه توسط سیم پیچ مگنت می باشد.

طبقه بندی کلیدهای مینیاتوری بر اساس منحنی قطع (CURVE)

کلیدهای مینیاتوری بر اساس نمودار جریان – زمان به شرح زیر دسته بندی می شوند

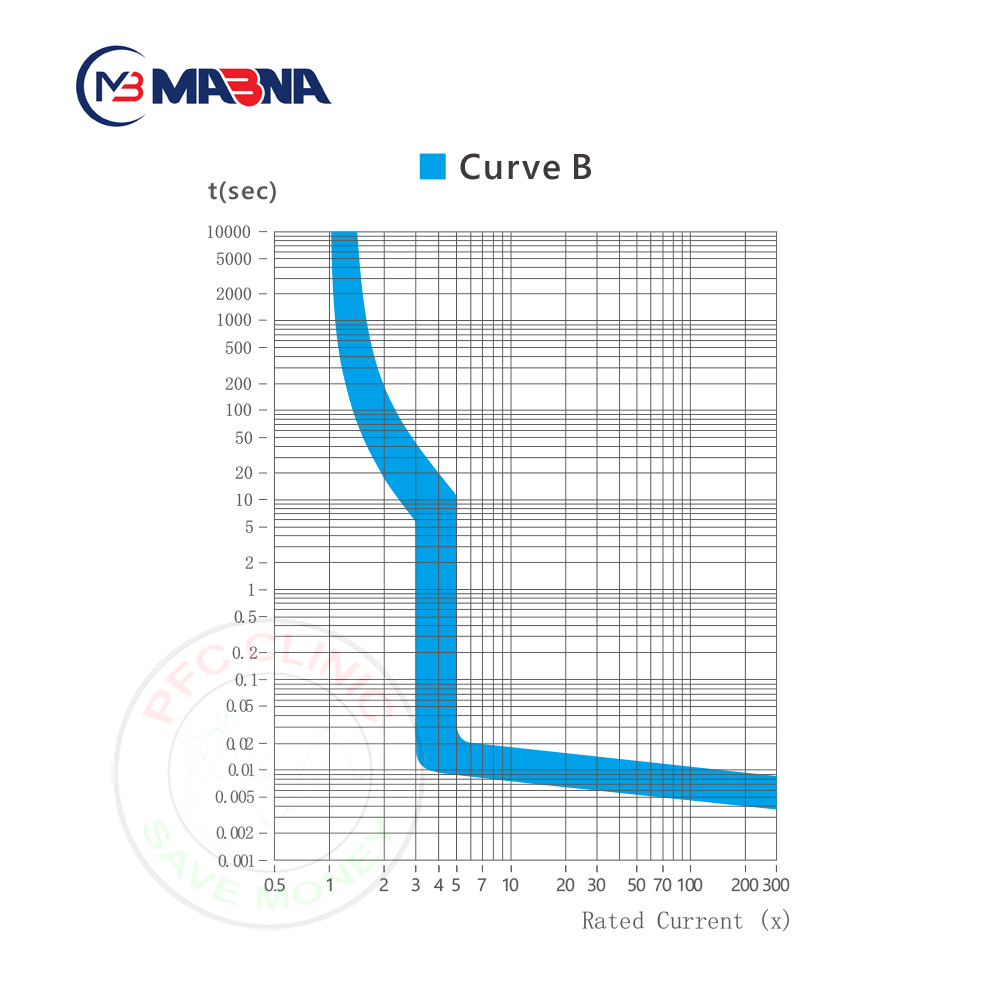

کلیدهای مینیاتوری تندکار (روشنایی) – نوع B

این کلیدها دارای زمان قطع اتصال (کوتاه بسیار سریع بین ۲ تا ۵ برابر جریان نامی میباشند و جهت مصارف روشنایی، خانگی و بطور کلی برای حفاظت از مدارهای با بار القایی پایین مورد استفاده قرار میگیرند.

عملکرد بسیار سریع این نوع کلید در برابر جریان اتصال کوتاه علت نام گذاری آن به تندکار می باشد.

این نوع کلید حساس ترین نوع از سه نوع کلید مینیاتوری است که برای کاربردهای خانگی و تنظیمات تجاری ولتاژ پایین طراحی شده است که در آن نوسانات جریات احتمالا اندک است

کلیدهای مینیاتوری کند کار(موتوری – نوع  C



این کلیدها با زمان قطع بین ۵ تا ۱۰ برابر جریان نامی دارای حالت تاخیری نسبت به نوع تند کار میباشند.

این کلید جهت حفاظت از انواع موتور (کولرها پمپ ها و … و مدارهای با بار القایی و سیستمهای روشنایی با بار القایی بسیار بالا مورد استفاده قرار میگیرند.

علت تاخیر در قطع این نوع کلید نسبت به نوع اول محاسبه زمان لازم جهت برقراری جریان اولیه مورد نیاز برای راه اندازی موتورهای مذکور می باشد.

این نوع قطع کننده های مدار برای دستگاههای الکتریکی قوی تر استفاده میشود که در آن نوسانات احتمالا بیشتر است. معمولا محیط های تجاری و صنعتی

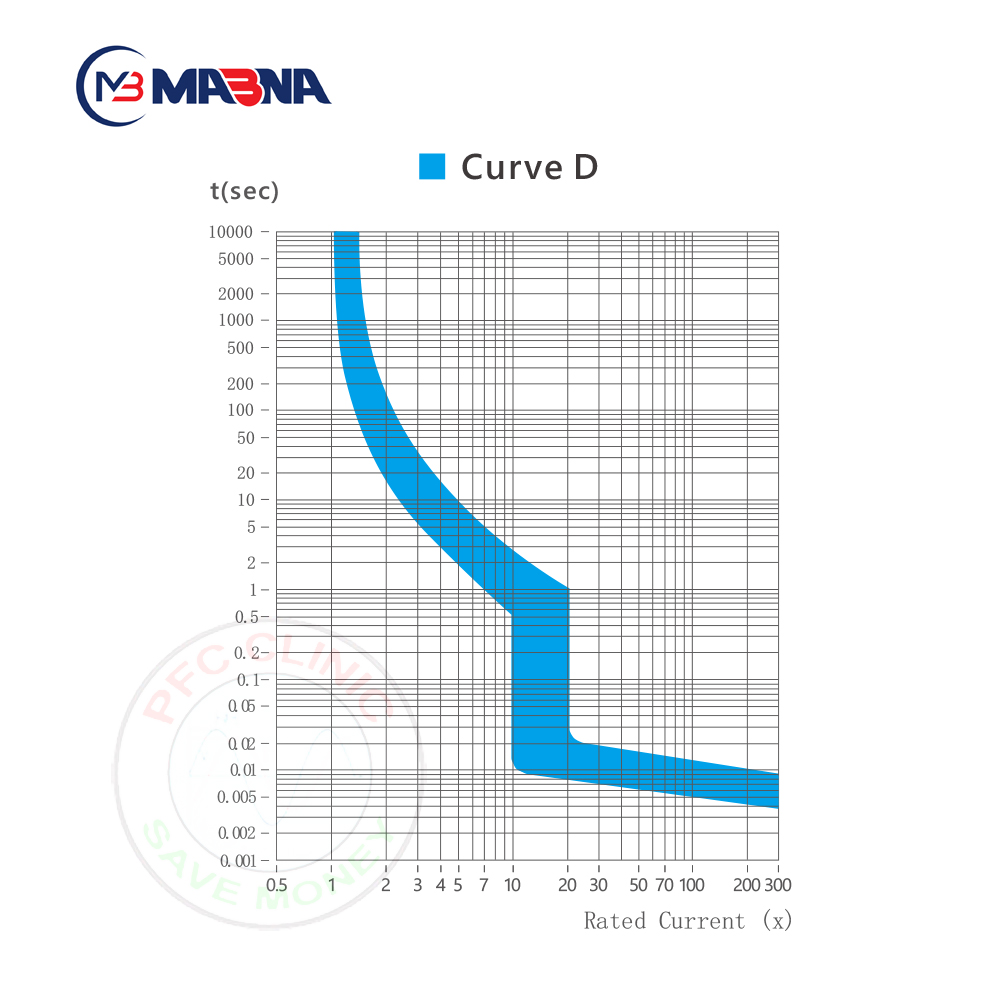

کلیدهای مینیاتوری خیلی کند کار(موتوری (سخت) – نوع D

این نوع کلید دارای زمان قطع اتصال کوتاه بسیار طولانی و بین ۱۰ تا ۲۰ برابر جریان نامی میباشد.

این کلید در مسیر موتورهای سنگین، ترانسفورماتورها و موتورهای با جریان راه اندازی بالا مورد استفاده قرار می گیرد.

بعبارتی دیگر کلیدهای های درجه بندی شده از نوع برای دستگاههای تجاری و صنعتی سنگین ساخته شده اند که در آن گاه به گاه موج های جریان بسیار قوی رخ می دهد

به عنوان مثال میتوان به تجهیزات جوشکاری دستگاههای اشعه ایکس موتورهای بزرگ و واحدهای منبع تغذیه بدون وقفه اشاره کرد.

جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .

تلفن ثابت : ۰۲۱۹۱۰۱۶۹۷۹      ۰۲۱۹۱۰۱۶۹۸۹          ۰۲۱۳۳۵۳۰۴۰۱

تلفن همراه :  ۰۹۱۲۰۴۳۰۷۶۳

 www.controlpardaz.com     و     www.pfc-clinic.ir

0/5 (0 نظر)
جریان نامی

16 آمپر, 25آمپر, 40 آمپر, 10 آمپر, 2 آمپر, 20 آمپر, 32 آمپر, 4 آمپر, 50 آمپر, 6 آمپر, 63 آمپر

کلاس

B, C

متن

Mabna
