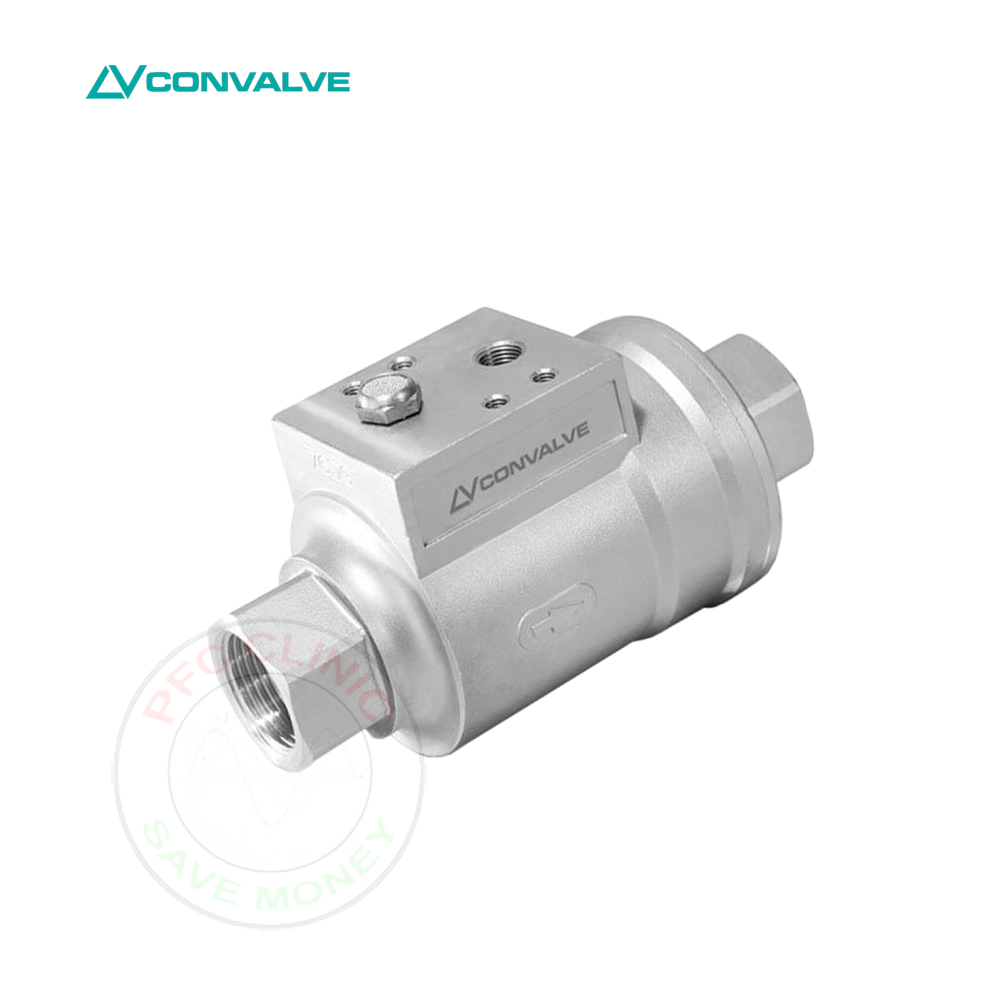

شیر کواکسیال Convalve

برند: دسته بندی: تعداد بازدید: 117 بازدید
ویژگی های محصول:

    • تضمین بهترین قیمت بازار
    • پشتیبانی عالی ۲۴ ساعته، ۷ روز هفته
    • بازگشت وجه در صورت عدم رضایت
    • اصالت کالاها از برترین برندها
    • تحویل سریع در کمترین زمان ممکن

    تماس بگیرید!


     ساختار شیر کواکسیال Convalve

    شیر کواکسیال Convalve  پنوماتیک نوعی شیر است که برای کنترل جریان سیالات (مایعات یا گازها) به ویژه در سیستم های پنوماتیکی که برای کار به هوای تحت فشار متکی هستند استفاده می شود.

    آنها بخشی از خانواده شیرهای کواکسیال هستند، به این معنی که اجزای داخلی آنها در امتداد یک محور مشترک قرار گرفته اند.

    این طرح با مسیر جریان مستقیم خود متمایز می شود و حداقل مقاومت را در برابر جریان رسانه ایجاد می کند.

    در اینجا برخی از ویژگی ها و جنبه های کلیدی شیرهای کواکسیال پنوماتیک آورده شده است:

     مزیت طراحی:

    شیرهای کواکسیال دارای طراحی متعادل فشار هستند، به این معنی که عملکرد شیر به طور قابل توجهی تحت تأثیر فشار رسانه ای که کنترل می کند، نمی شود.

    این امکان سوئیچینگ سریع، نرخ جریان بالا و سایش کم را فراهم می کند و در نتیجه طول عمر شیر بیشتر می شود.

    ساخت :

    این شیرها معمولاً از یک بدنه دریچه بیرونی، یک نشیمنگاه شیر داخلی و یک پلاگ یا دیسک متحرک تشکیل شده اند که جریان را کنترل می کند.

    هنگامی که پلاگین سوپاپ از روی صندلی بلند می شود، مسیر برای جریان سیال باز می شود.

    هنگامی که به صندلی باز می گردد، مسیر جریان بسته می شود.

     عملیات :

    دریچه های کواکسیال پنوماتیک بسته به موقعیت پیش فرض شیر در صورت عدم وجود هوا، می توانند به طور معمول باز (NO) یا به طور معمول بسته (NC) باشند.

    دریچه ها با استفاده از سیگنال های پنوماتیکی فعال می شوند، به این معنی که در پاسخ به فشار هوای ارسال شده توسط یک شیر برقی متصل به محرک باز یا بسته می شوند.

    سرعت سوئیچینگ بالا:

    با توجه به طراحی آنها، این شیرها می توانند بسیار سریع کار کنند و برای کاربردهایی که نیاز به دوچرخه سواری سریع دارند مناسب هستند.

    سازگاری رسانه: آنها می توانند انواع رسانه ها، از جمله هوا، آب، روغن، گازها و حتی سیالات ساینده یا چسبناک را کنترل کنند که آنها را برای استفاده در صنایع مختلف همه کاره می کند.

     کاربردها:

    شیرهای کواکسیال پنوماتیک معمولاً در کاربردهایی مانند اتوماسیون فرآیند، تولید، کنترل سیال در ماشین آلات و موارد دیگری که کنترل دقیق جریان سیال حیاتی است استفاده می شود آنها در محیط های صنعتی و تجاری محبوب هستند.

    دوام و نگهداری:

    مسیر جریان مستقیم و طراحی ساده آنها اغلب منجر به نیاز به نگهداری کمتر و کاهش تمایل به انسداد می شود که به دوام و قابلیت اطمینان شیرها کمک می کند.

     اندازه ها و مواد:

    آنها در اندازه ها و مواد مختلف موجود هستند که امکان استفاده از آنها را در محیط های مختلف و با انواع مختلف سیالات فراهم می کند.

    درک نیازهای خاص یک برنامه کاربردی برای انتخاب نوع مناسب شیر ضروری است. شیرهای کواکسیال پنوماتیک مخصوصاً برای سیستم‌هایی که فضا محدود است و جریان بالایی نیاز است، بدون افت فشار بالا در سراسر شیر، مفید هستند.

    شیر کواکسیال Convalve چگونه کار می کند

    یک دریچه کواکسیال پنوماتیکی بر اساس یک اصل نسبتاً ساده و با تحریک ایجاد شده توسط نیروی پنوماتیک عمل می کند.

      اینجا نحوه عملکرد شیر کواکسیال پنوماتیک به صورت گام به گام شرح داده شده است.

      اجزای شیر :

    شیر معمولاً از یک لوله داخلی (قرقره) در داخل یک لوله یا بدنه بیرونی تشکیل شده است.

    قرقره و بدنه بیرونی دارای پورت های متناظری هستند که به رسانه ها اجازه می دهد در هنگام تراز شدن از آن عبور کنند.

     مسیر جریان مستقیم:

    در موقعیت “باز”، پورت های روی قرقره با پورت های روی بدنه سوپاپ تراز می شوند و یک مسیر کواکسیال برای جریان رسانه ایجاد می کنند.

    این مسیر مستقیم مقاومت جریان و افت فشار در سراسر شیر را به حداقل می رساند.

     فعال سازی:

    برای باز یا بستن شیر، فشار پنوماتیکی به یک محرک وارد می شود که به صورت مکانیکی به قرقره متصل می شود. محرک ممکن است یک پیستون یا یک دیافراگم باشد و فشار هوا را به حرکت خطی تبدیل می کند.

     به طور معمول باز یا به طور معمول بسته:

    شیرهای کواکسیال پنوماتیک می توانند به طور معمول باز (NO) یا به طور معمول بسته (NC) باشند.

    یک شیر معمولاً بسته در حالت استراحت بسته است و برای باز شدن نیاز به فشار پنوماتیک دارد.

    برعکس، یک شیر معمولاً باز در حالت استراحت باز است و برای بسته شدن نیاز به فشار پنوماتیک دارد.

    کنترل پنوماتیک:

    محرک توسط یک شیر برقی کنترل می شود که هوای تحت فشار (پنوماتیک) را جهت حرکت محرک هدایت می کند. وقتی برق می‌شود،

    شیر برقی هوا را به محرک هدایت می‌کند و باعث می‌شود که قرقره را در داخل بدنه سوپاپ حرکت دهد.

    مکانیسم آب بندی :

    با فعال شدن شیر، قرقره حرکت می کند تا جریان رسانه را مسدود کند یا اجازه دهد. لبه های قرقره و بدنه با ماشین کاری دقیق انجام می شود

    تا در هنگام بسته شدن، مهر و موم قابل اعتمادی را ایجاد کند.

    این حرکت به دلیل ماهیت مستقیم طراحی کواکسیال بسیار سریع است و اجازه باز و بسته شدن سریع شیر را می دهد.

    مکانیسم بازگشت:

    در برخی از طراحی ها، بازگشت به موقعیت پیش فرض توسط فنری انجام می شود که با آزاد شدن فشار پنوماتیک، قرقره را به عقب حرکت می دهد.

    در طرح‌های دیگر، ممکن است از یک سیگنال پنوماتیک مخالف برای بازگرداندن قرقره به موقعیت پیش‌فرض استفاده شود.

    از مزایای این طرح می توان به دبی بالا، حداقل افت فشار، زمان پاسخگویی سریع و قابلیت رسیدگی به انواع رسانه ها به دلیل مسیر مستقیم جریان شیر اشاره کرد.

    بنابراین، شیرهای کواکسیال پنوماتیک به ویژه برای شرایطی که نیاز به پاسخ قوی و فعال سازی سریع است، مناسب هستند.

    آنها به طور گسترده در فرآیندهای تولید خودکار، برنامه های کنترل خاموش و روشن و موقعیت هایی که شامل نرخ جریان بالا یا سیالات چسبناک هستند استفاده می شوند.

    شیر برقی کواکسیال برای عبور سیالات مختلف با فشار و فلوی بالا طراحی گردیده است .

    از شیر برقی کواکسیال میتوان برای برای فشار منفی و مثبت استفاده کرد

      این شیر برای سیالاتی نظیر گاز مایعات ژلاتینی و ساینده آلوده  و سیالات خوردنده گزینه ای مناسب است.

    نحوه کارکرد شیر کواکسیال

    شیرهای کواکسیال با یک حرکت محوری باز و بسته میشوند .

    با هوای فشرده و یا نیروی برقی لوله در جهت افقی تغییر مکان میدهد و در نتیجه سیت شیر باز می شود.

    با این مکانیزم میتوان از مزایای بسیاری سود برد :

    باز و بسته شدن سریع نظیر شیرهای برقی مقاومت بسیار در برابر گرد و خاک و طول عمر بالا نرخ فلوی بالا  از ویزگی های این شیر است.

    برای مواد با ویسکوزیته بالا مناسب برای مواد ژلاتینی بسیار چسبناک مانند خمیر و سیالات آلوده است .

    ساختار بسیار جمع و جور و صرفه جویی در فضا عدم نیاز به اختلاف فشار بک پرشر ایمن و …

    جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .

    تلفن ثابت : ۰۲۱۹۱۰۱۶۹۷۹      ۰۲۱۹۱۰۱۶۹۸۹          ۰۲۱۳۳۵۳۰۴۰۱

    تلفن همراه :  ۰۹۱۲۰۴۳۰۷۶۳

     www.controlpardaz.com     و     www.pfc-clinic.ir
